产品
功分器
1~18GHz,50W,2路,0°,SMA
- ZPD25-2M1-18G-3779
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 低损耗，高功率。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 4 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 50W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 2.01 | 2.00 | -3.50 | 0.02 | -3.50 |
| 1.44 | 1.06 | 2.76 | -3.09 | -0.11 | -5.71 |
| 2.87 | 1.14 | 2.68 | -3.18 | -0.17 | -5.45 |
| 4.29 | 1.23 | 2.68 | -3.30 | 0.08 | -5.23 |
| 5.72 | 1.30 | 2.58 | -3.27 | 0.35 | -5.36 |
| 7.15 | 1.28 | 2.65 | -3.33 | -0.03 | -5.95 |
| 8.58 | 1.19 | 2.89 | -3.49 | -0.65 | -6.04 |
| 10.01 | 1.10 | 2.89 | -3.40 | -0.50 | -6.37 |
| 11.43 | 1.03 | 2.70 | -3.22 | 0.07 | -5.78 |
| 12.86 | 1.06 | 2.91 | -3.35 | -0.04 | -6.38 |
| 14.29 | 1.17 | 3.45 | -3.61 | -0.57 | -6.53 |
| 15.72 | 1.22 | 3.49 | -3.63 | -0.36 | -6.87 |
| 17.14 | 1.24 | 2.98 | -3.37 | 0.14 | -6.65 |
| 18.57 | 1.30 | 2.98 | -3.37 | -0.39 | -6.46 |
| 20.00 | 1.15 | 3.33 | -3.90 | -1.21 | -6.58 |
参考实物图

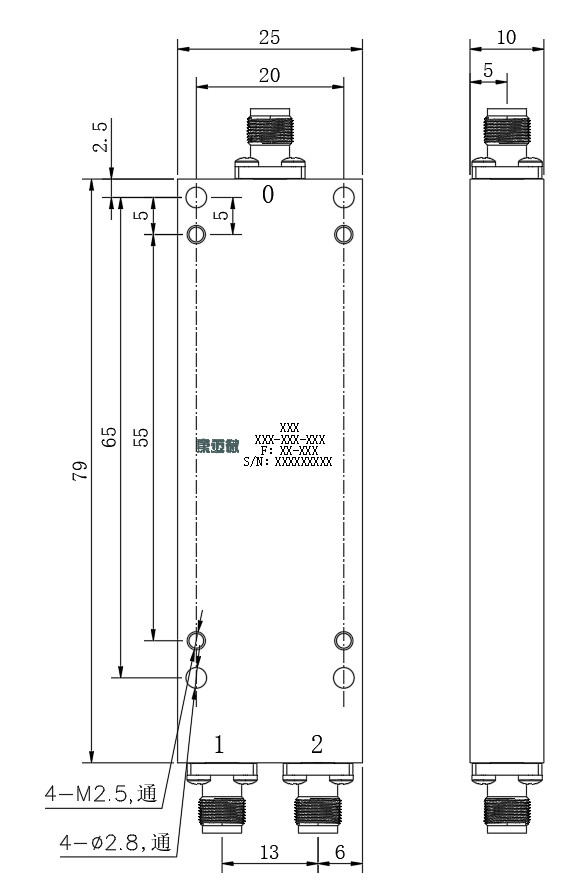

外形结构图（mm）

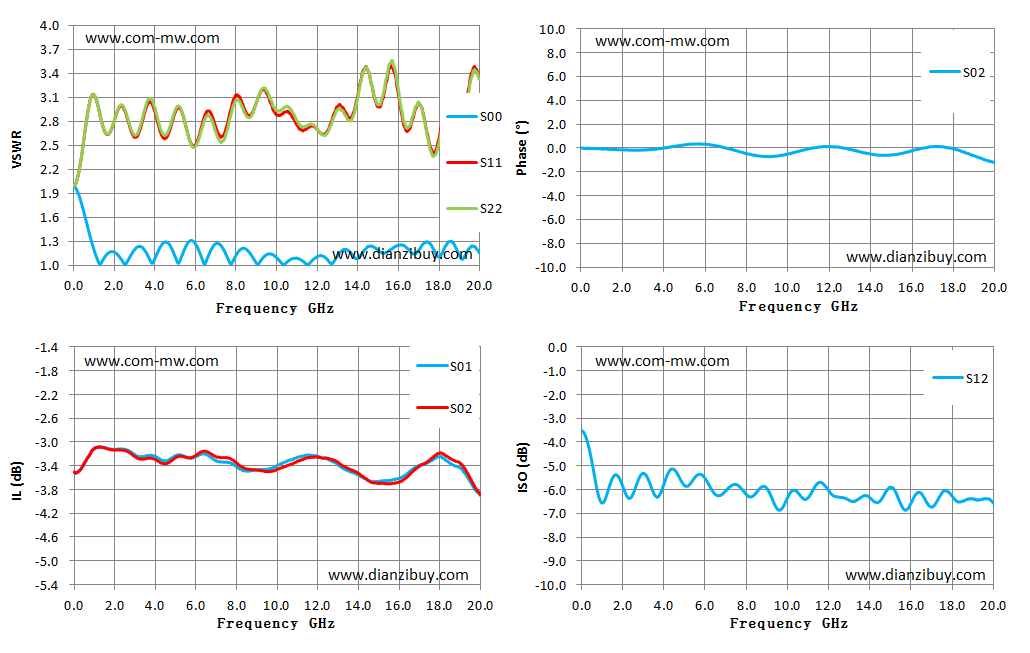

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
