18~40GHz, 10W, 90°电桥, 2.92
- ZHC13-18-40G-1263
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 2.4 | dB@不含理论损耗3dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.6 | |||
| 幅度平衡 | ±0.9 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S34 隔离 dB |
|---|---|---|---|---|---|---|
| 15 | 1.15 | 1.14 | -4.1 | -3.1 | 83.59 | -30.16 |
| 16.79 | 1.07 | 1.11 | -4 | -3.3 | 84.08 | -31.28 |
| 18.57 | 1.05 | 1.11 | -4.24 | -3.22 | 84.96 | -28.84 |
| 20.36 | 1.17 | 1.17 | -4.39 | -3.31 | 85.98 | -24.7 |
| 22.14 | 1.16 | 1.21 | -4.34 | -3.4 | 86.09 | -24.33 |
| 23.93 | 1.14 | 1.18 | -4.19 | -3.48 | 87.1 | -33.94 |
| 25.71 | 1.04 | 1.03 | -4.33 | -3.6 | 87.68 | -27.07 |
| 27.5 | 1.22 | 1.2 | -4.47 | -3.66 | 88.81 | -25.09 |
| 29.29 | 1.2 | 1.21 | -4.46 | -3.69 | 89.01 | -29.4 |
| 31.07 | 1.18 | 1.23 | -4.3 | -3.93 | 89.63 | -26.88 |
| 32.86 | 1.11 | 1.04 | -4.32 | -4.03 | 89.62 | -32.96 |
| 34.64 | 1.24 | 1.27 | -4.61 | -4.18 | 90.97 | -25.32 |
| 36.43 | 1.06 | 1.09 | -4.82 | -3.76 | 91.69 | -29.34 |
| 38.21 | 1.39 | 1.31 | -4.86 | -4.21 | 91.51 | -23.85 |
| 40 | 1.38 | 1.42 | -4.67 | -3.93 | 91.01 | -20.95 |

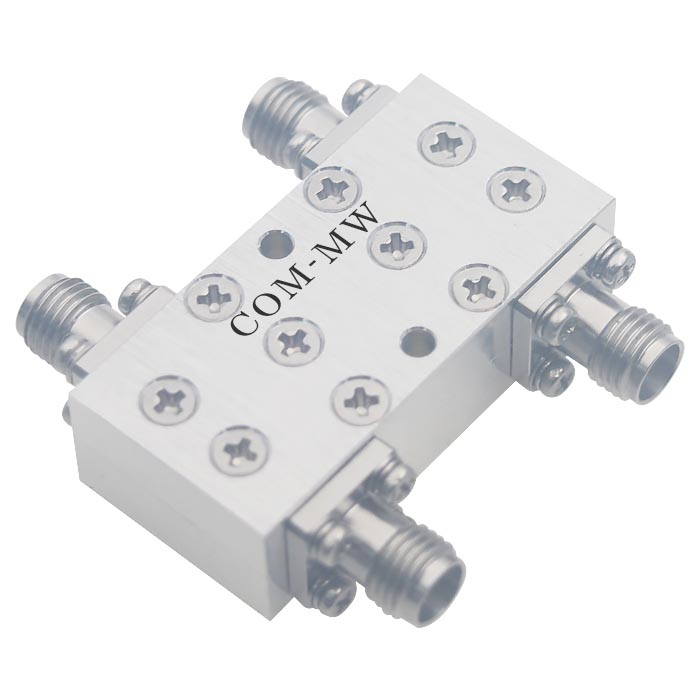

参考实物图

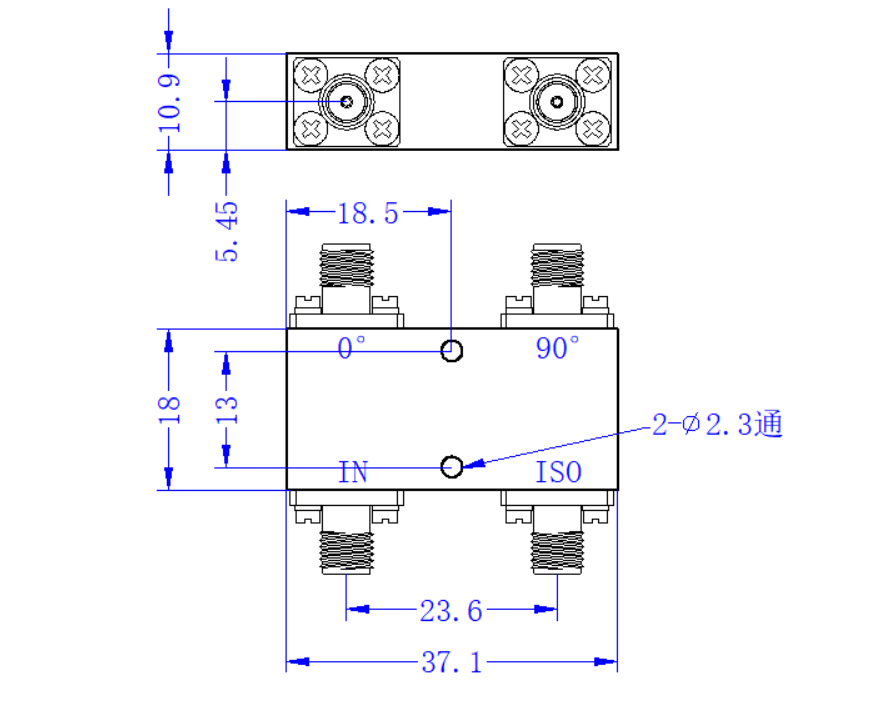

外形结构图（mm）

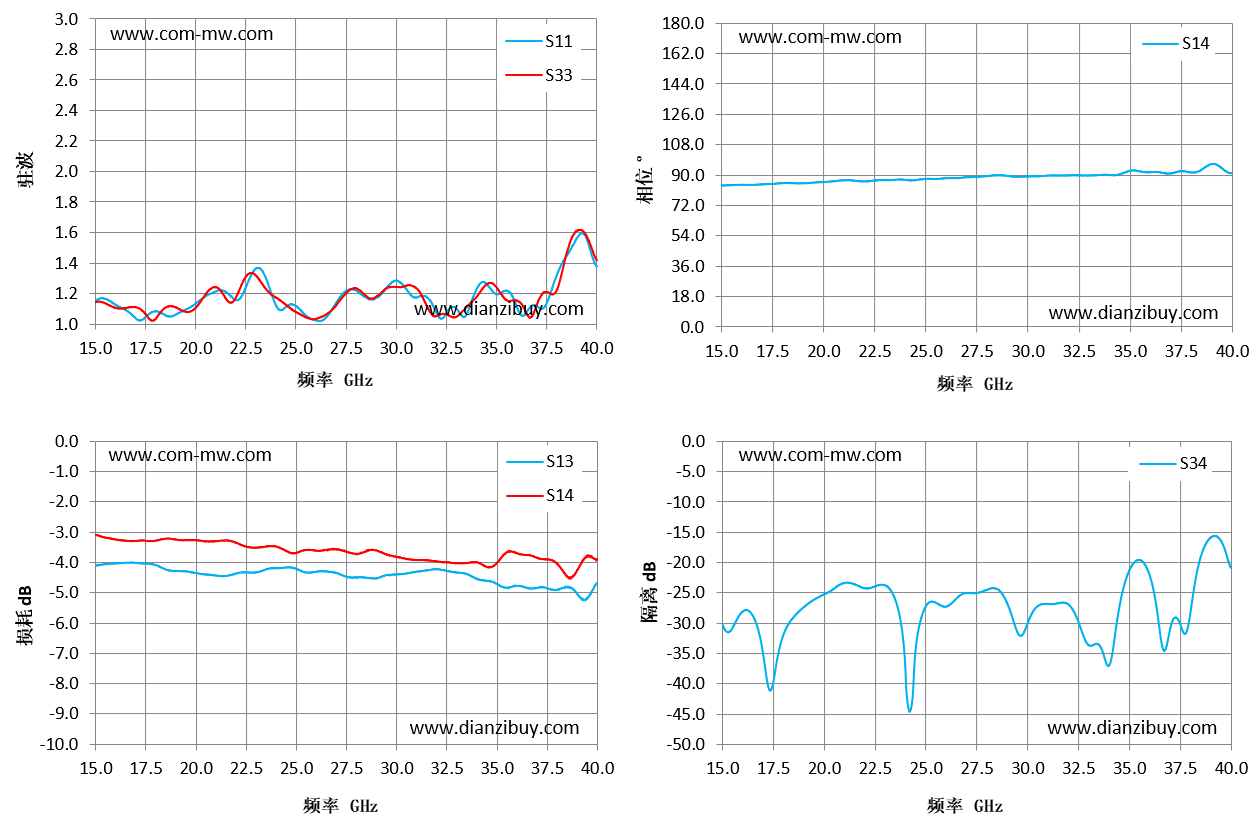

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
