产品
滤波器
点频频率10000MHz, DC-9950MHz≥50dBc, 10050-13000MHz≥50dBc, SMA
- ZBF25-C10-0G-577
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 点频频率 | / | / | 10000 | MHz | ||
| 中心损耗 | / | / | 7 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-9950 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 10050-13000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 带宽 | -3dB＜10MHz |
| 其它 | 建议常温使用 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.94 | 251.99 | 739.66 | -74.19 | 727.27 |
| 9.95 | 339.99 | 591.55 | -70.58 | 0.3 |
| 9.96 | 325.22 | 335.43 | -64.25 | 4.07 |
| 9.97 | 329.44 | 243.81 | -56.96 | 0.86 |
| 9.97 | 329.44 | 243.81 | -56.96 | 0.86 |
| 9.98 | 184.86 | 123.54 | -46.34 | 2.81 |
| 9.99 | 41.02 | 34.12 | -28.48 | 14 |
| 10 | 1.23 | 1.32 | -4.26 | 82.17 |
| 10.01 | 29.09 | 26.02 | -26.36 | 16.82 |
| 10.02 | 102.87 | 79.66 | -44.92 | 3.33 |
| 10.03 | 152.17 | 126.31 | -55.52 | 0.94 |
| 10.03 | 152.17 | 126.31 | -55.52 | 0.94 |
| 10.04 | 176.48 | 172.95 | -63.14 | 2.57 |
| 10.05 | 179.95 | 267.65 | -68.78 | -3.13 |
| 10.06 | 188.85 | 399.82 | -73.14 | -116.29 |

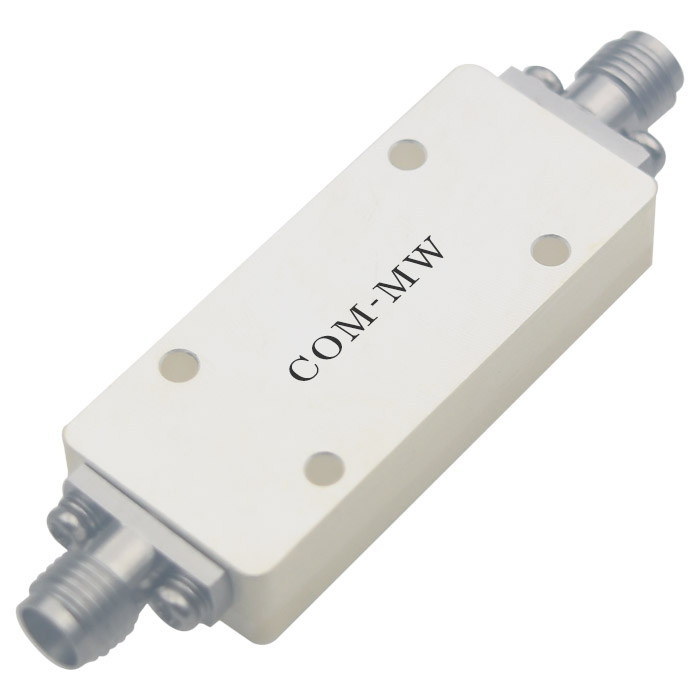

参考实物图

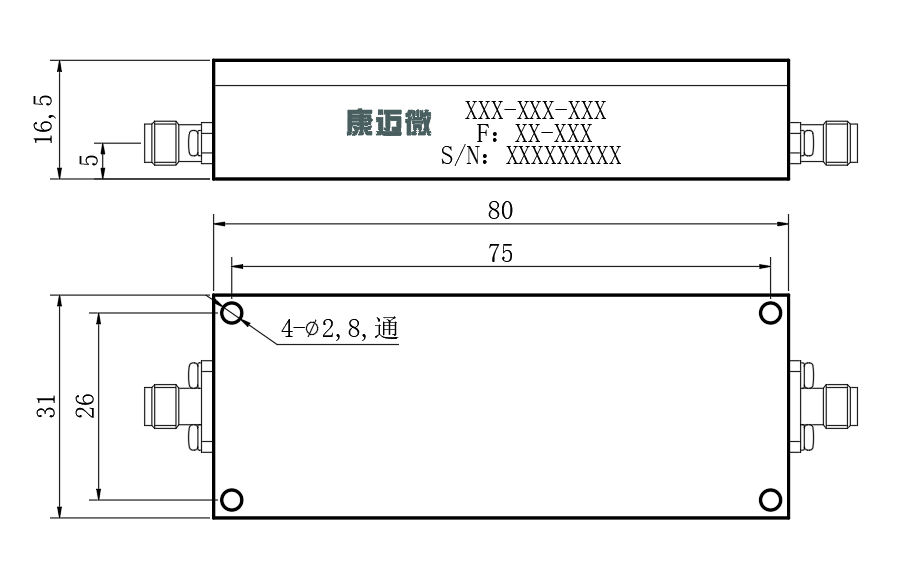

外形结构图（mm）

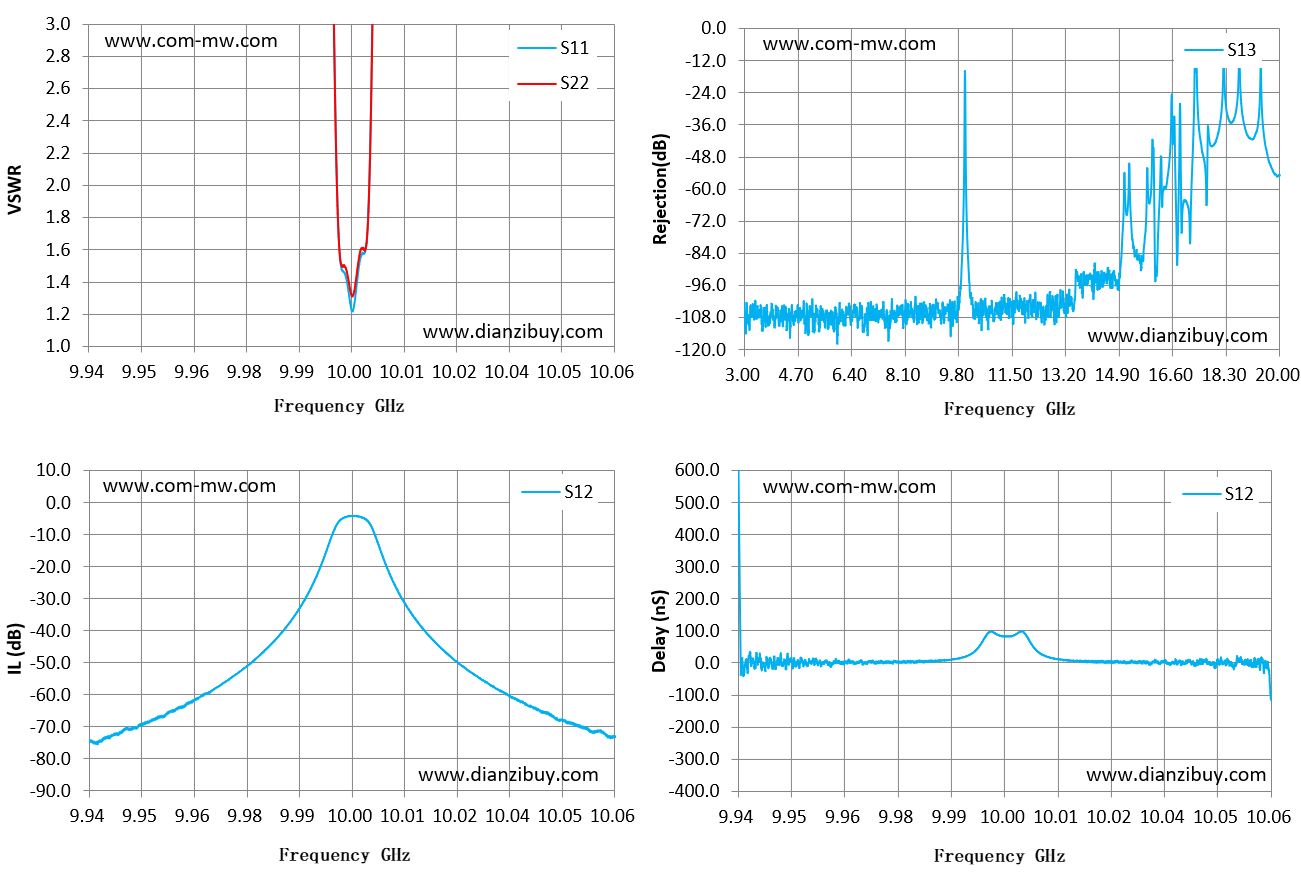

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
