产品
滤波器
通带频率DC~1GHz, 1.2-1.5GHz≥80dB, 1.5-1.8GHz≥50dB, N
- ZLPF25-C0-1G-071
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 1.2-1.5 | GHz≥ | 80 | dB | ||
| 带外抑制 | 1.5-1.8 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | N -F |
| 表面 | 本导 |
| 功率容量 | 250W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.01 | 1.47 |
| 0.09 | 1.02 | 1.02 | -0.02 | 1.34 |
| 0.17 | 1.02 | 1.02 | 0.01 | 1.34 |
| 0.26 | 1.07 | 1.08 | -0.03 | 1.36 |
| 0.34 | 1.13 | 1.14 | -0.07 | 1.4 |
| 0.43 | 1.14 | 1.14 | -0.06 | 1.47 |
| 0.51 | 1.04 | 1.04 | -0.05 | 1.56 |
| 0.6 | 1.13 | 1.15 | -0.09 | 1.7 |
| 0.69 | 1.2 | 1.2 | -0.12 | 1.91 |
| 0.77 | 1.01 | 1.05 | -0.12 | 2.29 |
| 0.86 | 1.18 | 1.17 | -0.18 | 3.01 |
| 0.94 | 1.13 | 1.15 | -0.25 | 4.56 |
| 1.03 | 2.43 | 2.44 | -1.74 | 6.8 |
| 1.11 | 43.14 | 51.83 | -43.07 | 2.33 |
| 1.2 | 32.4 | 78.96 | -89.12 | -6.76 |

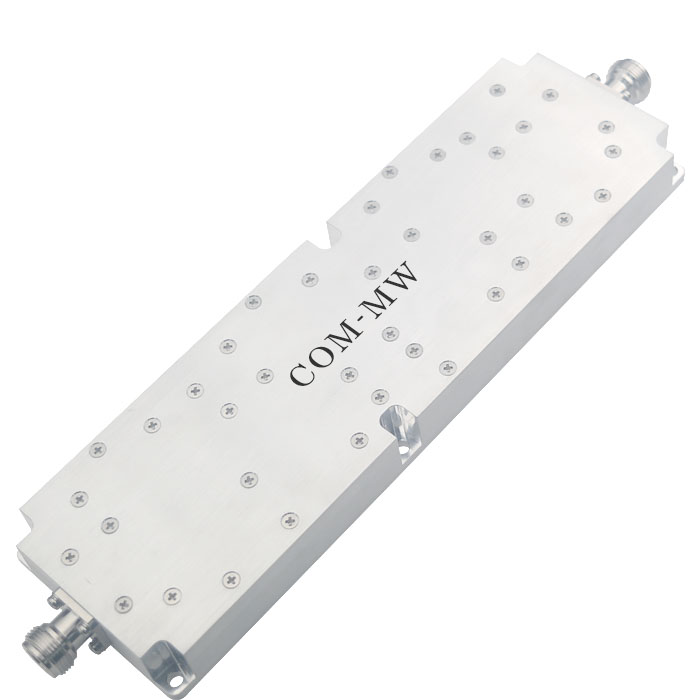

参考实物图

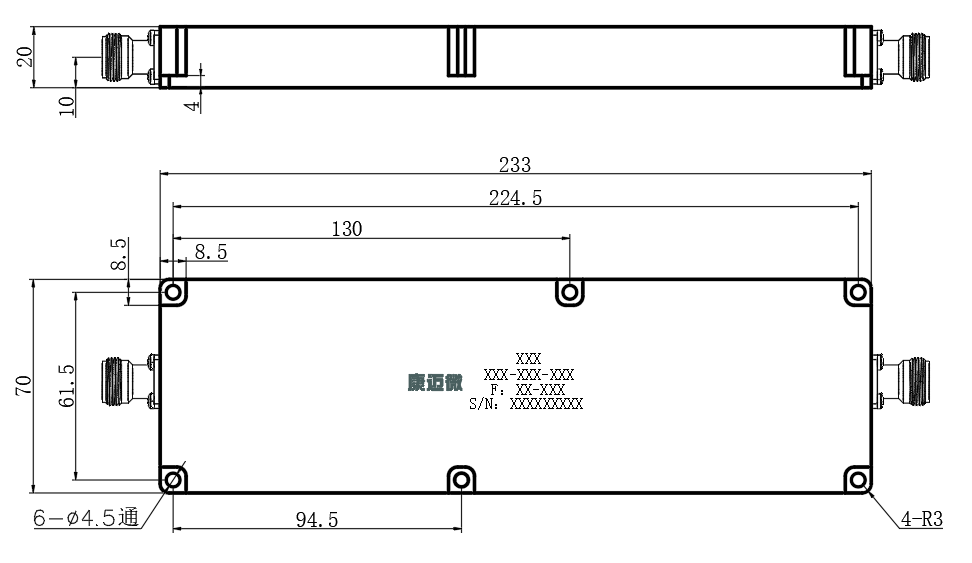

外形结构图（mm）

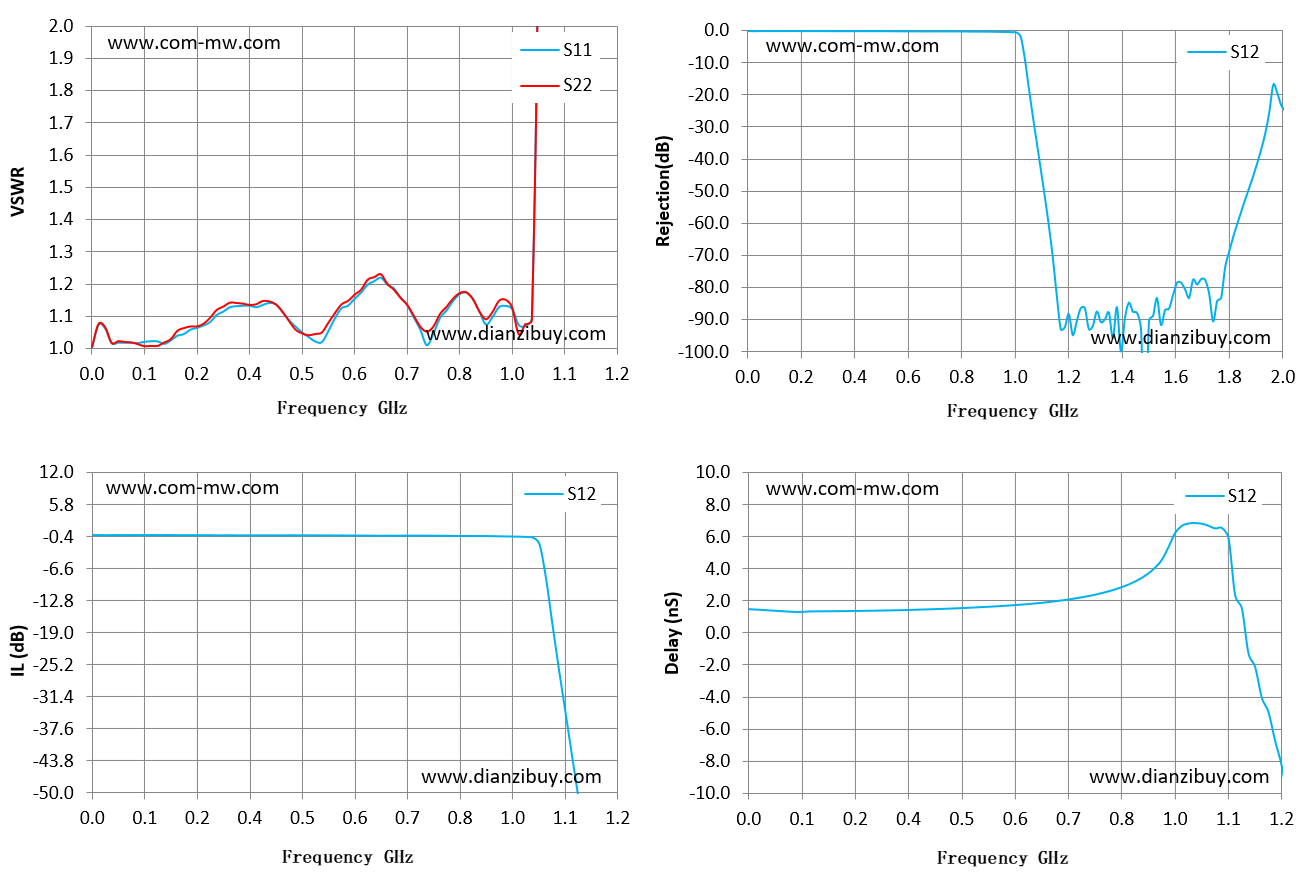

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
