产品
滤波器
阻带频率2110~2170MHz, ≥60dB, 通带频率DC~2095MHz, 2185~6000MHz, SMA
- K6-2110-2170-15S6050-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2110 | ~ | 2170 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2095 | MHz | |
| 通带频率 | 2185 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2050 | -0.42 | 1.26 |
| 2090 | -0.83 | 1.48 |
| 2095 | -1.95 | 1.47 |
| 2100 | -7.43 | 6.24 |
| 2105 | -27.21 | 21.45 |
| 2110 | -72.64 | 46.55 |
| 2120 | -69.69 | 41.59 |
| 2140 | -86.07 | 48.65 |
| 2160 | -84.24 | 33.3 |
| 2170 | -77.26 | 30.55 |
| 2175 | -28.82 | 23.21 |
| 2180 | -7.75 | 6.88 |
| 2185 | -1.89 | 1.46 |
| 2190 | -0.97 | 1.36 |
| 2250 | -0.47 | 1.42 |
参考实物图

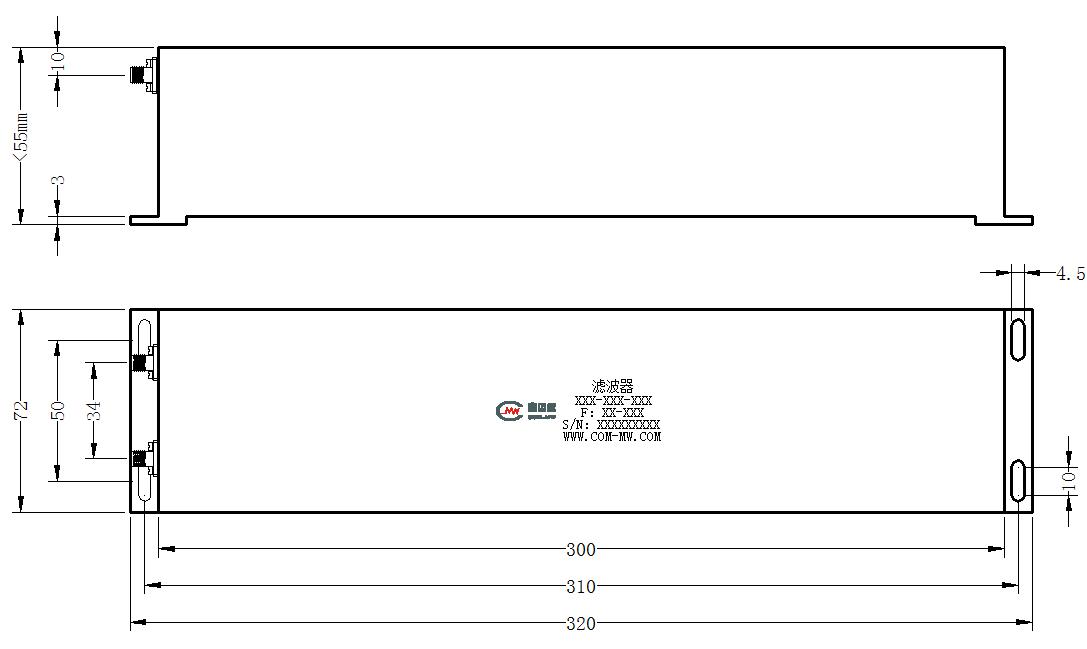

外形结构图（mm）

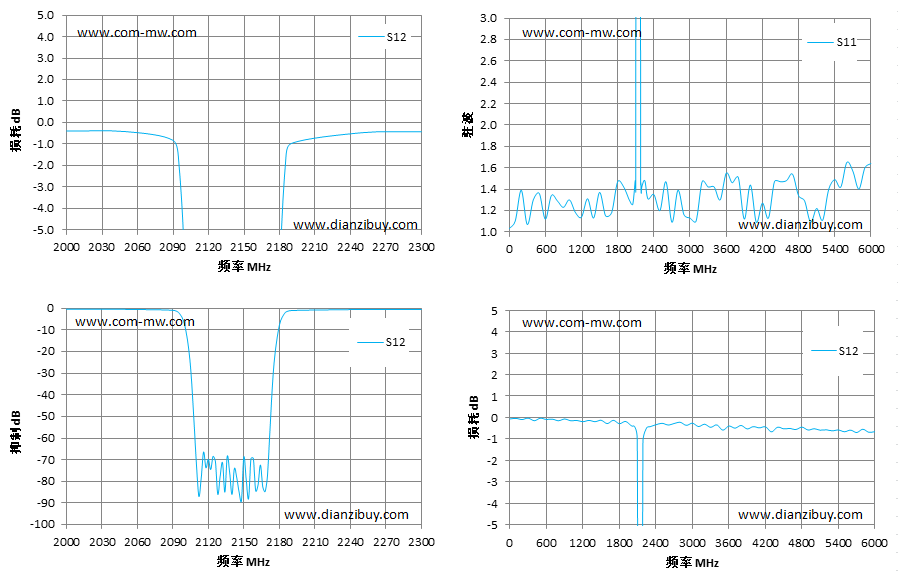

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
