产品
滤波器
阻带频率5150~5250MHz, ≥40dB, 通带频率DC~5135MHz, 5265~7000MHz, N
- K6-5150-5250-15N40150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5150 | ~ | 5250 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5135 | MHz | |
| 通带频率 | 5265 | ~ | 7000 | MHz | |
| 通带损耗 | 4 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5000 | -0.73 | 1.27 |
| 5050 | -0.84 | 1.65 |
| 5135 | -3.31 | 1.31 |
| 5140 | -14.35 | 11.14 |
| 5145 | -51.36 | 18.37 |
| 5150 | -58.61 | 49.59 |
| 5168 | -50.37 | 32.14 |
| 5182 | -66.76 | 31.12 |
| 5200 | -51.52 | 16.43 |
| 5250 | -55.88 | 20.48 |
| 5255 | -47.66 | 12.14 |
| 5260 | -23.27 | 6.44 |
| 5265 | -3.64 | 1.28 |
| 5300 | -0.96 | 1.69 |
| 5400 | -0.85 | 1.15 |
参考实物图

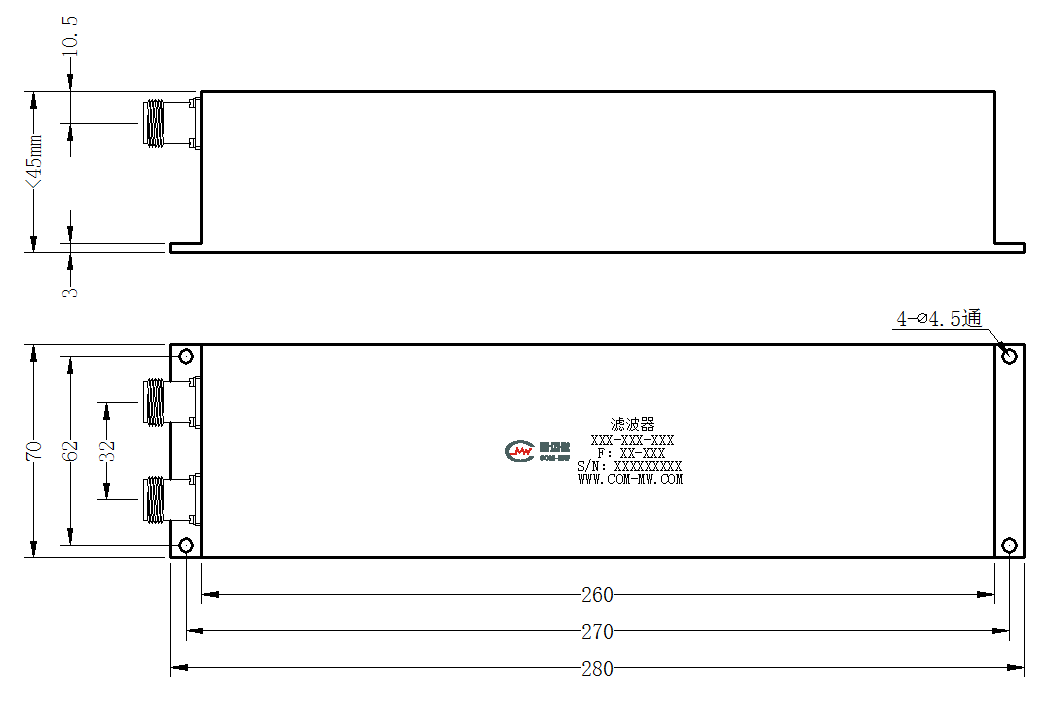

外形结构图（mm）

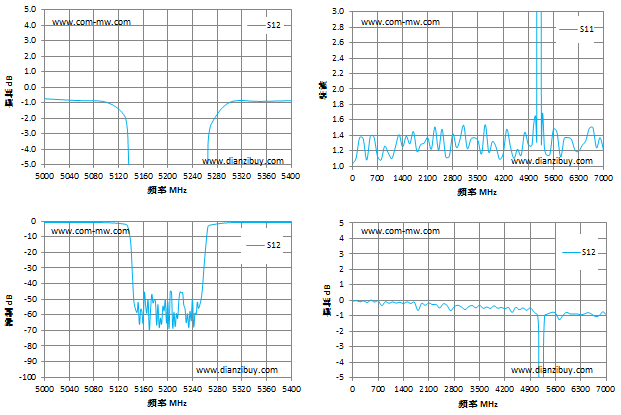

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
