产品
滤波器
通带频率18~26GHz, DC-15GHz≥50dBc, 29GHz≥50dBc, 2.92
- ZBF8-C22-8G-1611
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 26 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-15 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 29 | GHz≥ | 50 | dBc | ||
| 带内波动 | / | / | dB |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 15W |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
| 17 | 10.63 | -2.3 |
| 17 | 10.63 | -1.21 |
| 18 | 1.13 | -0.96 |
| 19 | 1.15 | -0.66 |
| 20 | 1.22 | -0.72 |
| 20 | 1.22 | -0.72 |
| 21 | 1.22 | -0.75 |
| 22 | 1.18 | -0.67 |
| 23 | 1.07 | -0.84 |
| 24 | 1.17 | -0.75 |
| 24 | 1.17 | -0.75 |
| 25 | 1.05 | -0.95 |
| 26 | 1.35 | -1.27 |
| 27 | 24.81 | -22.3 |
| 28 | 13.85 | -51.95 |
参考实物图

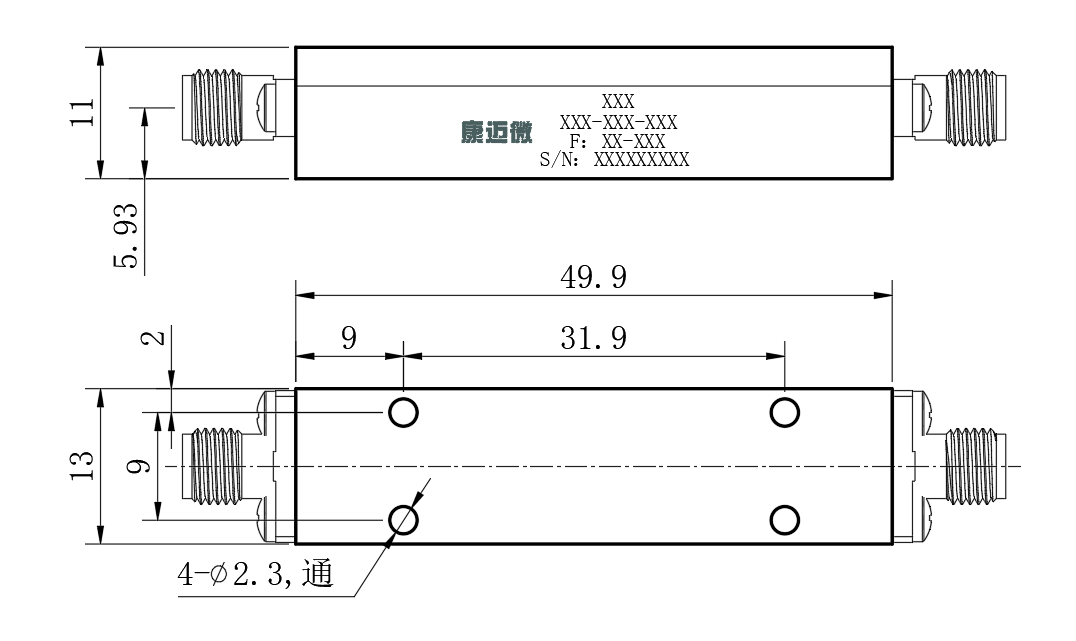

外形结构图（mm）

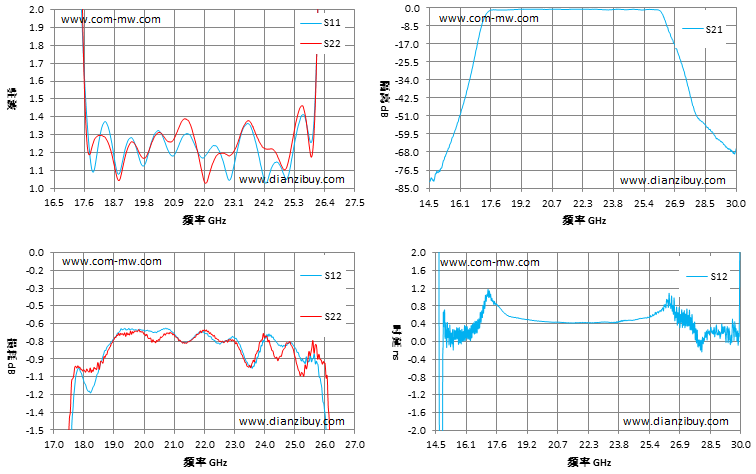

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
