通带频率786~806MHz, DC-776MHz≥55dB, 816-2000MHz≥55dB, L29
- ZBF6-C796-20-5436
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 786 | ~ | 806 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-776 | MHz≥ | 55 | dB | ||
| 带外抑制 | 816-2000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | L29-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -150dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 756 | -76.58 | -76.1 | 110.12 | 91.96 |
| 761 | -71.37 | -71.08 | 105.99 | 92.19 |
| 767 | -64.64 | -64.34 | 98.56 | 87.48 |
| 773 | -60.18 | -60.26 | 91.62 | 88.06 |
| 778 | -45.44 | -45.36 | 71.65 | 73.89 |
| 784 | -4.84 | -4.87 | 5.47 | 5.03 |
| 790 | -0.61 | -0.61 | 1.16 | 1.18 |
| 796 | -0.55 | -0.54 | 1.16 | 1.18 |
| 801 | -0.58 | -0.58 | 1.18 | 1.21 |
| 807 | -1.81 | -1.75 | 1.98 | 2.19 |
| 813 | -38.13 | -38.17 | 74.51 | 91.22 |
| 818 | -60.64 | -60.51 | 122.65 | 111.58 |
| 824 | -61.64 | -61.78 | 145.91 | 112.03 |
| 830 | -67.79 | -68.03 | 150.51 | 111.57 |
| 836 | -73.59 | -74.35 | 149.2 | 108.19 |

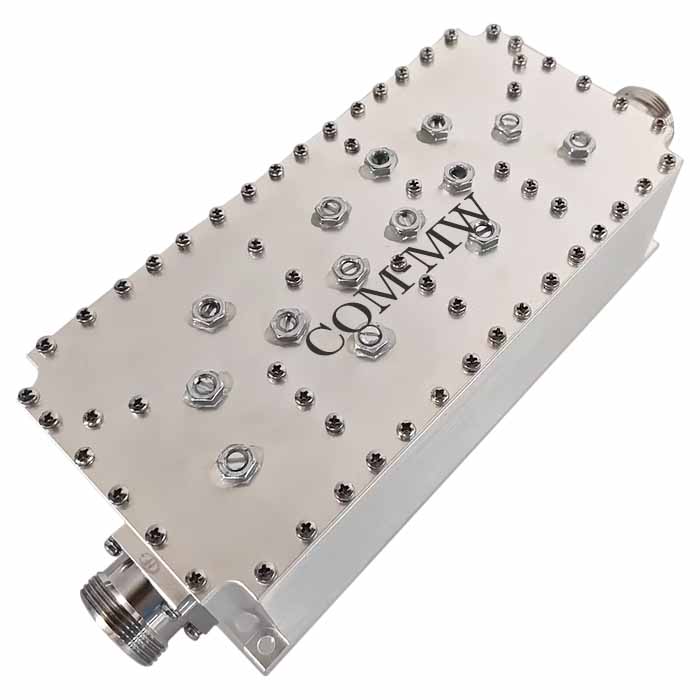

参考实物图

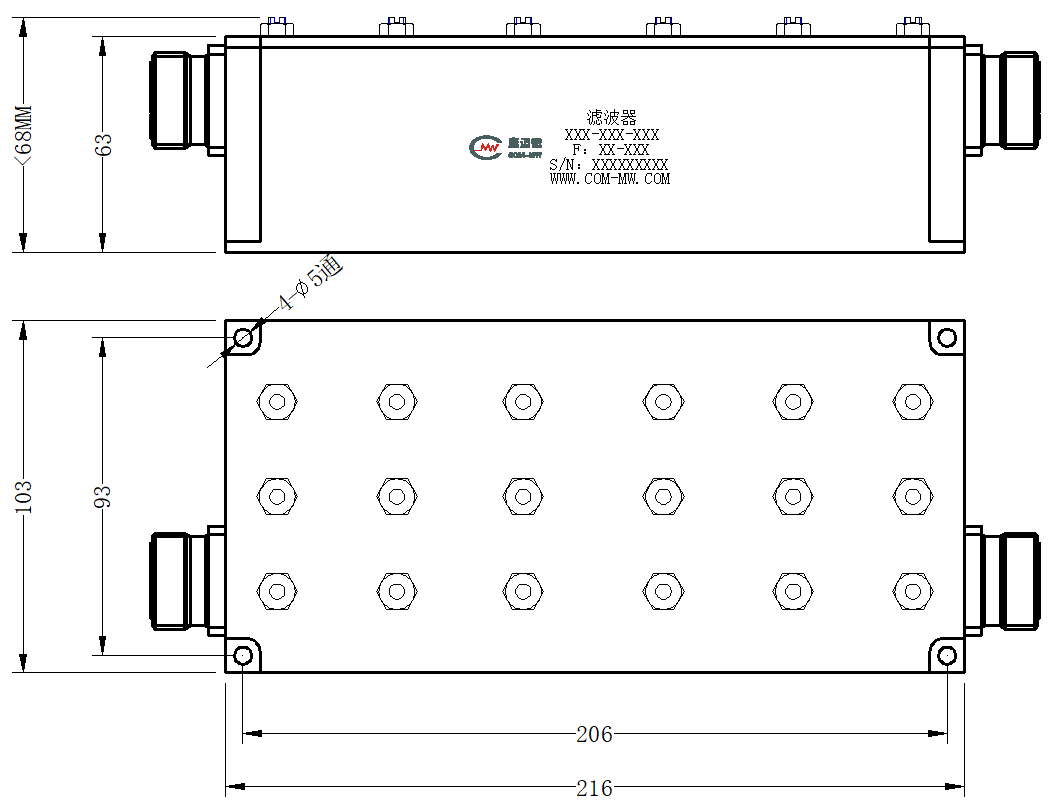

外形结构图（mm）

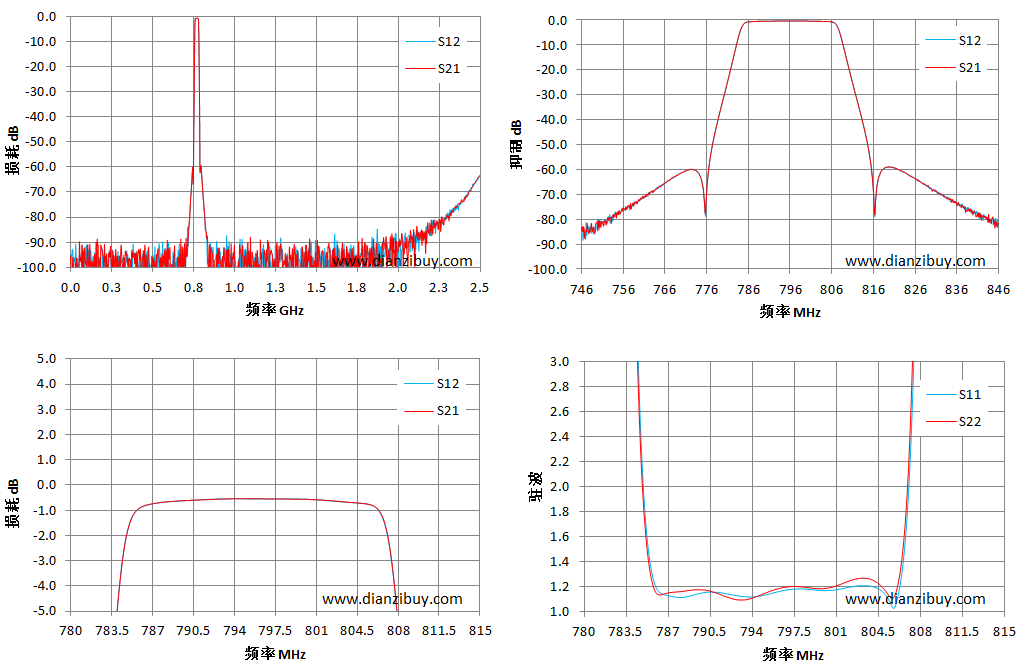

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
