滤波器
通带频率1200~1400MHz, DC-960MHz≥40dB, 1680-4000MHz≥40dB, 表面贴装
- ZBF14-L1300-200-766
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1200 | ~ | 1400 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 0.5 | dB | ||||
| 带外抑制 | DC-960 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1680-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 960 | 52.97 | 54.58 | -45.45 | 4.13 |
| 1011 | 35.24 | 37.41 | -34.23 | 3.83 |
| 1063 | 13.15 | 15.22 | -14.94 | 4.73 |
| 1114 | 1.9 | 2.45 | -2.98 | 6.39 |
| 1166 | 1.58 | 1.75 | -1.57 | 3.87 |
| 1217 | 1.24 | 1.31 | -1.09 | 3.37 |
| 1269 | 1.46 | 1.47 | -1.17 | 2.98 |
| 1320 | 1.28 | 1.3 | -1.12 | 3.04 |
| 1371 | 1.17 | 1.25 | -1.2 | 3.32 |
| 1423 | 1.5 | 1.59 | -1.79 | 4.1 |
| 1474 | 4.76 | 3.87 | -5.38 | 4.36 |
| 1526 | 14.82 | 6.84 | -13.59 | 3.38 |
| 1577 | 25.17 | 7.35 | -23.39 | 2.86 |
| 1629 | 31.47 | 8.4 | -36.17 | 4.01 |
| 1680 | 33.94 | 11.39 | -47.51 | 6.53 |
参考实物图

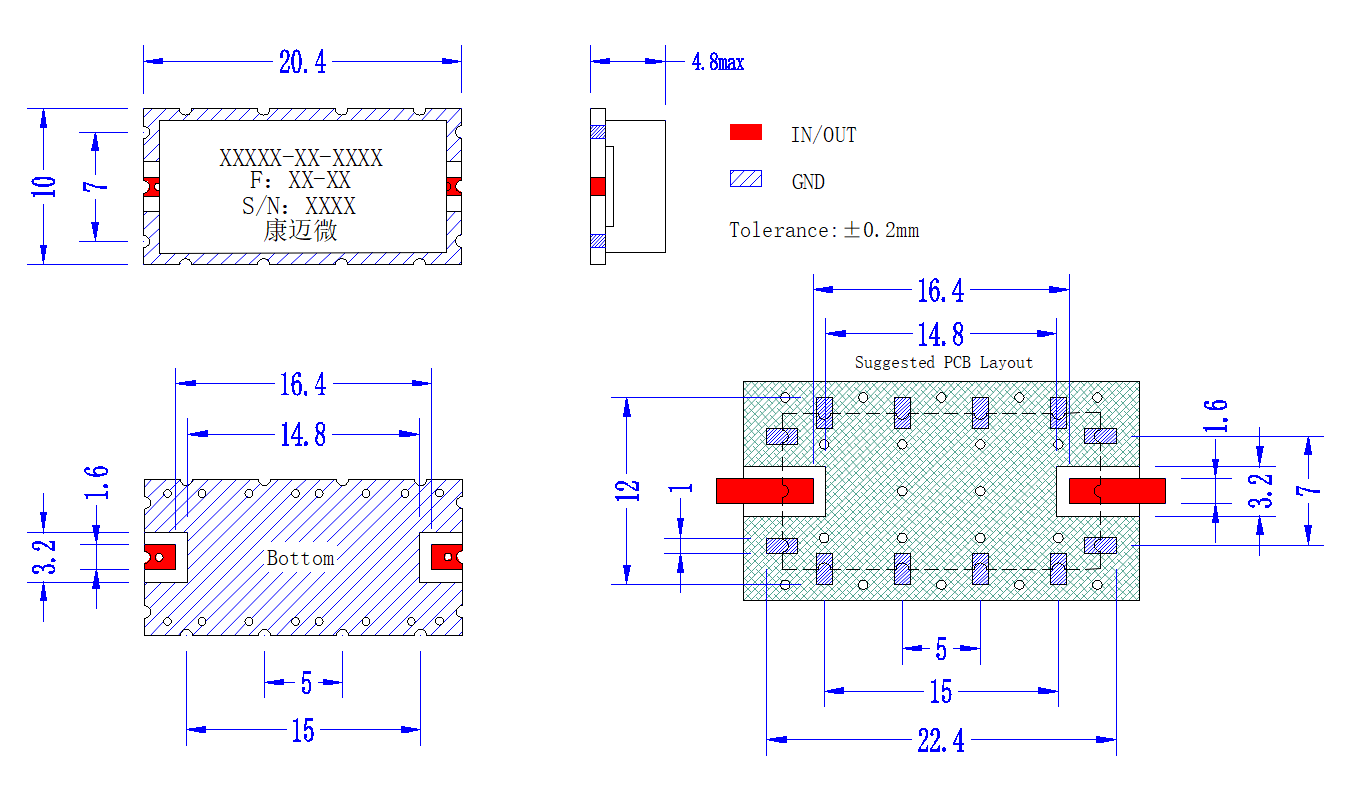

外形结构图（mm）

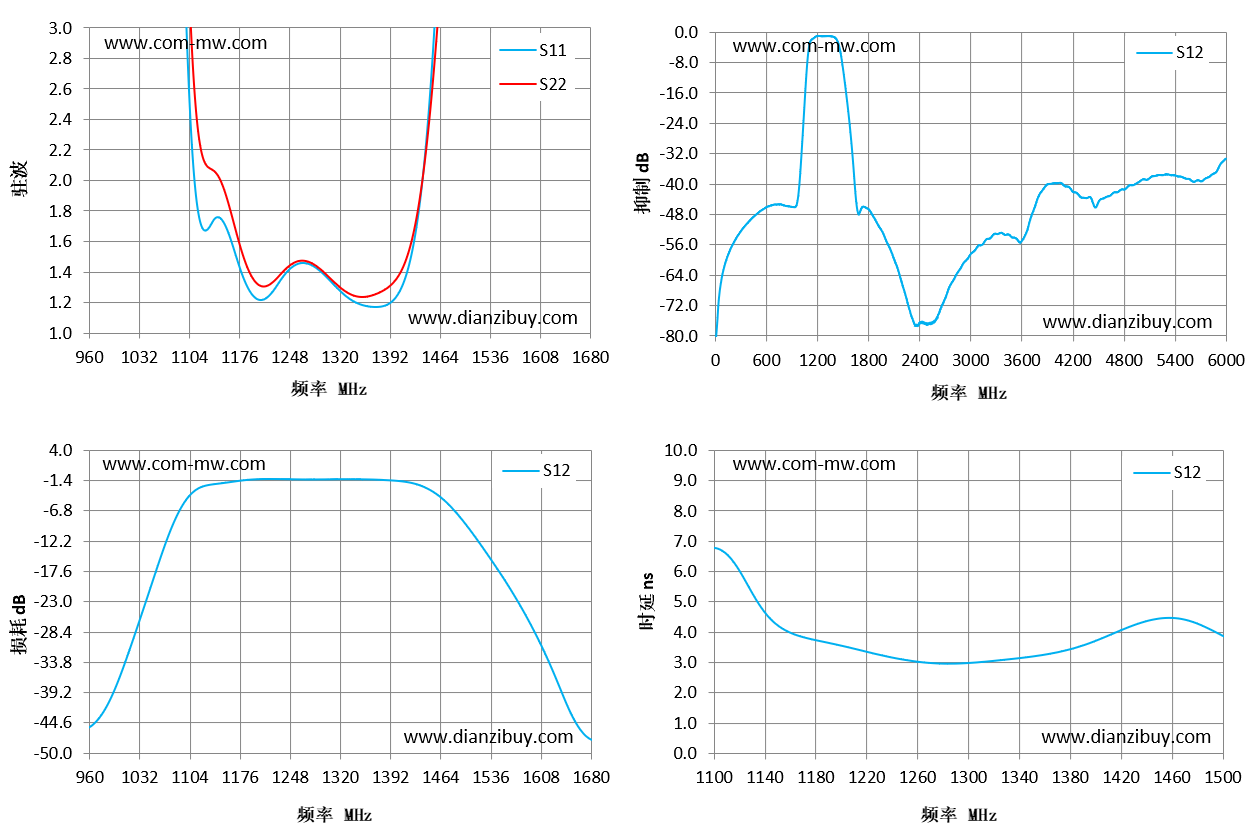

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
