产品
滤波器
通带频率 13.7~14.55GHz,DC-11.75GHz≥55dB,12.75GHz≥50dB,SMA
- ZBF13-C14.13-0.85G-3611
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.7 | ~ | 14.55 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-11.75 | GHz≥ | 55 | dB | ||
| 带外抑制 | 12.75 | GHz≥ | 50 | dB | ||
| 带外抑制 | 13.05 | GHz≥ | 45 | dB | ||
| 带外抑制 | 14.95 | GHz≥ | 20 | dB | ||
| 带外抑制 | 15.5-25 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.30 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 防水等级：IP65 |

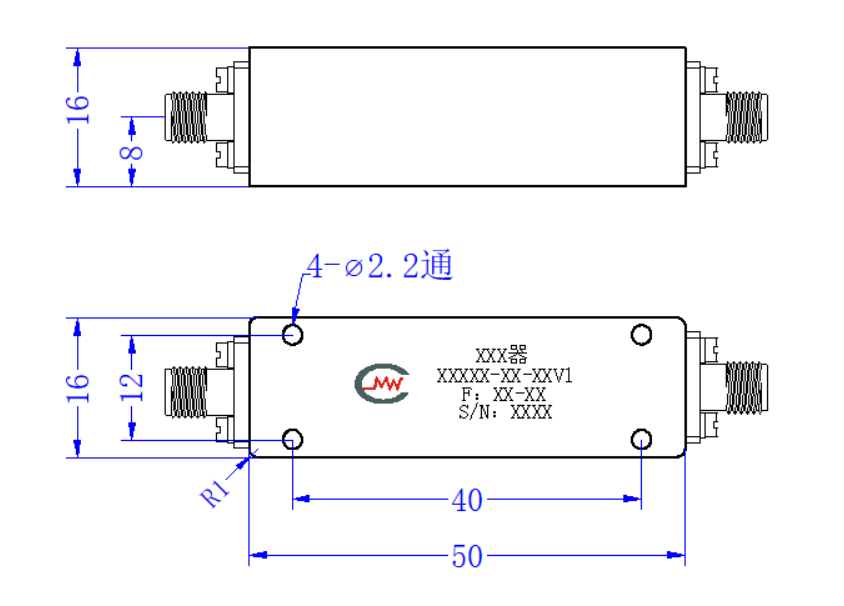

外形结构图（mm）

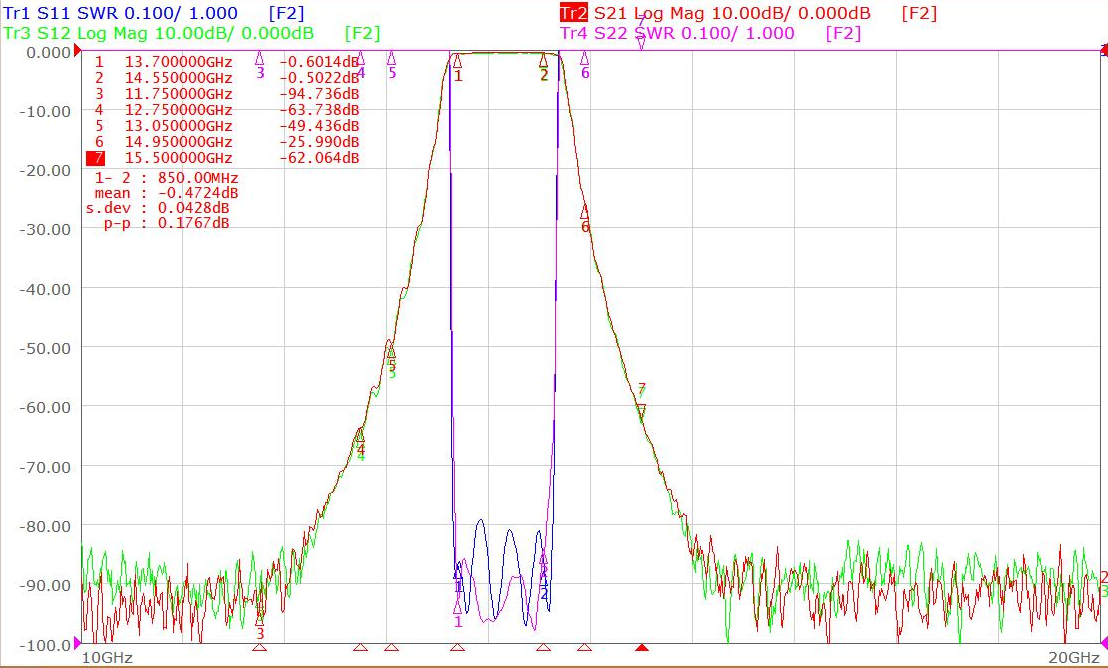

典型测试曲线图
注意事项
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
