通带频率2000~2700MHz, DC-1.5GHz≥50dB, 1.5-1.75GHz≥40dB, 表面贴装
- ZBF15-L2350-700-1685
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 2700 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | 全温 | 1.0 | dB | ||
| 带内波动 | / | 常温 | 0.8 | dB | ||
| 带外抑制 | DC-1.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.5-1.75 | GHz≥ | 40 | dB | ||
| 带外抑制 | 3-3.2 | GHz≥ | 30 | dB | ||
| 带外抑制 | 3.2-4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4-6 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 时延波动 | ≤5ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1800 | 27.91 | 18.69 | -41.33 | -41.33 | 0.63 |
| 1886 | 12.99 | 11.53 | -19.86 | -19.86 | 1.75 |
| 1971 | 1.22 | 1.46 | -2.95 | -2.95 | 5.25 |
| 2057 | 1.31 | 1.13 | -1.87 | -1.87 | 2.79 |
| 2143 | 1.61 | 1.61 | -1.67 | -1.67 | 2.12 |
| 2229 | 1.14 | 1.1 | -1.35 | -1.35 | 1.97 |
| 2314 | 1.48 | 1.4 | -1.47 | -1.47 | 1.81 |
| 2400 | 1.5 | 1.44 | -1.54 | -1.54 | 1.75 |
| 2486 | 1.19 | 1.15 | -1.42 | -1.42 | 1.9 |
| 2571 | 1.64 | 1.56 | -1.76 | -1.76 | 1.96 |
| 2657 | 1.42 | 1.35 | -2.03 | -2.03 | 2.23 |
| 2743 | 1.41 | 1.42 | -2.54 | -2.54 | 3.03 |
| 2829 | 2.06 | 2.03 | -5.6 | -5.6 | 4.74 |
| 2914 | 8.28 | 6.29 | -26.03 | -26.03 | 3.35 |
| 3000 | 13.33 | 10.34 | -44.23 | -44.23 | 1.62 |

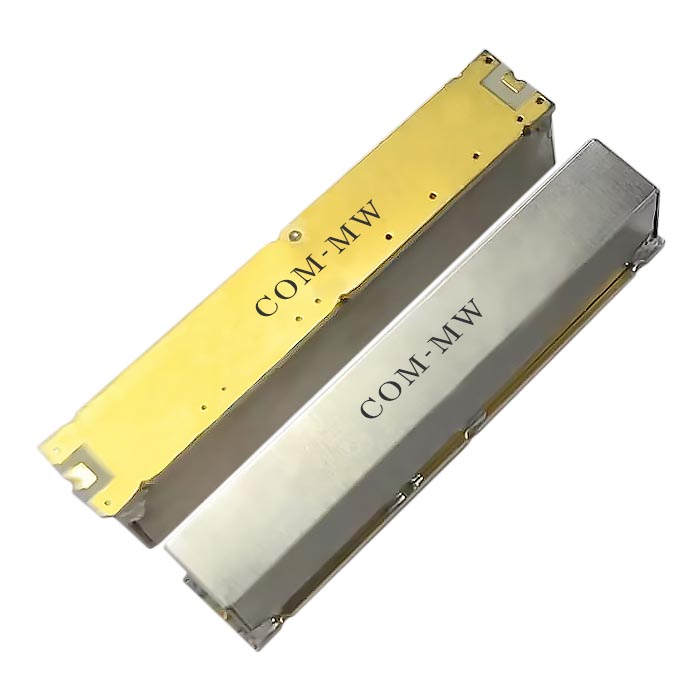

参考实物图

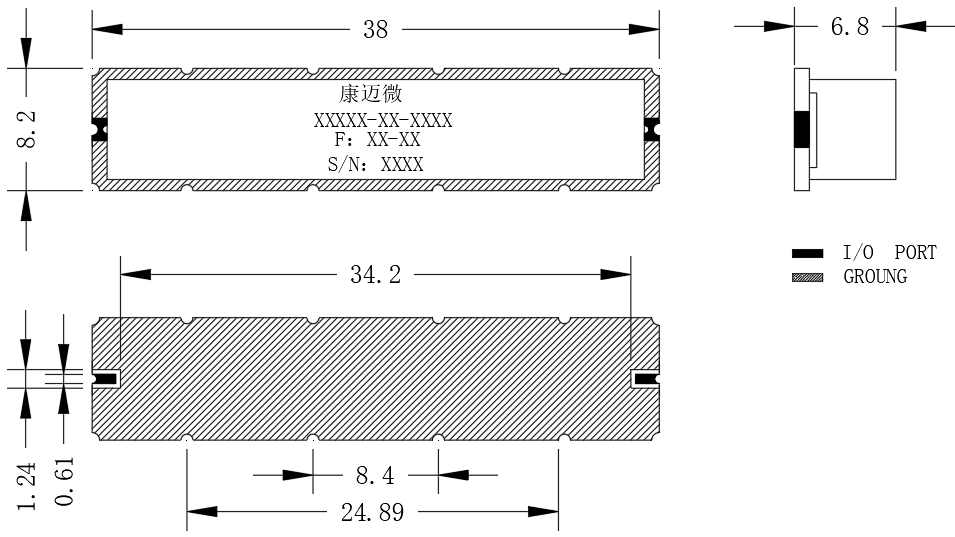

外形结构图（mm）

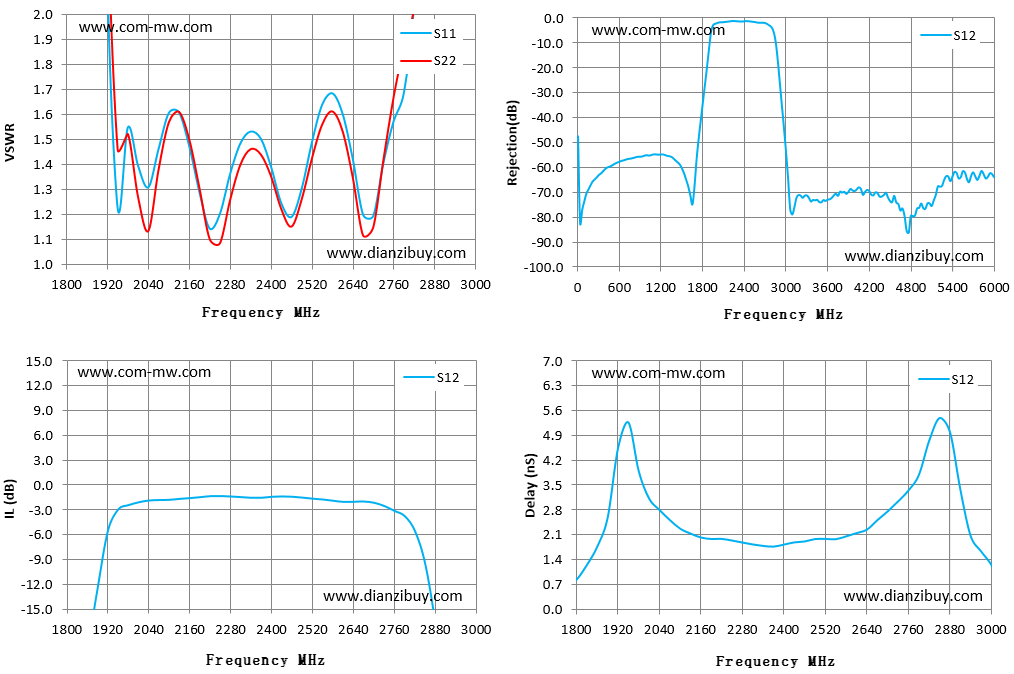

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
