滤波器
通带频率 5.85~26.5GHz,DC-4.1GHz≥80dB,SMA
- ZHPF3-L5850-26500-143
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.85 | ~ | 26.5 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-4.1 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 5 | 27.5 | 35.55 | -17.8 | 0.95 |
| 6.57 | 1.07 | 1.11 | -0.37 | 0.5 |
| 8.14 | 1.34 | 1.36 | -0.36 | 0.32 |
| 9.71 | 1.48 | 1.45 | -0.4 | 0.25 |
| 11.29 | 1.33 | 1.33 | -0.3 | 0.23 |
| 12.86 | 1.14 | 1.17 | -0.2 | 0.22 |
| 14.43 | 1.55 | 1.53 | -0.48 | 0.2 |
| 16 | 1.21 | 1.22 | -0.31 | 0.19 |
| 17.57 | 1.54 | 1.4 | -0.46 | 0.18 |
| 19.14 | 1.17 | 1.14 | -0.25 | 0.18 |
| 20.71 | 1.1 | 1.12 | -0.24 | 0.18 |
| 22.29 | 1.17 | 1.34 | -0.27 | 0.18 |
| 23.86 | 1.25 | 1.24 | -0.31 | 0.18 |
| 25.43 | 1.27 | 1.41 | -0.21 | 0.18 |
| 27 | 7.93 | 7.22 | -8.61 | -0.39 |

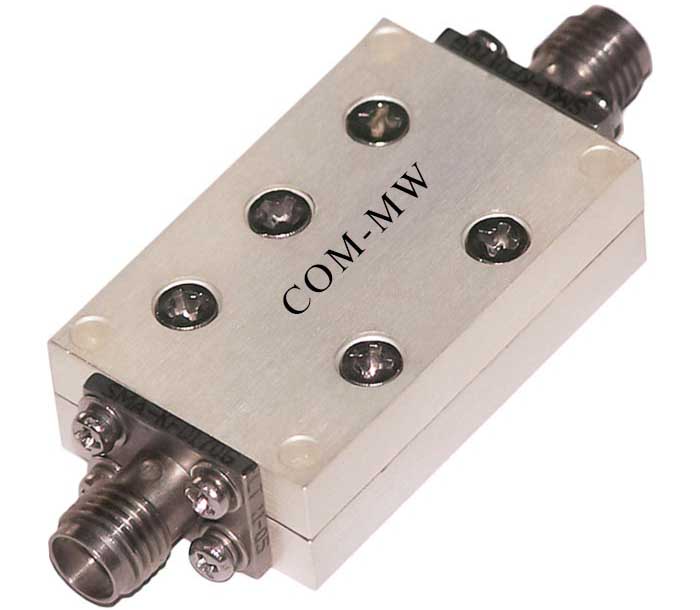

参考实物图

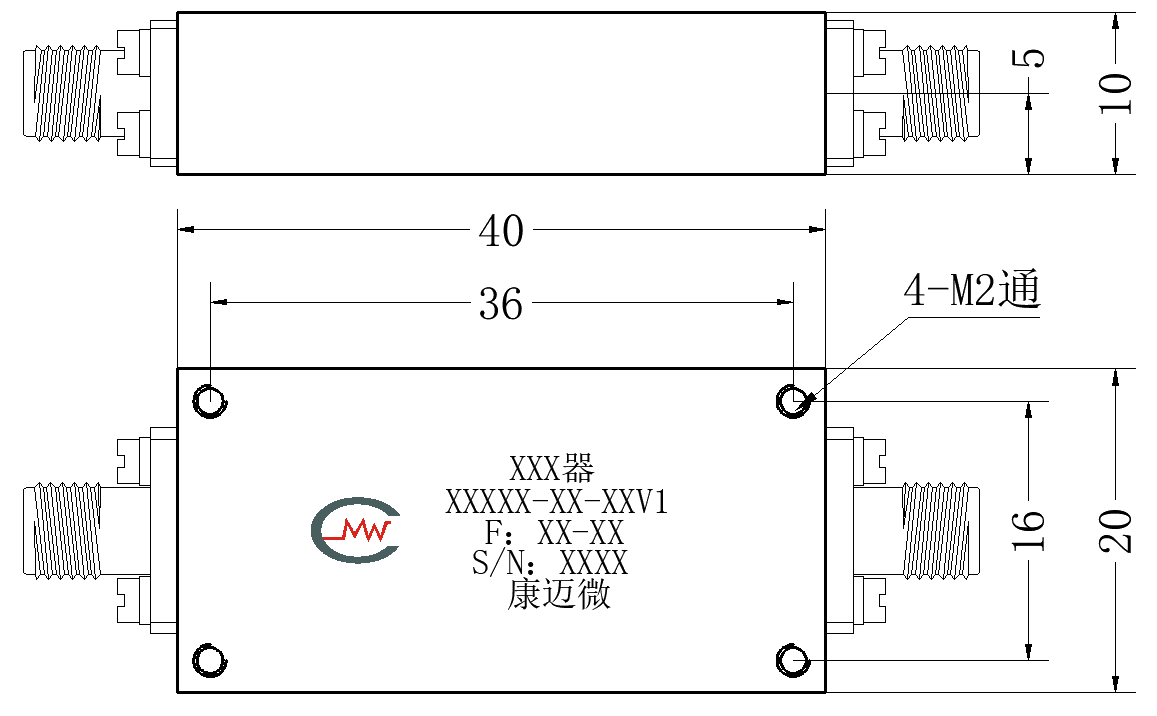

外形结构图（mm）

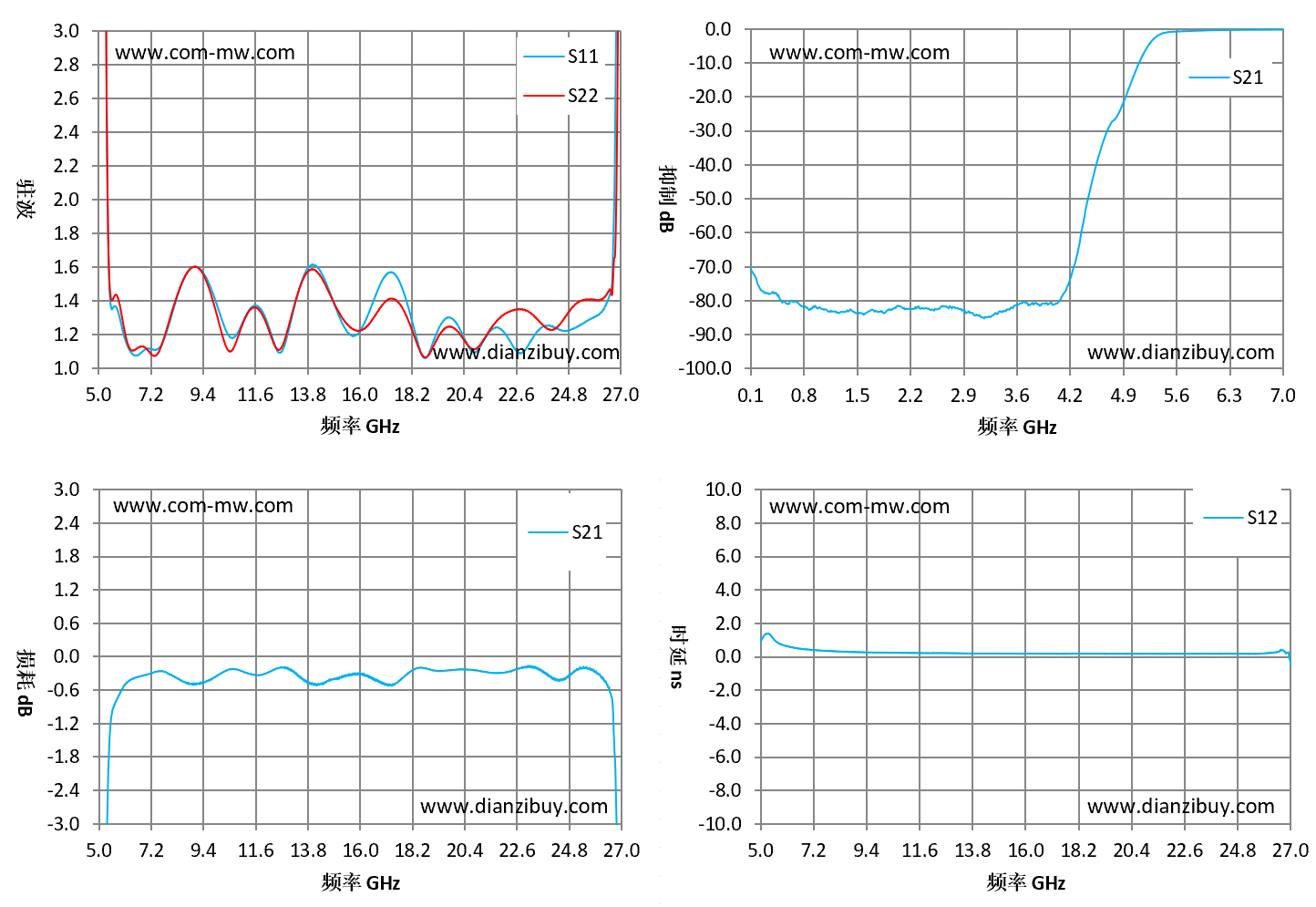

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
