滤波器
通带频率 DC~1750MHz,1850-2500MHz≥35dB,dB,表面贴装
- ZLPF20-L0-1750-202
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1750 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 3.0 | dB | ||
| 带外抑制 | 1850-2500 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.01 | -0.01 | 0.56 |
| 136 | 1.13 | 1.13 | -0.06 | -0.06 | 0.52 |
| 271 | 1.27 | 1.29 | -0.15 | -0.15 | 0.53 |
| 407 | 1.38 | 1.40 | -0.25 | -0.25 | 0.53 |
| 543 | 1.39 | 1.40 | -0.30 | -0.30 | 0.65 |
| 679 | 1.32 | 1.33 | -0.28 | -0.28 | 0.58 |
| 814 | 1.21 | 1.20 | -0.24 | -0.24 | 0.61 |
| 950 | 1.18 | 1.16 | -0.26 | -0.26 | 0.65 |
| 1086 | 1.28 | 1.29 | -0.34 | -0.34 | 0.70 |
| 1221 | 1.30 | 1.33 | -0.37 | -0.37 | 0.81 |
| 1357 | 1.16 | 1.18 | -0.40 | -0.40 | 0.96 |
| 1493 | 1.20 | 1.16 | -0.53 | -0.53 | 1.18 |
| 1629 | 1.11 | 1.10 | -0.87 | -0.87 | 1.92 |
| 1764 | 1.26 | 1.49 | -3.36 | -3.36 | 5.34 |
| 1900 | 27.24 | 12.07 | -49.02 | -49.02 | -3.63 |
参考实物图

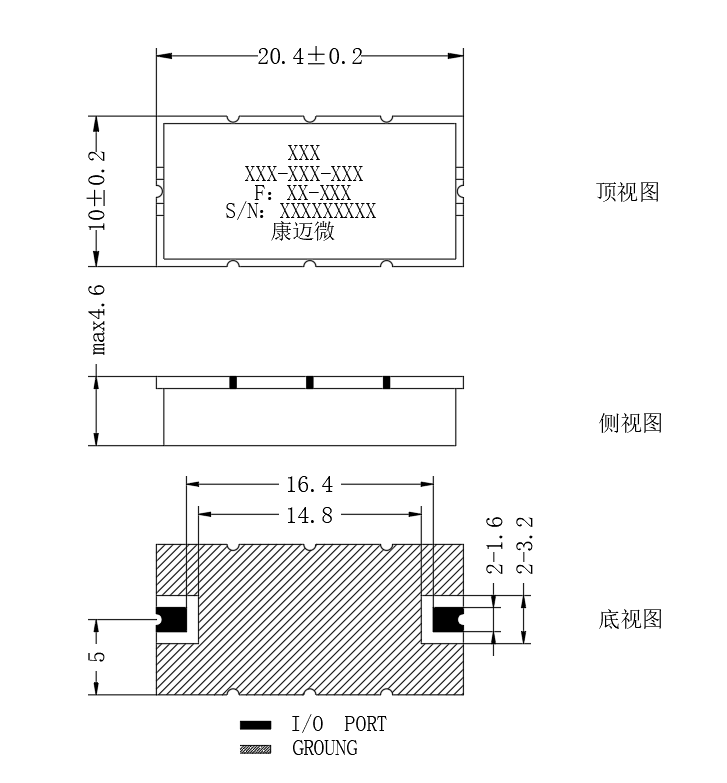

外形结构图（mm）

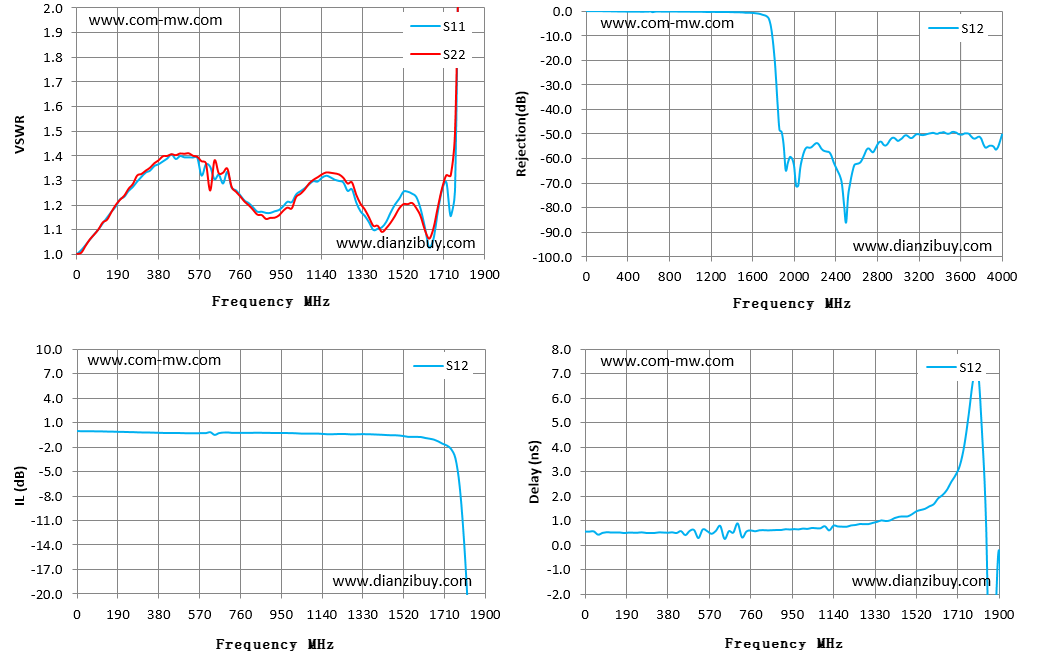

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持245℃回流焊。 |
