产品
低噪声放大器
400~18000MHz,增益 48dB,噪声系数 2.5dB,P-1dB功率 20dBm,SMA
- DLNA8-0.4-18G-17040
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 18000 | MHz |
| 增益 | 48 | 50 | dB | |
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 20 | dBm |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 450mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 接口DC5.5mm(外径)*2.1mm(内孔径)的220V电源适配器供电 |
典型测试曲线图
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.1 | 2.8 | 7.43 | 55.5 | 27.18 | 30.18 | 2.36 |
| 1.52 | 1.52 | 1.3 | 53.13 | 23.12 | 24.97 | 2.24 |
| 2.94 | 1.55 | 1.36 | 52.69 | 23.70 | 25.00 | 2.22 |
| 4.36 | 1.79 | 1.28 | 51.73 | 23.65 | 24.78 | 2.31 |
| 5.79 | 1.74 | 1.24 | 52.14 | 22.94 | 24.19 | 2.19 |
| 7.21 | 1.4 | 1.2 | 52.33 | 23.44 | 24.56 | 2.23 |
| 8.63 | 1.18 | 1.42 | 51.72 | 23.73 | 24.55 | 2.26 |
| 10.05 | 1.34 | 1.55 | 51.59 | 23.15 | 23.75 | 2.26 |
| 11.47 | 1.42 | 1.39 | 51.6 | 22.92 | 23.77 | 2.33 |
| 12.89 | 1.4 | 1.18 | 51.52 | 23.19 | 24.30 | 2.38 |
| 14.31 | 1.08 | 1.29 | 51.47 | 23.78 | 25.15 | 2.23 |
| 15.74 | 1.27 | 1.43 | 52.21 | 22.81 | 24.58 | 2.28 |
| 17.16 | 1.30 | 1.51 | 53.34 | 22.08 | 23.76 | 2.35 |
| 18.58 | 2.25 | 1.58 | 52.03 | 21.48 | 23.07 | 2.31 |
| 20 | 2.11 | 1.41 | 52.12 | 21.69 | 23.6 | 2.5 |

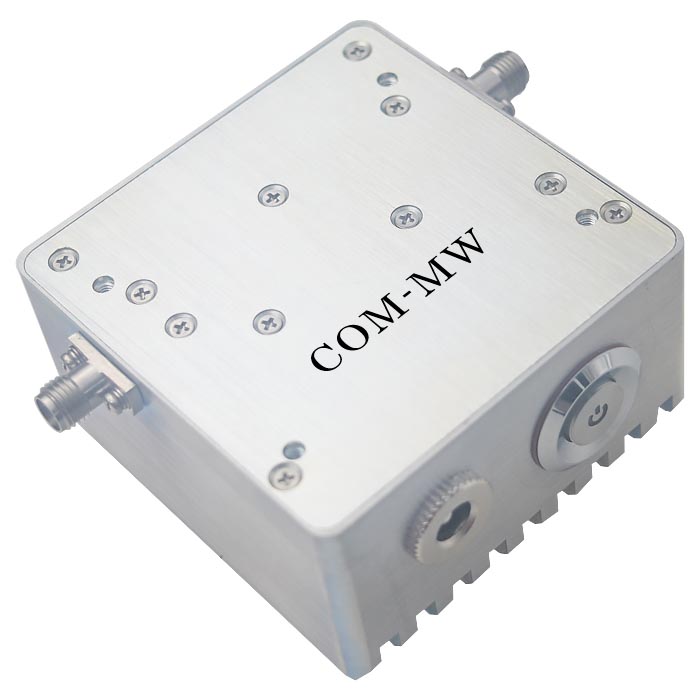

参考实物图

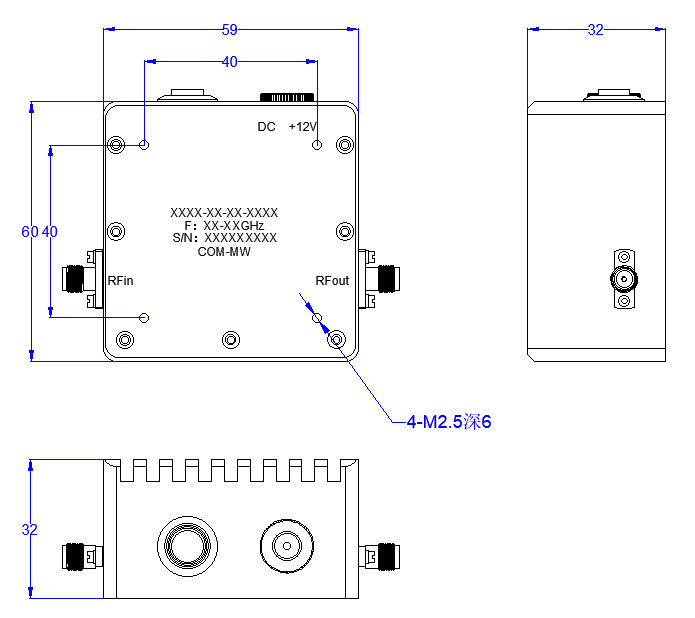

外形结构图（mm）

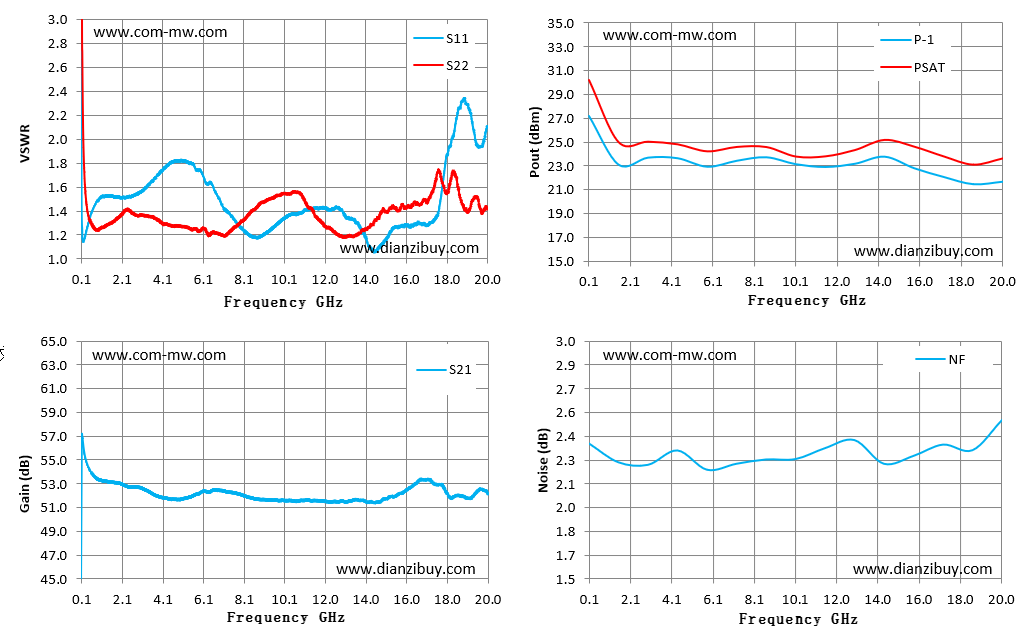

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
