产品
低噪声放大器
30~6000MHz,增益 40dB,噪声系数 2dB,P-1dB功率 10dBm,SMA
- DLNA8-30-6000-3772
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 6000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm | ||
| 杂散抑制 | 70 | dBm | ||
| 谐波抑制 | 15 | dBm | ||
| OIP3 | 22 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | ≥65dB |
| 工作温度 | -40~+60℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.01 | 2.23 | 1.30 | 40.52 | 16.2 | 18.9 | 1.22 |
| 0.58 | 1.32 | 1.37 | 41.71 | 17.3 | 20.6 | 1.23 |
| 1.15 | 1.25 | 1.24 | 41.82 | 16.8 | 19.3 | 1.31 |
| 1.72 | 1.15 | 1.16 | 41.74 | 16.3 | 19.2 | 1.28 |
| 2.29 | 1.11 | 1.14 | 41.94 | 15.9 | 18.7 | 1.37 |
| 2.86 | 1.47 | 1.20 | 41.87 | 15.9 | 18.3 | 1.40 |
| 3.43 | 1.77 | 1.26 | 41.82 | 15.8 | 18.8 | 1.39 |
| 4.01 | 1.71 | 1.35 | 41.24 | 16 | 17.9 | 1.52 |
| 4.58 | 1.36 | 1.36 | 41.32 | 15.9 | 18.2 | 1.30 |
| 5.15 | 1.31 | 1.21 | 41.54 | 15.7 | 19 | 1.31 |
| 5.72 | 1.58 | 1.21 | 41.71 | 15.7 | 19.1 | 1.52 |
| 6.29 | 1.41 | 1.38 | 42.63 | 15.8 | 18.2 | 1.58 |
| 6.86 | 1.20 | 1.28 | 41.39 | 15.9 | 18.2 | 1.53 |
| 7.43 | 1.34 | 1.70 | 40.02 | 15.7 | 18.3 | 1.44 |
| 8.00 | 1.75 | 2.13 | 39.14 | 15.4 | 17.7 | 1.55 |
参考实物图
外形结构图（mm）

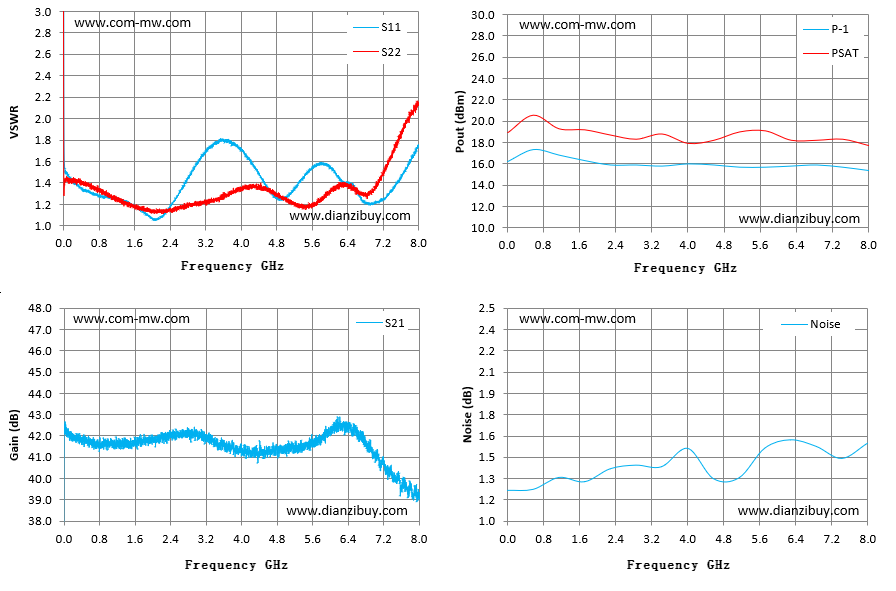

典型测试曲线图
注意事项
，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
