通带频率 1300~1800MHz,DC-88MHz≥50dBc,225-900MHz≥40dBc,表面贴装
- SC-BP1550-500
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-88 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 225-900 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2600-5400 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.80 | 119.81 | 132.12 | -61.98 | -61.98 | -0.52 |
| 0.92 | 65.16 | 52.74 | -47.71 | -47.71 | 1.08 |
| 1.04 | 18.76 | 15.65 | -15.76 | -15.76 | 2.01 |
| 1.16 | 1.39 | 1.33 | -1.24 | -1.24 | 3.28 |
| 1.29 | 1.26 | 1.25 | -0.90 | -0.90 | 1.73 |
| 1.41 | 1.05 | 1.03 | -0.73 | -0.73 | 1.39 |
| 1.53 | 1.03 | 1.06 | -0.76 | -0.76 | 1.23 |
| 1.65 | 1.16 | 1.01 | -0.81 | -0.81 | 1.22 |
| 1.77 | 1.26 | 1.15 | -0.98 | -0.98 | 1.18 |
| 1.89 | 1.18 | 1.26 | -1.13 | -1.13 | 1.33 |
| 2.01 | 1.08 | 1.21 | -1.21 | -1.21 | 1.72 |
| 2.14 | 4.83 | 3.88 | -6.16 | -6.16 | 2.74 |
| 2.26 | 17.84 | 14.59 | -21.45 | -21.45 | 0.55 |
| 2.38 | 23.50 | 23.11 | -36.91 | -36.91 | -0.03 |
| 2.50 | 26.59 | 25.78 | -52.66 | -52.66 | -0.27 |

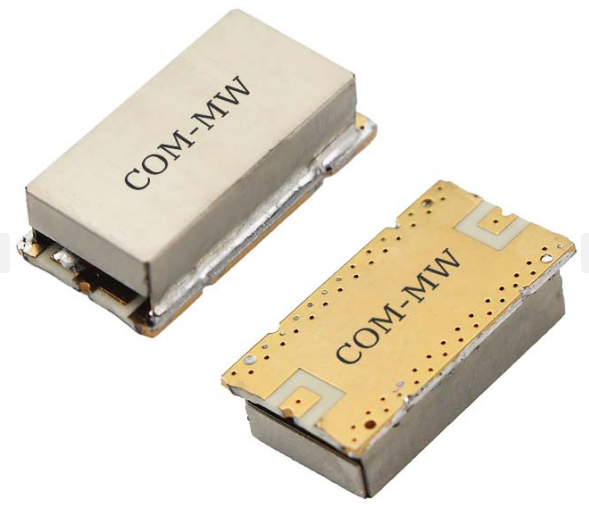

参考实物图
外形结构图（mm）

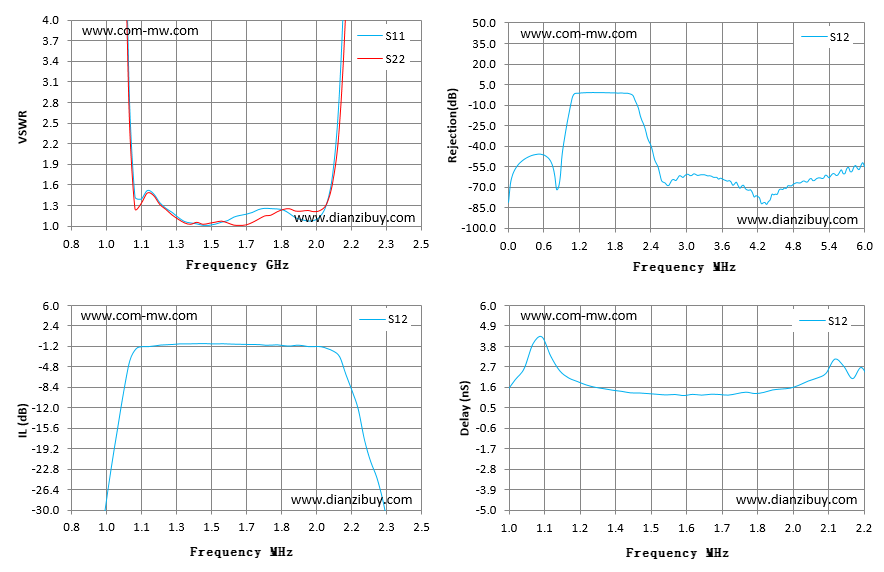

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
