低噪声放大器
2~18GHz, 增益30dB, 噪声系数2.5dB, P-1dB功率10dBm
- DLNA8-2-18G-3527
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高增益，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1 | ±1.5 | dB | |
| 噪声系数 | 2.5 | 3 | dB | |
| 驻波比 | 1.8 | 2.2 | ||
| P-1dB功率 | 10 | dBm | ||
| OIP3 | 20 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 反向隔离 | 50dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | Gain dB | NF dB | P-1 dBm | Psat dBm |
|---|---|---|---|---|---|---|
| 1 | 1.87 | 2.37 | 16.33 | 4.58 | 8.3 | 9.9 |
| 2.29 | 1.57 | 1.3 | 31.28 | 2.8 | 13.23 | 14.26 |
| 3.57 | 1.92 | 1.12 | 30.96 | 1.72 | 13.04 | 14.72 |
| 4.86 | 1.23 | 1.27 | 31.13 | 1.81 | 12.8 | 14.65 |
| 6.14 | 1.67 | 1.32 | 31.12 | 1.88 | 12.71 | 14.66 |
| 7.43 | 1.83 | 1.19 | 30.95 | 1.8 | 12.98 | 14.98 |
| 8.71 | 1.5 | 1.13 | 31.25 | 1.79 | 13.33 | 14.91 |
| 10 | 1.47 | 1.2 | 31.33 | 1.9 | 13.98 | 15.47 |
| 11.29 | 1.62 | 1.38 | 31.26 | 2.01 | 14.79 | 16.45 |
| 12.57 | 1.65 | 1.77 | 31.43 | 2.08 | 15.22 | 16.58 |
| 13.86 | 1.22 | 1.78 | 32.25 | 2.07 | 15.86 | 17.12 |
| 15.14 | 1.68 | 1.77 | 32.4 | 2.13 | 16.26 | 17.56 |
| 16.43 | 1.62 | 1.25 | 33.03 | 2.18 | 16.35 | 17.65 |
| 17.71 | 1.72 | 1.71 | 32.12 | 2.01 | 16.67 | 18.29 |
| 19 | 1.31 | 1.26 | 30.13 | 2.32 | 17.2 | 19.15 |
参考实物图
外形结构图（mm）

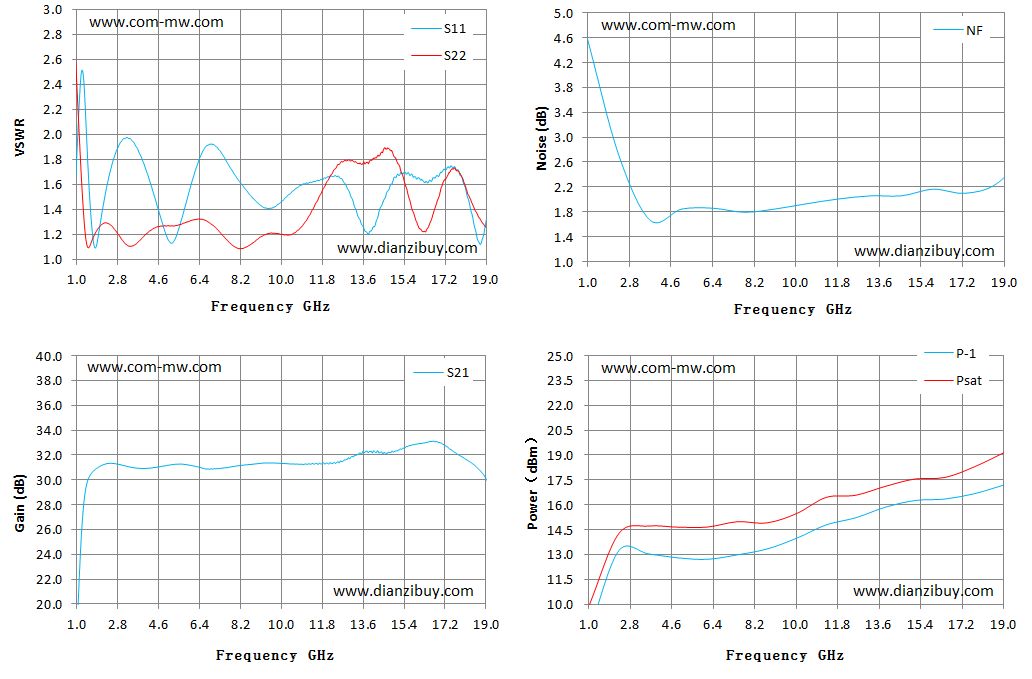

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
