产品
双线极化天线
工作频率 300~8000MHz,增益（2-3.4GHz） 13dBi@2.4GHz≥13dBi,增益（5-8GHz） 18dBi@5.2GHz≥16dBi、5.8GHz≥17dBi、6.2GHz≥19dBi, 双线极化,N-F or K,200W,全频段低空无人机干扰、无人机反制、定向干扰系统。
- ZTX7-SJ300-8000-2819
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
无人机定向干扰天线系统具有频率宽、增益高、干扰距离远等特点，该天线是反无人机系统中的关键组件，主要用于发射特定频段的无线电信号，干扰无人机的控制链路、导航信号（如GPS/北斗）或图像传输，从而迫使目标无人机失控、悬停、返航或降落。这类天线通常部署在机场、重要设施、大型活动等敏感区域，以保障低空空域安全。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 300 | ~ | 8000 | MHz |
| 增益（0.3-8GHz） | 6 | dBi@400MHz≥3.5dBi、433MHz≥4.5dBi，1200MHz≥6dBi，1500MHz≥6dBi | ||
| 增益（2-3.4GHz） | 13 | dBi@2.4GHz≥13dBi | ||
| 增益（3.4-5.6GHz） | 13 | dBi@4.8GHz≥14dBi、5.2GHz≥15dBi | ||
| 增益（5-8GHz） | 18 | dBi@5.2GHz≥16dBi、5.8GHz≥17dBi、6.2GHz≥19dBi | ||
| 驻波比 | 1.8 | |||
| 3dB波束宽度 | 60 | ° | ||
| 3dB波束宽度 | 40 | ° | ||
| 3dB波束宽度 | 25 | ° | ||
| 3dB波束宽度 | 20 | ° | ||
| 端口隔离度 | 30 | dB |
其它参数
| 极化方式 | 双线极化 |
| 接口形式 | N-F or K |
| 功率容量 | 200W设计保证 |
| 外形尺寸 | 650*650*435mm不含接头 |
| 估算重量 | 18Kg |
| 表面 | 深灰色半光 |
| 工作温度 | -40~+70℃设计保证 |
| 用途 | 全频段低空无人机干扰、无人机反制、定向干扰系统。 |
外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

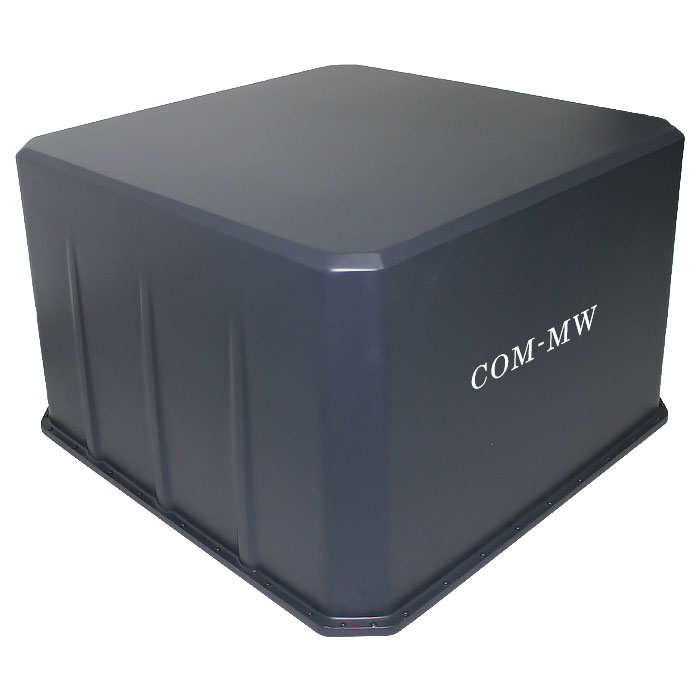

参考实物图

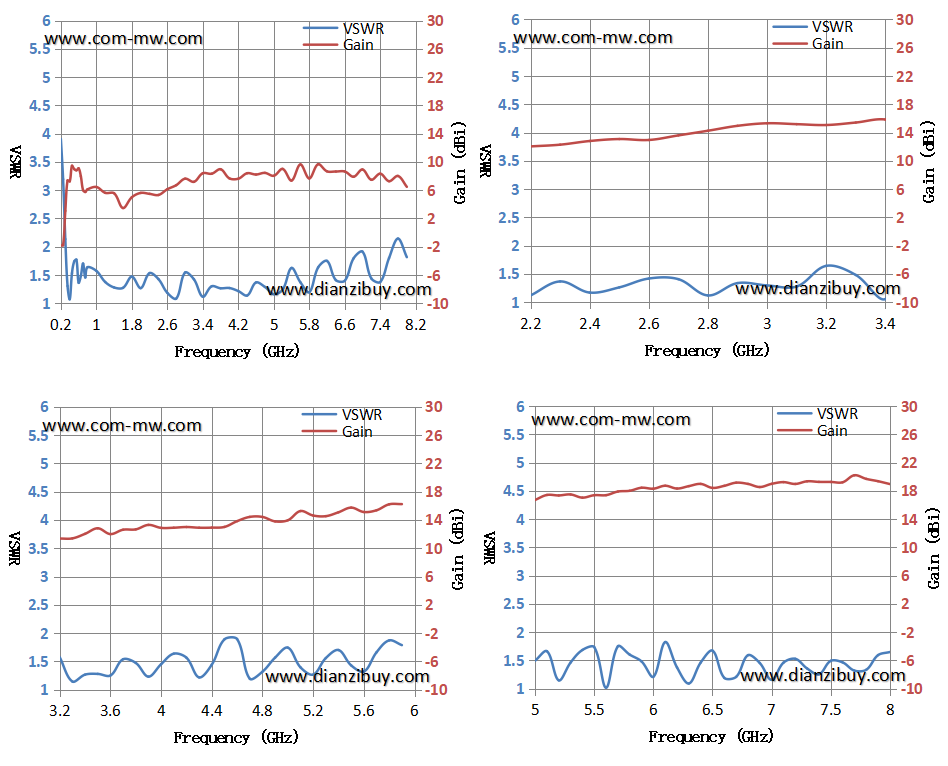

典型测试曲线
