滤波器
通带频率 3960~3964MHz,DC-3.94GHz≥40dB,3.98-8GHz≥30dB,SMA
- ZBF5-C3962-4-3859
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3960 | ~ | 3964 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带外抑制 | DC-3.94 | GHz≥ | 40 | dB | ||
| 带外抑制 | 3.98-8 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3930.00 | 8.16 | 24.39 | -58.40 | 54.47 |
| 3934.00 | 8.93 | 19.02 | -54.08 | 113.02 |
| 3939.00 | 8.51 | 11.76 | -53.03 | -80.30 |
| 3943.00 | 5.44 | 5.64 | -30.51 | 35.30 |
| 3947.00 | 1.43 | 1.23 | -9.65 | 114.21 |
| 3951.00 | 1.16 | 1.18 | -5.57 | 77.10 |
| 3956.00 | 1.32 | 1.31 | -4.62 | 62.43 |
| 3960.00 | 1.22 | 1.14 | -4.38 | 60.22 |
| 3964.00 | 1.25 | 1.22 | -4.53 | 62.62 |
| 3969.00 | 1.25 | 1.18 | -5.47 | 77.69 |
| 3973.00 | 1.24 | 1.32 | -9.43 | 112.91 |
| 3977.00 | 4.24 | 4.98 | -30.38 | 37.36 |
| 3981.00 | 8.69 | 8.62 | -50.13 | -55.32 |
| 3986.00 | 13.37 | 10.58 | -53.33 | 99.73 |
| 3990.00 | 16.42 | 10.58 | -58.04 | -47.23 |

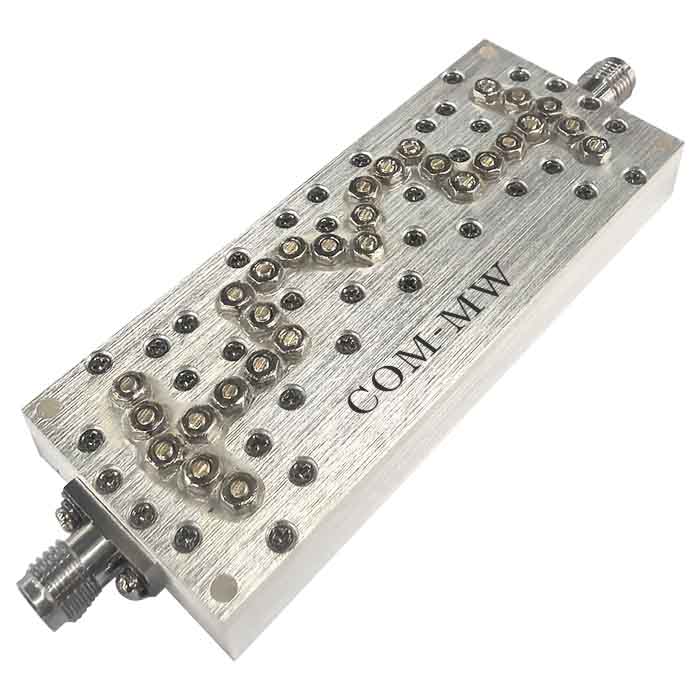

参考实物图

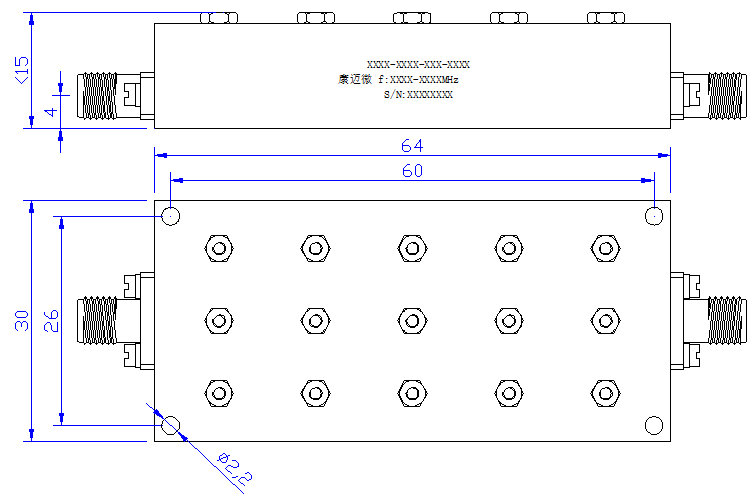

外形结构图（mm）

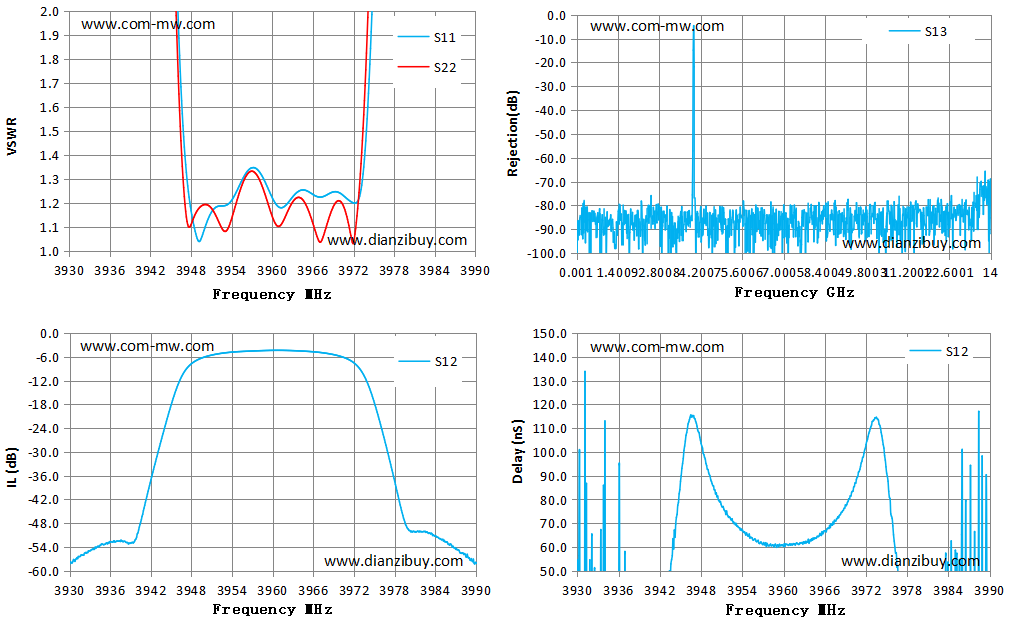

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
