产品
功率放大器
1000~8000MHz,增益 40dB,噪声系数 1.5dB,P-1dB功率 22dBm,SMA,限幅放大器
- DPA8-1-8G-4254
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声，输入限幅保护
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 8000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 1.5 | 1.8 | dB | |
| 驻波比 | 2.5 | |||
| P-1dB功率 | 22 | dBm | ||
| 最大输入功率 | 3 | W |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 限幅放大器 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | Psat | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.5 | 3.74 | 1.13 | 41.04 | 23.6 | 25.3 | 0.49 |
| 1.18 | 1.98 | 1.08 | 45.83 | 24 | 27.3 | 1.24 |
| 1.86 | 1.8 | 1.1 | 45.11 | 23.8 | 27.2 | 1.01 |
| 2.54 | 1.72 | 1.12 | 45.02 | 23.9 | 27.3 | 1.4 |
| 3.21 | 1.51 | 1.11 | 45.18 | 24.3 | 27.4 | 1.15 |
| 3.89 | 1.28 | 1.1 | 45.02 | 24.6 | 27.5 | 1.31 |
| 4.57 | 1.27 | 1.15 | 44.75 | 24.5 | 27.3 | 1.28 |
| 5.25 | 1.58 | 1.19 | 44.62 | 24.4 | 27.2 | 1.46 |
| 5.93 | 1.94 | 1.23 | 44.42 | 24.2 | 27 | 1.19 |
| 6.61 | 2.02 | 1.25 | 44.32 | 24.2 | 26.9 | 1.54 |
| 7.29 | 1.87 | 1.29 | 44.4 | 24.3 | 27 | 1.28 |
| 7.96 | 1.78 | 1.36 | 44.33 | 24.2 | 27.1 | 1.59 |
| 8.64 | 1.89 | 1.36 | 44 | 24.4 | 27.2 | 1.49 |
| 9.32 | 1.95 | 1.3 | 43.55 | 24.1 | 27 | 1.74 |
| 10 | 1.92 | 1.22 | 42.85 | 23.9 | 26.6 | 1.63 |
参考实物图
外形结构图（mm）

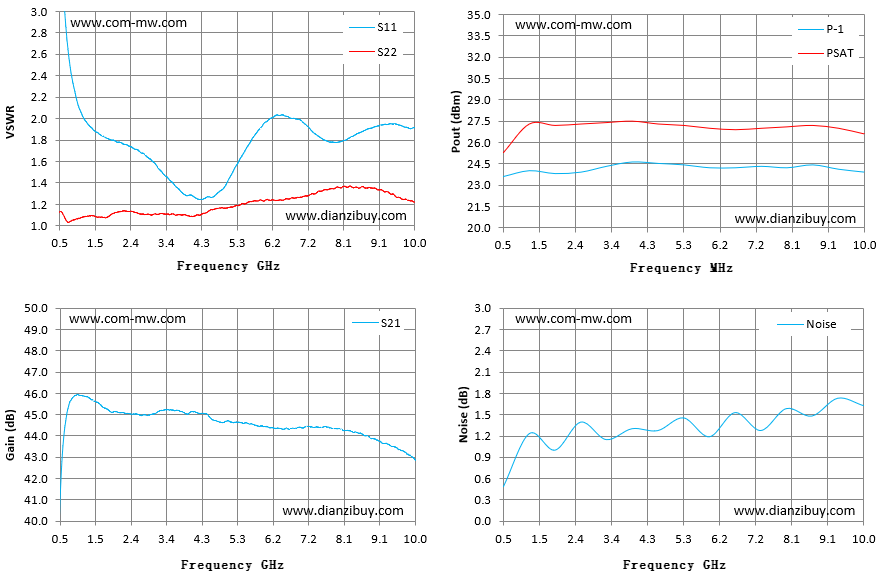

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
