产品
滤波器
阻带频率1890~1910MHz, ≥60dB, 通带频率DC~1875MHz, 1925~6000MHz, N
- K6-1890-1910-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1890 | ~ | 1910 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1875 | MHz | |
| 通带频率 | 1925 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1850 | -0.31 | 1.09 |
| 1875 | -1.88 | 1.26 |
| 1880 | -3.78 | 3.96 |
| 1885 | -12.52 | 11.42 |
| 1890 | -86.65 | 46.88 |
| 1892 | -72.14 | 30.87 |
| 1895 | -87.01 | 31.63 |
| 1900 | -70.87 | 41.89 |
| 1905 | -85.43 | 38.19 |
| 1908 | -85.50 | 47.49 |
| 1910 | -74.83 | 37.91 |
| 1915 | -14.48 | 15.75 |
| 1920 | -3.76 | 4.33 |
| 1925 | -1.98 | 1.31 |
| 1950 | -0.39 | 1.37 |
参考实物图
外形结构图（mm）

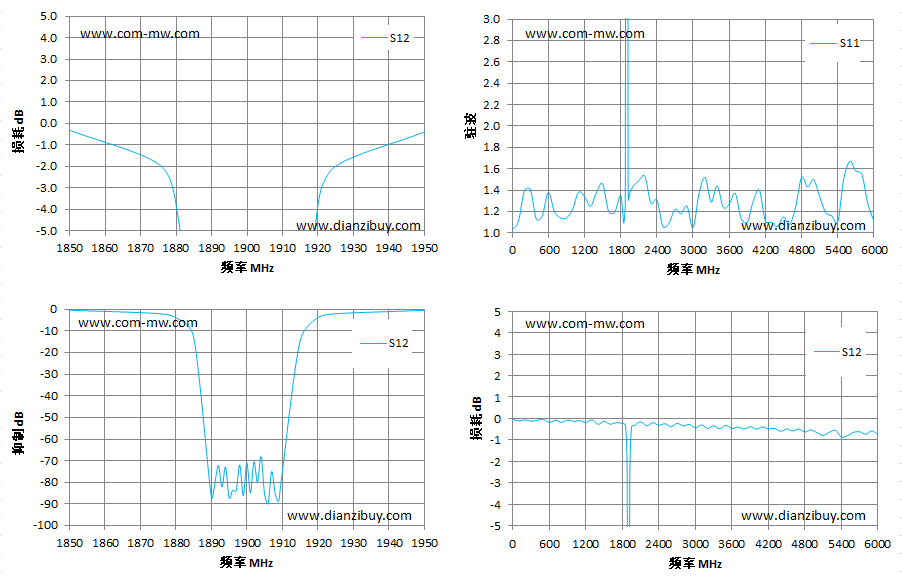

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
