滤波器
阻带频率4890~5010MHz, ≥50dB, 通带频率DC~4880MHz, 5020~7000MHz, N
- K6-4890-5010-10N50150-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4890 | ~ | 5010 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4880 | MHz | |
| 通带频率 | 5020 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.61 | 1.45 |
| 4870 | -0.78 | 1.33 |
| 4875 | -1.07 | 1.41 |
| 4880 | -2.68 | 1.48 |
| 4885 | -38.54 | 28.37 |
| 4890 | -71.65 | 42.41 |
| 4920 | -61.22 | 40.39 |
| 4950 | -61.35 | 38.37 |
| 4980 | -73.12 | 41.44 |
| 5010 | -76.62 | 42.68 |
| 5015 | -39.65 | 21.08 |
| 5020 | -2.84 | 1.59 |
| 5025 | -1.24 | 1.48 |
| 5030 | -0.85 | 1.36 |
| 5100 | -0.78 | 1.45 |
参考实物图
外形结构图（mm）

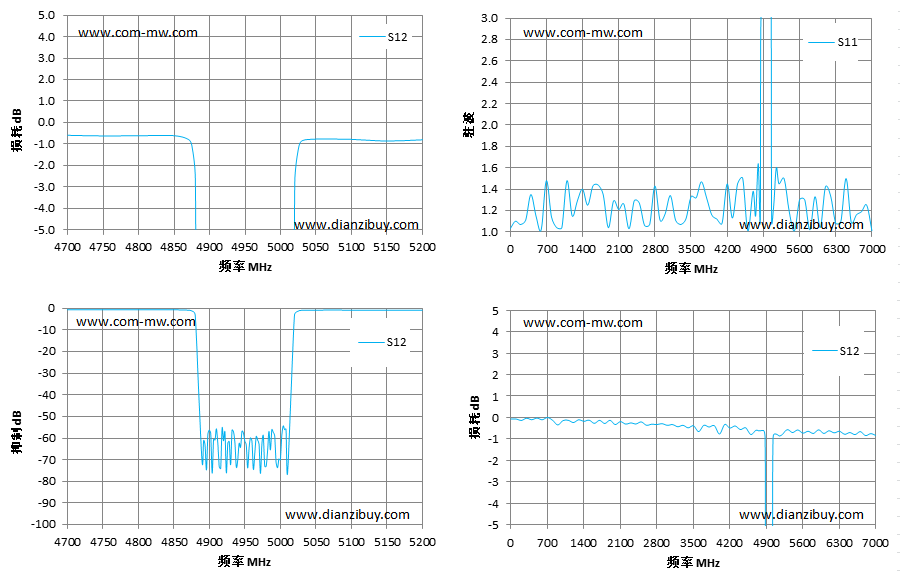

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
