滤波器
通带频率 1025~1375MHz,DC-900MHz≥45dBc,1.5GHz≥20dBc,MHz≥,,微带圆针
- ZBF15-L1200-350-061
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1025 | ~ | 1375 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 1.5 | GHz≥ | 20 | dBc | ||
| 带外抑制 | 1650-6000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 900 | 79.79 | 48.68 | -67.24 | -67.24 | -23.57 |
| 943 | 37.44 | 28.98 | -36.35 | -36.35 | 1.00 |
| 986 | 3.05 | 3.40 | -5.69 | -5.69 | 9.99 |
| 1029 | 1.30 | 1.35 | -1.52 | -1.52 | 6.40 |
| 1071 | 1.32 | 1.39 | -1.16 | -1.16 | 4.18 |
| 1114 | 1.25 | 1.27 | -1.01 | -1.01 | 3.39 |
| 1157 | 1.30 | 1.28 | -1.02 | -1.02 | 3.06 |
| 1200 | 1.33 | 1.32 | -1.00 | -1.00 | 2.87 |
| 1243 | 1.24 | 1.25 | -1.00 | -1.00 | 2.83 |
| 1286 | 1.15 | 1.18 | -1.03 | -1.03 | 2.88 |
| 1329 | 1.06 | 1.06 | -1.14 | -1.14 | 3.11 |
| 1371 | 1.12 | 1.07 | -1.40 | -1.40 | 3.61 |
| 1414 | 1.61 | 1.35 | -2.20 | -2.20 | 4.80 |
| 1457 | 5.25 | 3.80 | -6.33 | -6.33 | 5.85 |
| 1500 | 7.23 | 1.95 | -11.56 | -11.56 | 12.04 |
参考实物图

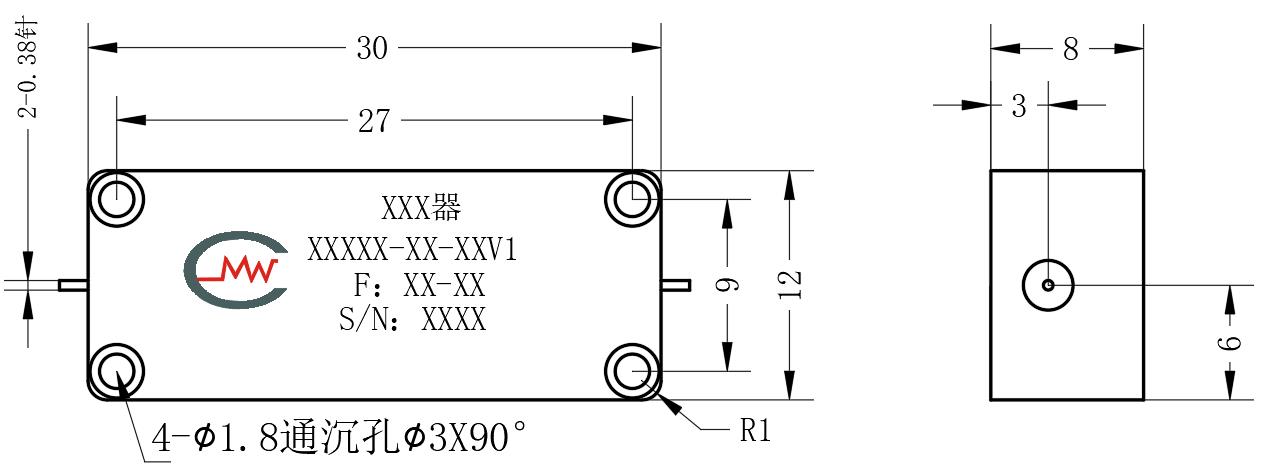

外形结构图（mm）

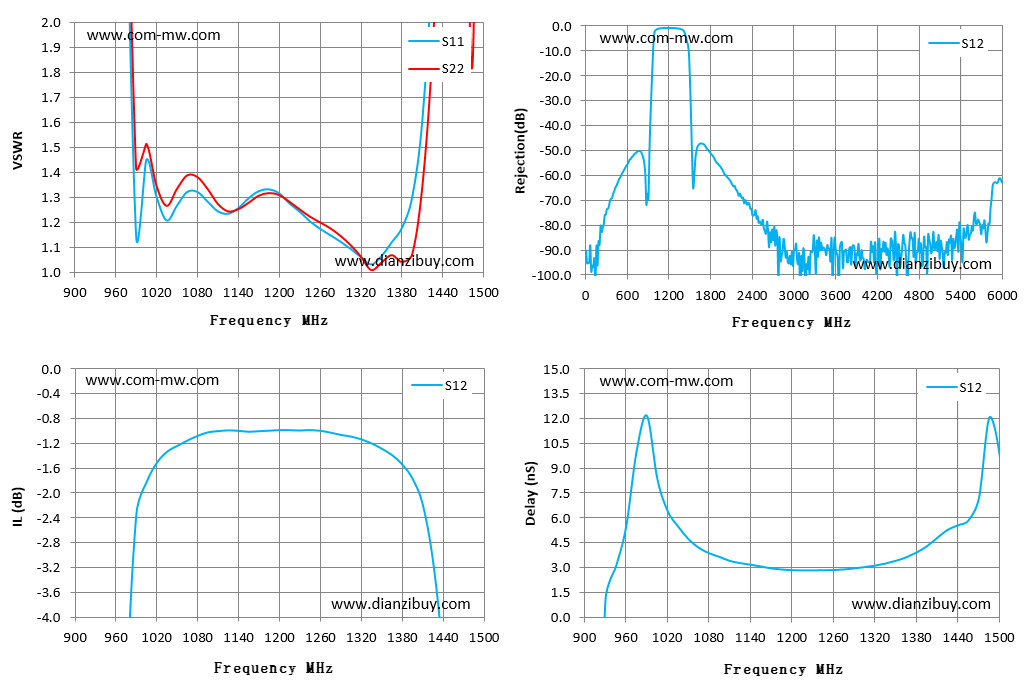

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
