产品
滤波器
阻带频率 902~928MHz,≥40dB,通带频率 DC~897MHz,933~3000MHz,SMA
- ZBSF6-C902-928-2389
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 902 | ~ | 928 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 897 | MHz | |
| 通带频率 | 933 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 898 | 1.3 | 1.31 | -1.86 | -2.05 |
| 901 | 5.65 | 5.2 | -35.25 | -5.76 |
| 903 | 6.36 | 4.22 | -90.75 | -14.53 |
| 906 | 3.29 | 6.26 | -78.06 | -17.74 |
| 908 | 5.7 | 6.89 | -69.38 | -27.73 |
| 911 | 6.51 | 5.13 | -70.47 | -40.49 |
| 913 | 6.86 | 5.84 | -72.92 | -44.27 |
| 916 | 6.85 | 7.71 | -62.09 | -44.04 |
| 918 | 6.87 | 7.89 | -65.2 | -50.65 |
| 921 | 6.95 | 7.98 | -60.27 | -34.9 |
| 923 | 7.07 | 7.96 | -59.12 | -19.96 |
| 926 | 7.17 | 7.8 | -59.07 | -7.95 |
| 928 | 7.09 | 7.48 | -62.67 | -5.24 |
| 931 | 5.89 | 5.83 | -17.73 | -0.29 |
| 933 | 1.67 | 1.46 | -2.16 | 5.59 |

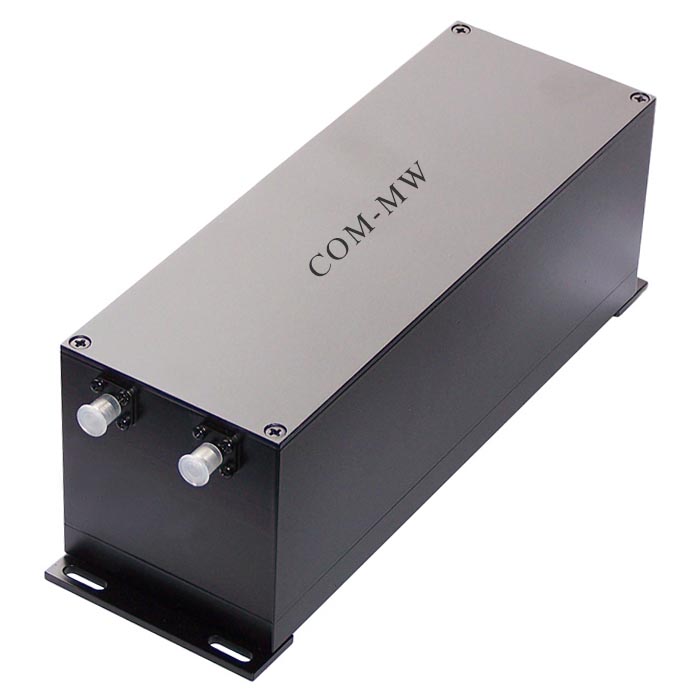

参考实物图

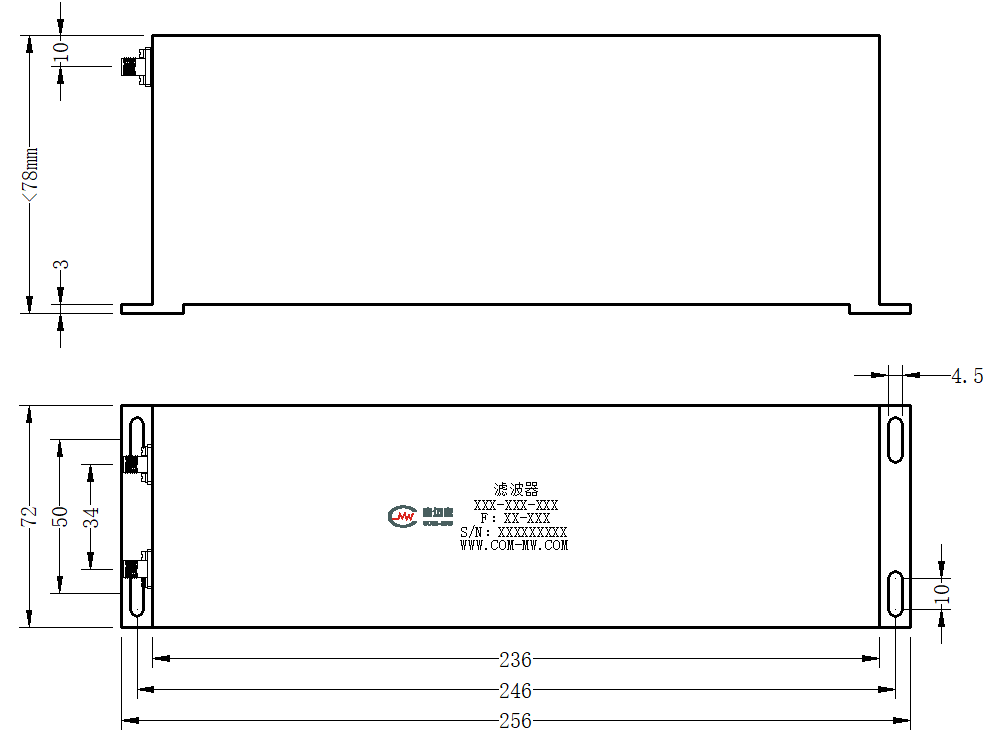

外形结构图（mm）

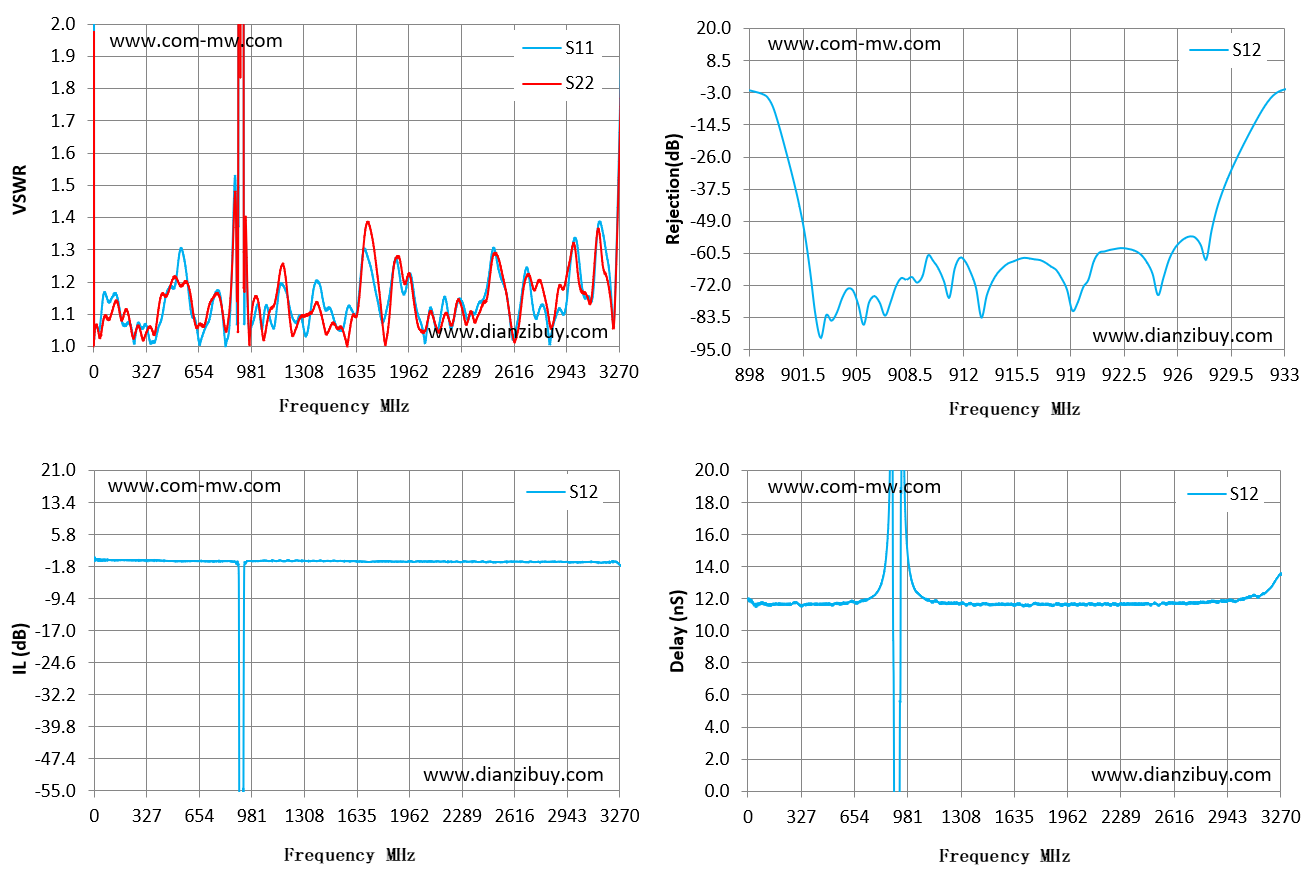

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
