数控衰减器
0.01~40GHz,衰减范围 0.5~31.5dB,步进0.5dB,0.2W,2.92
- DDA8-0.01-40G-17055
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 40 | GHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 8 | dB | ||
| 驻波比 | 1.8 | 2 | ||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.8 | dB |
| 1dB衰减精度 | 0.6 | 1 | 1.4 | dB |
| 2dB衰减精度 | 1.5 | 2 | 2.5 | dB |
| 4dB衰减精度 | 3 | 4 | 5 | dB |
| 8dB衰减精度 | 7.5 | 8 | 9.5 | dB |
| 16dB衰减精度 | 15.5 | 16 | 18.5 | dB |
其它参数
| 步进 | 0.5dB |
| 功率容量 | 0.2W |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作电压 | -5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制排针间距1.27 |
真值表（0:0V；1：+3.3~5V）
| 衰减量 | A1 | A2 | A3 | A4 | A5 | A6 |
| 0dB（直通） | 0 | 0 | 0 | 0 | 0 | 0 |
| 0.5dB | 0 | 0 | 0 | 0 | 0 | 1 |
| 1dB | 0 | 0 | 0 | 0 | 1 | 0 |
| 2dB | 0 | 0 | 0 | 1 | 0 | 0 |
| 4dB | 0 | 0 | 1 | 0 | 0 | 0 |
| 8dB | 0 | 1 | 0 | 0 | 0 | 0 |
| 16dB | 1 | 0 | 0 | 0 | 0 | 0 |
典型测试曲线图

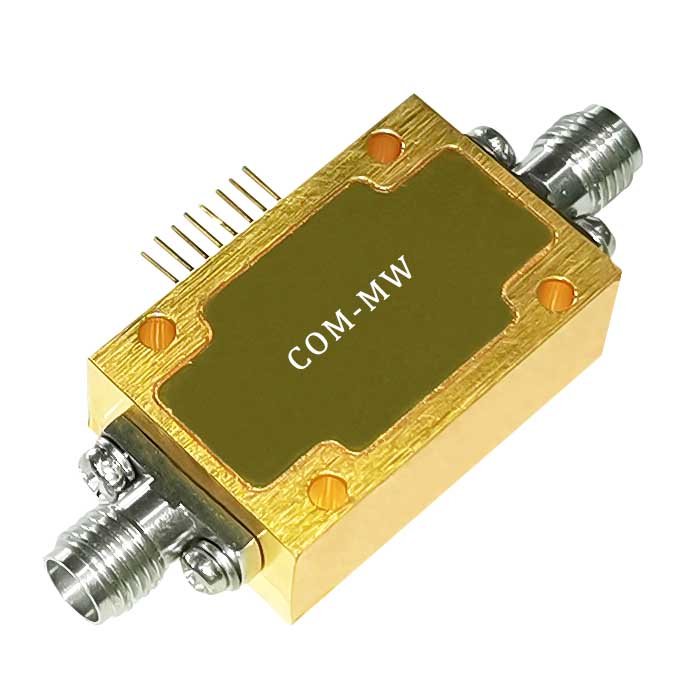

参考实物图
外形结构图（mm）
典型测试数据
| Frequency GHz | S11 A-0dB VSWR | S12 IL dB | A-0.5dB ATT dB | A-1dB ATT dB | A-2dB ATT dB | A-4dB ATT dB | A-8dB ATT dB | A-16dB ATT dB | A-31.5dB ATT dB | S22 A-0dB VSWR |
| 0.01 | 1.69 | -2.73 | -0.53 | -1.20 | -2.00 | -3.97 | -8.20 | -16.57 | -32.37 | 1.68 |
| 3.08 | 1.58 | -3.30 | -0.54 | -1.19 | -2.01 | -4.05 | -8.27 | -16.66 | -32.83 | 1.44 |
| 6.15 | 1.60 | -3.37 | -0.60 | -1.30 | -2.06 | -4.15 | -8.35 | -16.85 | -33.20 | 1.43 |
| 9.22 | 1.15 | -3.57 | -0.58 | -1.24 | -2.00 | -4.15 | -8.30 | -16.97 | -33.80 | 1.31 |
| 12.29 | 1.21 | -4.16 | -0.47 | -1.02 | -1.87 | -4.00 | -8.24 | -16.97 | -34.01 | 1.63 |
| 15.36 | 1.14 | -4.26 | -0.46 | -0.97 | -1.89 | -4.03 | -8.28 | -17.09 | -33.74 | 1.48 |
| 18.43 | 1.16 | -4.47 | -0.38 | -0.84 | -1.93 | -4.07 | -8.48 | -17.21 | -33.83 | 1.47 |
| 21.51 | 1.24 | -4.43 | -0.46 | -0.93 | -2.00 | -4.13 | -8.44 | -17.15 | -33.03 | 1.07 |
| 24.58 | 1.12 | -4.69 | -0.42 | -0.93 | -1.93 | -3.99 | -8.42 | -17.22 | -32.43 | 1.54 |
| 27.65 | 1.31 | -4.87 | -0.44 | -0.94 | -1.99 | -4.07 | -8.55 | -17.43 | -33.39 | 1.05 |
| 30.72 | 1.27 | -5.23 | -0.42 | -1.03 | -1.93 | -3.95 | -8.54 | -17.57 | -32.12 | 1.52 |
| 33.79 | 1.40 | -5.35 | -0.44 | -0.94 | -2.00 | -4.02 | -8.49 | -17.36 | -31.91 | 1.31 |
| 36.86 | 1.09 | -5.56 | -0.53 | -1.18 | -2.02 | -3.99 | -8.68 | -17.69 | -31.57 | 1.32 |
| 39.93 | 1.52 | -5.96 | -0.48 | -0.86 | -2.04 | -3.96 | -8.44 | -17.32 | -31.28 | 1.37 |
| 43.00 | 1.25 | -6.12 | -0.58 | -1.16 | -2.03 | -3.90 | -8.56 | -17.71 | -31.77 | 1.61 |
