产品
耦合器
7~18.5GHz, 耦合度40dB, 波导口, 400W
- ZDC25-40W7-18.5G-870
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7 | ~ | 18.5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 37.5 | 40 | 42.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 功率容量 | 400W设计保证 |
| 峰值功率 | 100KW设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | WRD700D26 |
| 输出端口 | OUT | WRD700D26 |
| 耦合端口 | C | SMA-F |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 7 | 1.02 | 1.02 | -0.17 | -37.69 | -20.9 |
| 7.86 | 1.02 | 1.07 | -0.16 | -39.43 | -17.83 |
| 8.71 | 1.03 | 1.11 | -0.17 | -40.32 | -22.4 |
| 9.57 | 1.03 | 1.11 | -0.09 | -40.86 | -30.64 |
| 10.43 | 1.04 | 1.12 | -0.14 | -41.15 | -23.73 |
| 11.28 | 1.02 | 1.18 | -0.14 | -41.31 | -25.08 |
| 12.14 | 1.03 | 1.14 | -0.15 | -41.26 | -17.76 |
| 13 | 1.02 | 1.04 | -0.16 | -41.21 | -29.82 |
| 13.85 | 1.01 | 1.07 | -0.16 | -41.14 | -27.3 |
| 14.71 | 1.04 | 1.18 | -0.16 | -40.92 | -29.99 |
| 15.56 | 1.03 | 1.18 | -0.15 | -40.65 | -31.71 |
| 16.42 | 1.02 | 1.28 | -0.16 | -40.3 | -19.37 |
| 17.28 | 1.08 | 1.3 | -0.16 | -39.85 | -19.46 |
| 18.13 | 1.07 | 1.21 | -0.15 | -39.4 | -22.27 |
| 18.99 | 1.05 | 1.06 | -0.16 | -38.99 | -20.8 |

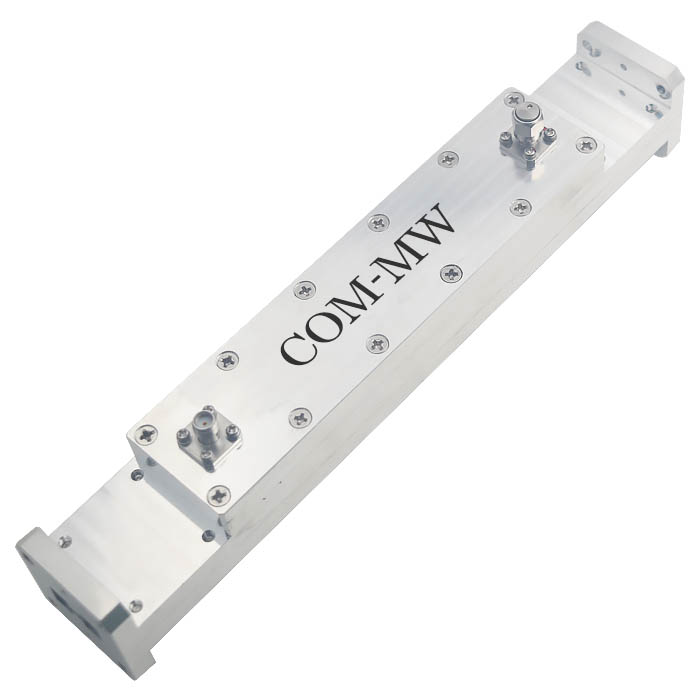

参考实物图

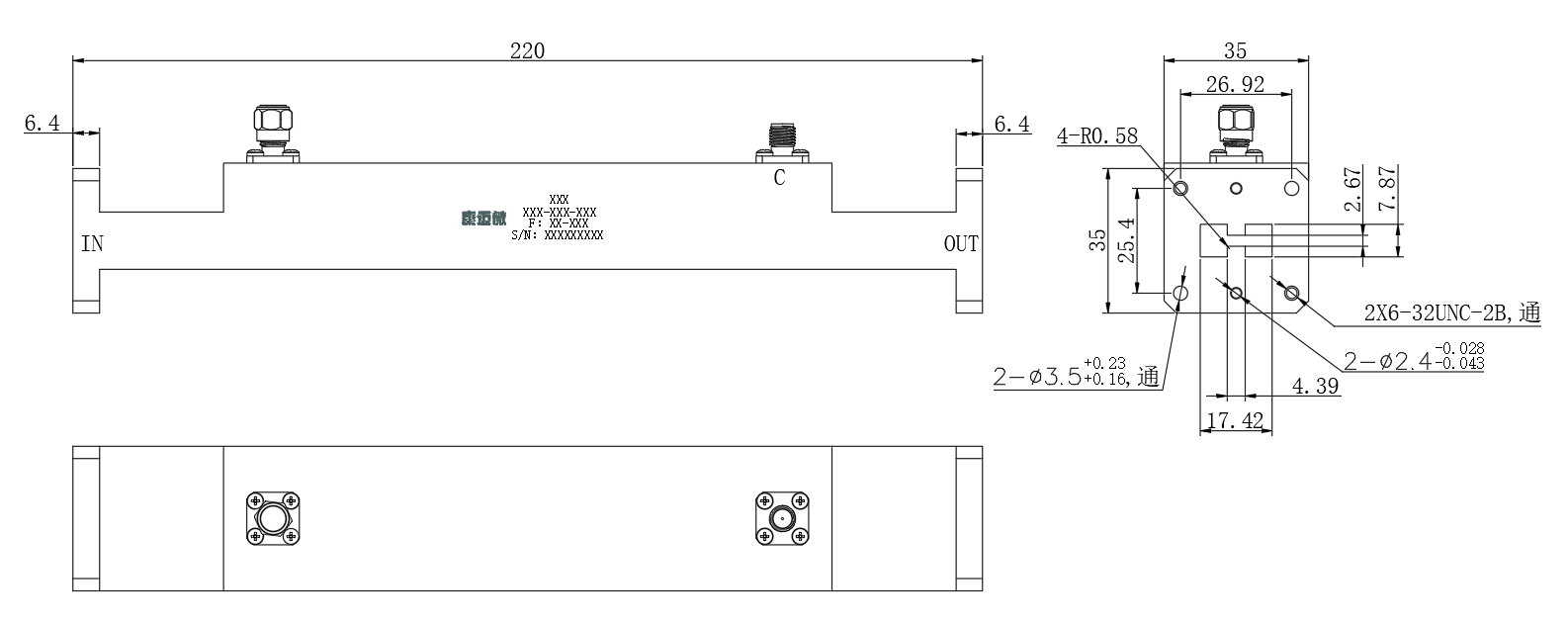

外形结构图（mm）

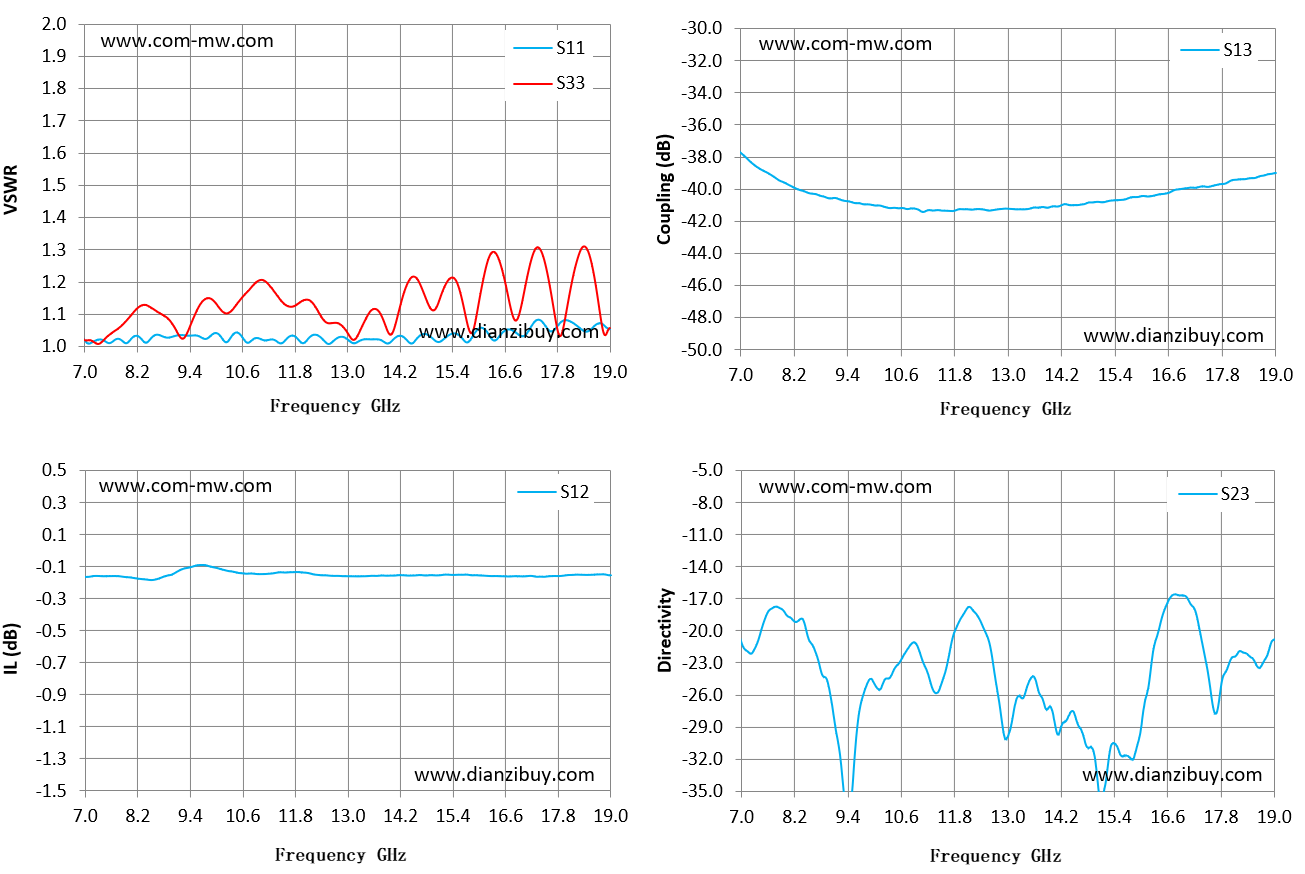

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
