产品
滤波器
阻带频率223~235MHz, ≥50dB, 通带频率DC~213MHz, 245~1000MHz, N
- K6-223-235-10N50200-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 223 | ~ | 235 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 213 | MHz | |
| 通带频率 | 245 | ~ | 1000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 213 | -1.71 | 1.17 |
| 218 | -9.97 | 1.28 |
| 223 | -72.01 | 10.33 |
| 225 | -69.74 | 43.91 |
| 226 | -67.76 | 49.28 |
| 227 | -57.34 | 43.11 |
| 228 | -65.15 | 35.52 |
| 229 | -68.72 | 42.28 |
| 230 | -60.98 | 43.68 |
| 231 | -71.60 | 47.49 |
| 232 | -59.61 | 41.57 |
| 235 | -69.23 | 34.35 |
| 240 | -10.33 | 11.48 |
| 245 | -1.88 | 1.31 |
| 300 | -0.22 | 1.27 |

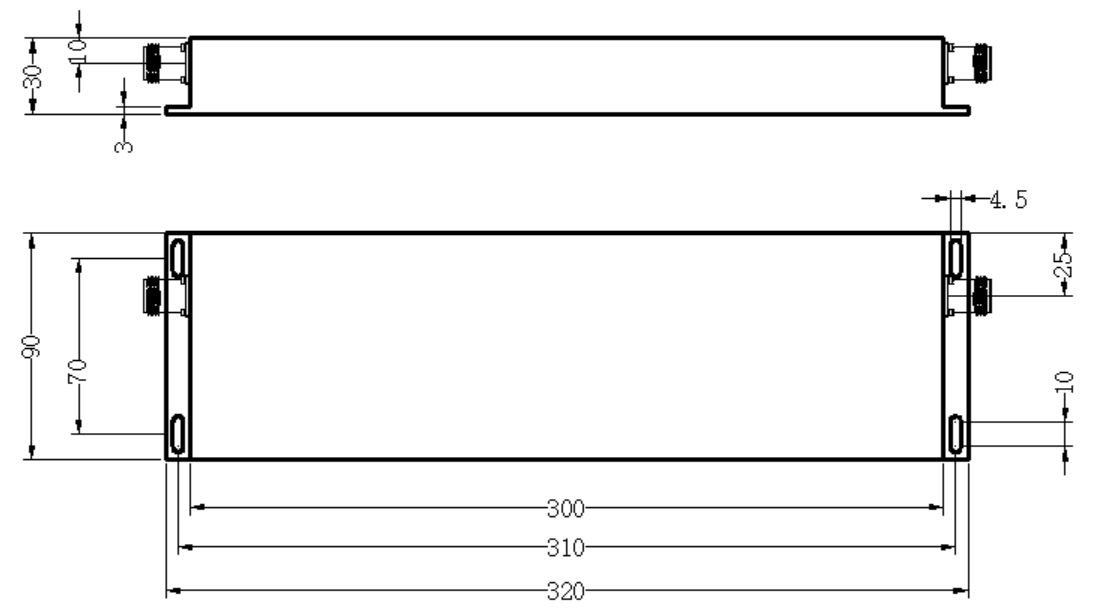

外形结构图（mm）

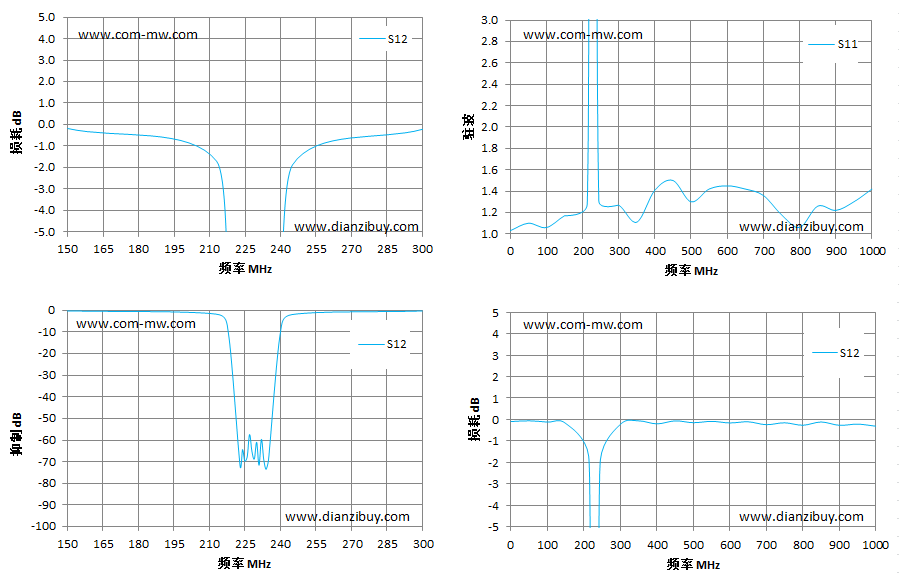

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
