产品
耦合器
5~1250MHz, 耦合度10.5dB, 微带焊盘, 1W, 工业级
- ZDC9-10.5L5-1250-1974
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，75Ω阻抗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1250 | MHz |
| 插入损耗 | 1.2 | 1.6 | dB | |
| 耦合度 | 10 | 10.5 | 11 | dB |
| 方向性 | 8 | 12 | dB | |
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.35 |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 75Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | --- |
| 输出端口 | 6 | --- |
| 耦合端口 | 3 | --- |
| 隔离端口 | 4（接75Ω电阻） | --- |
| 接地端口 | 2 | --- |

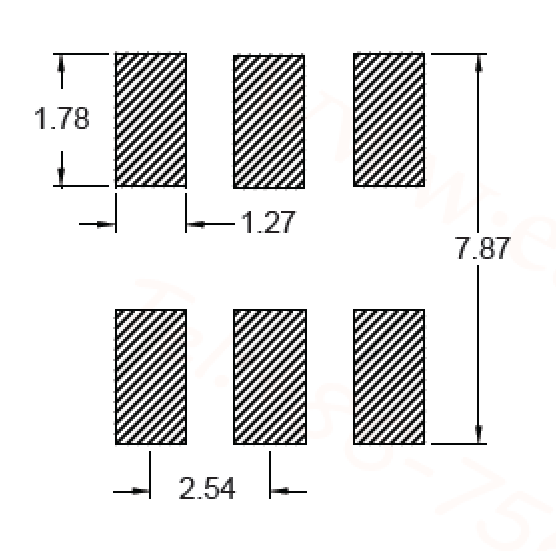

建议PCB布局图

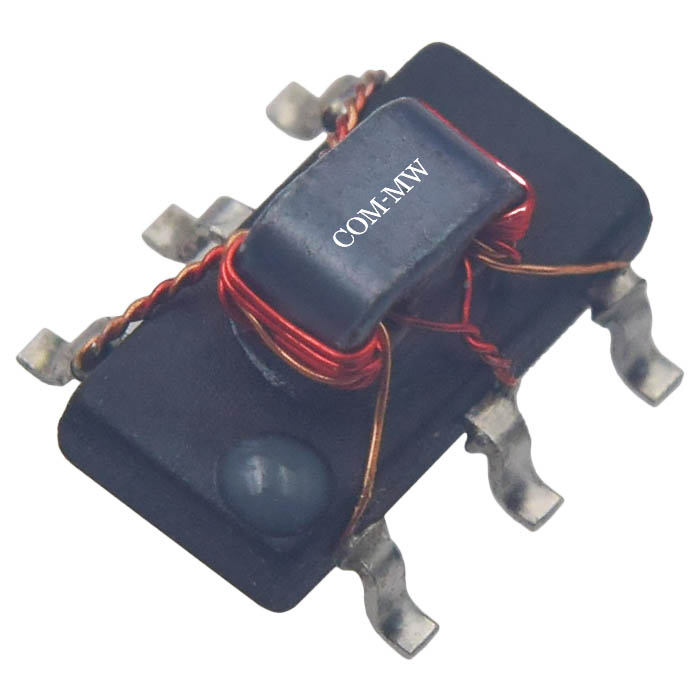

参考实物图

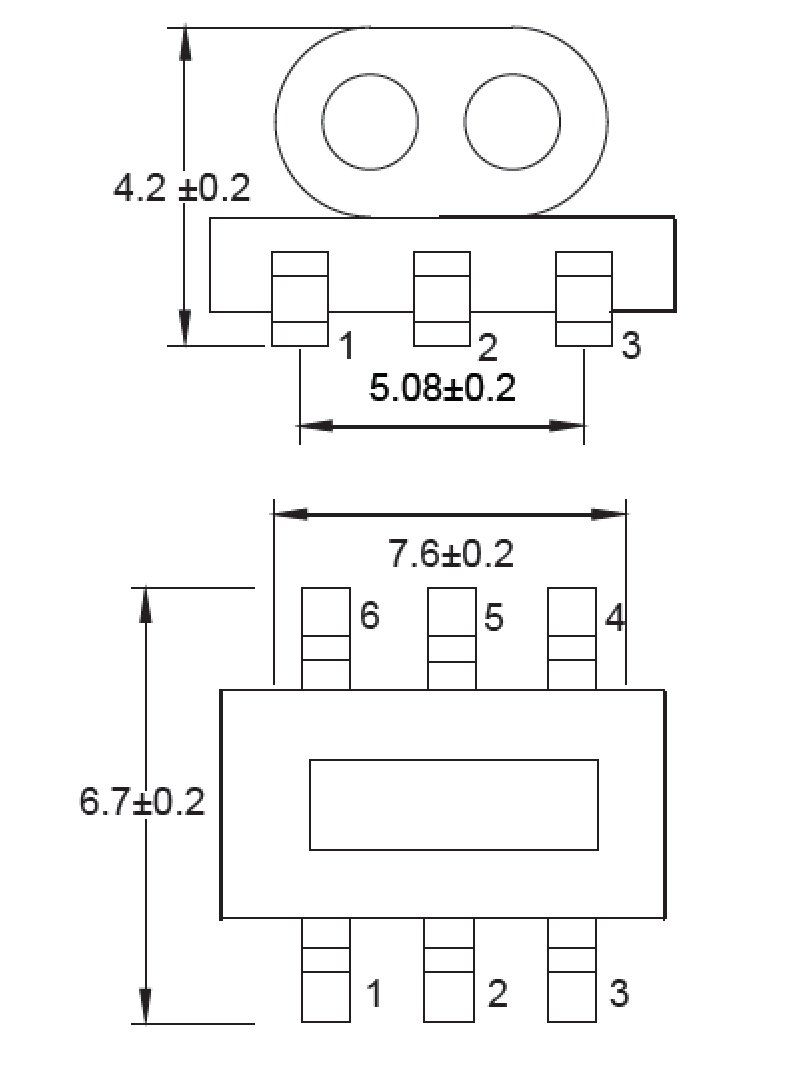

外形结构图（mm）

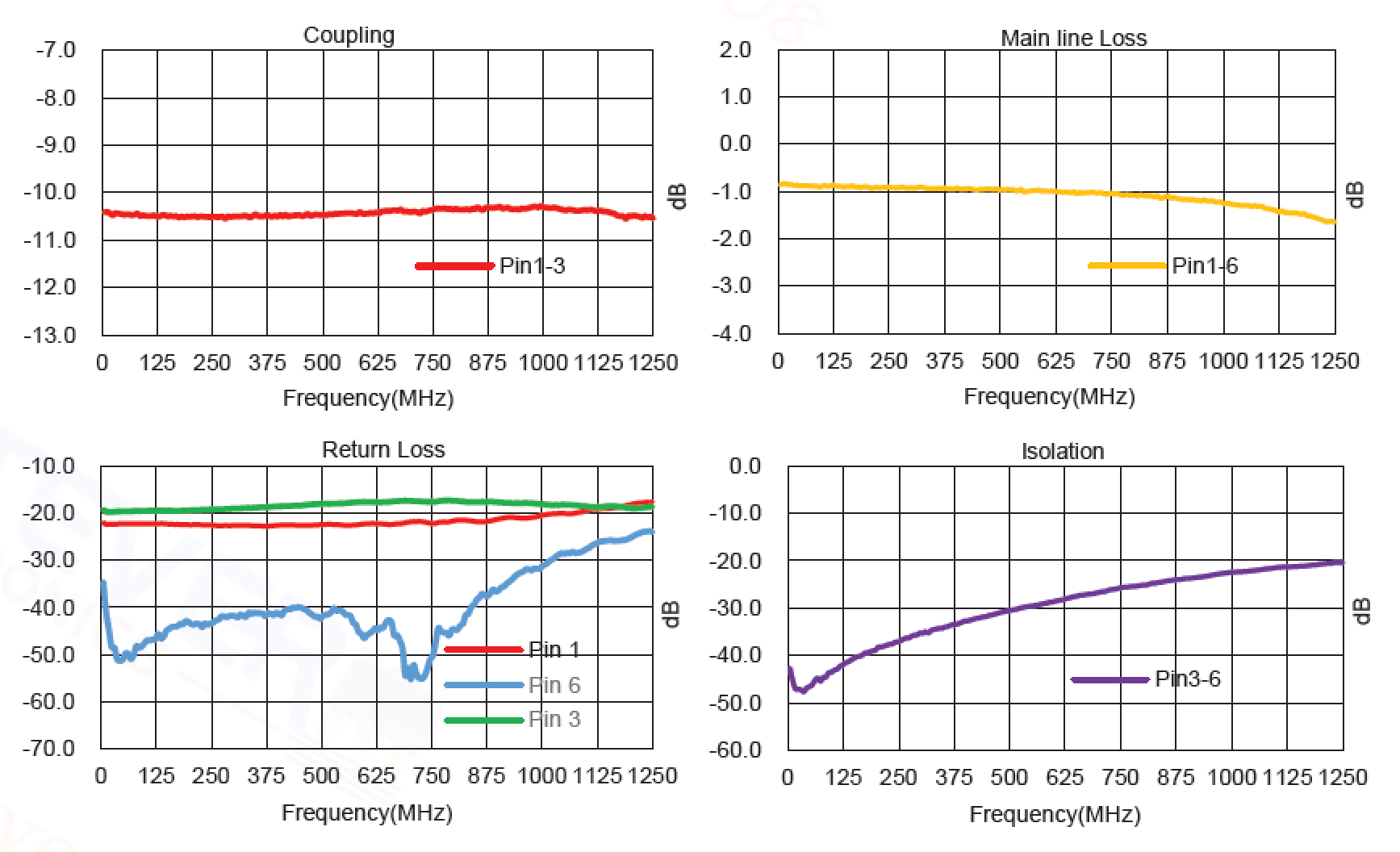

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
