产品
滤波器
通带频率 4.96~6GHz,6.1(点频)GHz≥60dB,6.2-14GHz≥60dB,SMA
- ZBF5-C5.48-1.04G-3870
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.96 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 6.1(点频) | GHz≥ | 60 | dB | ||
| 带外抑制 | 6.2-14 | GHz≥ | 60 | dB | ||
| 带外抑制 | DC-4.5 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.50 | 80.05 | 70.19 | -87.97 | -7.56 |
| 4.64 | 71.74 | 57.20 | -73.35 | 0.09 |
| 4.79 | 49.19 | 41.65 | -47.40 | 0.96 |
| 4.93 | 4.67 | 4.67 | -5.42 | 8.80 |
| 5.07 | 1.12 | 1.17 | -0.86 | 4.11 |
| 5.21 | 1.17 | 1.10 | -0.75 | 3.37 |
| 5.36 | 1.11 | 1.09 | -0.73 | 3.14 |
| 5.50 | 1.04 | 1.07 | -0.71 | 3.14 |
| 5.64 | 1.15 | 1.08 | -0.74 | 3.31 |
| 5.79 | 1.20 | 1.24 | -0.87 | 3.88 |
| 5.93 | 1.34 | 1.34 | -1.13 | 5.48 |
| 6.07 | 15.82 | 17.07 | -31.00 | 6.28 |
| 6.21 | 27.34 | 25.99 | -67.60 | 2.95 |
| 6.36 | 25.29 | 27.50 | -89.18 | -1.71 |
| 6.50 | 32.37 | 34.99 | -102.05 | 46.08 |

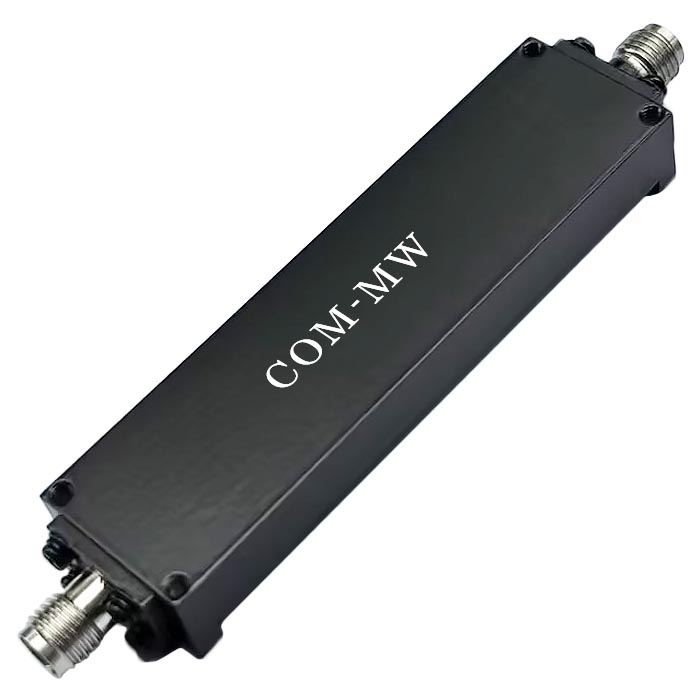

参考实物图

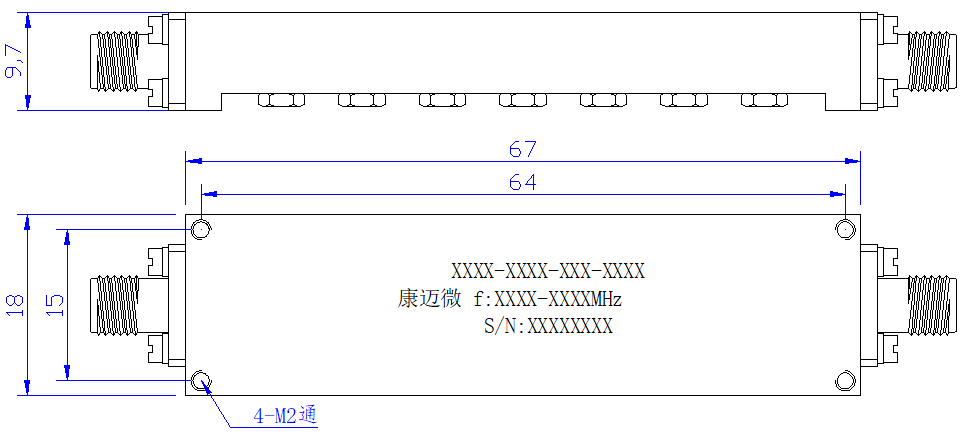

外形结构图（mm）

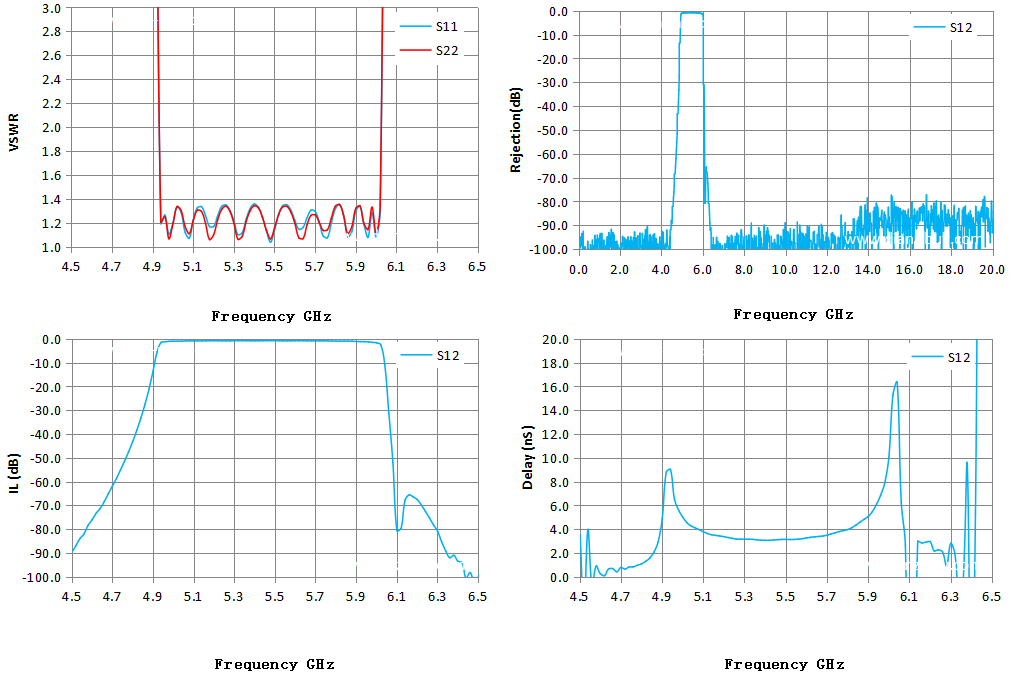

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
