低噪声放大器
0.009~3000MHz,增益 40dB,噪声系数 2.5dB,P-1dB功率 10dBm,SMA
- DLNA9-0.009-3000-1166
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.009 | ~ | 3000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | 3 | 4 | dB | |
| 噪声系数 | 2.5 | 3 | dB | |
| 驻波比 | 2 | 2.5 | ||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 70dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 0.009 | 1.28 | 2.42 | 43.15 | / | / |
| 10 | 1.28 | 1.63 | 43.44 | 1.63 | 17.80 |
| 300 | 1.38 | 1.59 | 44.22 | 0.76 | 17.10 |
| 580 | 1.28 | 1.66 | 44.33 | 0.88 | 17.00 |
| 870 | 1.21 | 1.79 | 44.70 | 0.79 | 16.60 |
| 1150 | 1.26 | 1.87 | 44.72 | 1.03 | 16.32 |
| 1440 | 1.41 | 1.90 | 44.57 | 1.24 | 16.10 |
| 1720 | 1.51 | 1.79 | 44.76 | 1.20 | 15.80 |
| 2010 | 1.55 | 1.58 | 44.94 | 1.15 | 15.30 |
| 2290 | 1.60 | 1.47 | 44.75 | 1.16 | 15.10 |
| 2580 | 1.69 | 1.36 | 44.30 | 1.33 | 15.00 |
| 2860 | 1.77 | 1.27 | 43.71 | 1.50 | 14.60 |
| 3150 | 1.96 | 1.22 | 43.02 | 1.54 | 14.20 |
| 3430 | 2.27 | 1.32 | 42.36 | 1.40 | 13.90 |
| 3720 | 2.80 | 1.38 | 41.75 | 1.24 | 13.30 |
| 4000 | 3.38 | 1.29 | 41.34 | 1.36 | 12.50 |
参考实物图
外形结构图（mm）

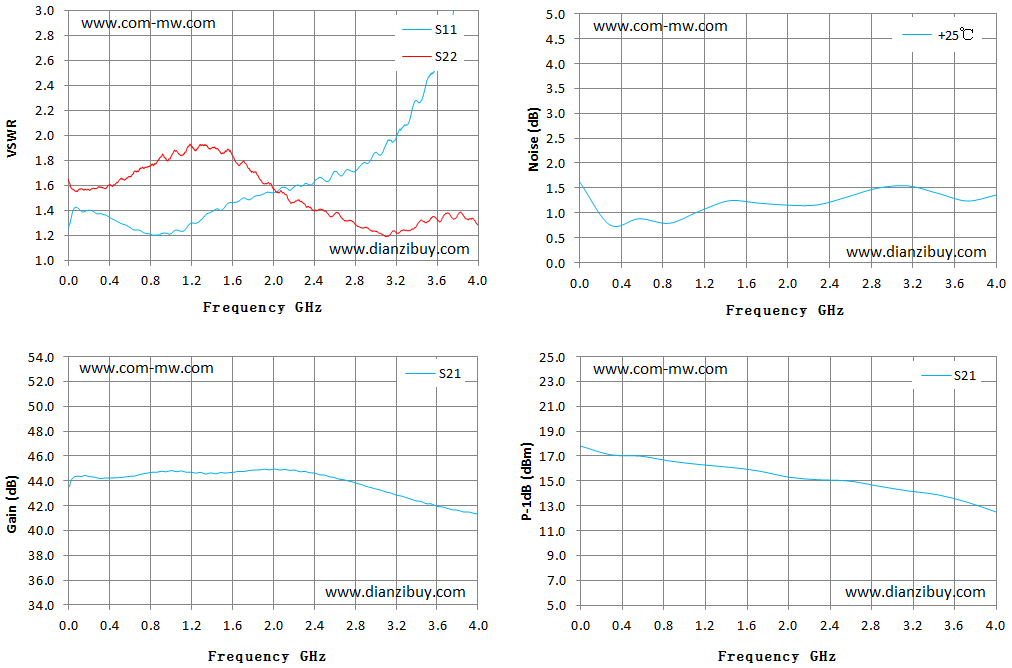

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
