产品
滤波器
通带频率 47.2~49.92GHz,DC-46GHz≥60dBc,50.2GHz≥25dB,波导口
- ZBF25-W48.56-2.72G-877
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 47.2 | ~ | 49.92 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-46 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 50.2 | GHz≥ | 25 | dB | ||
| 带外抑制 | 50.5-62 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ500 |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 46.00 | 209.92 | 125.86 | -67.70 | 8.27 |
| 46.36 | 105.91 | 1109.71 | -76.75 | 2.02 |
| 46.71 | 54.51 | 101.83 | -65.53 | -0.14 |
| 47.07 | 1.58 | 1.20 | -3.20 | 5.38 |
| 47.43 | 1.19 | 1.11 | -1.09 | 2.24 |
| 47.79 | 1.18 | 1.20 | -0.80 | 1.79 |
| 48.14 | 1.12 | 1.09 | -0.66 | 1.62 |
| 48.50 | 1.11 | 1.06 | -0.59 | 1.54 |
| 48.86 | 1.07 | 1.11 | -0.50 | 1.53 |
| 49.21 | 1.09 | 1.07 | -0.48 | 1.61 |
| 49.57 | 1.30 | 1.29 | -0.61 | 1.81 |
| 49.93 | 1.22 | 1.16 | -1.12 | 2.86 |
| 50.29 | 51.82 | 227.02 | -41.58 | 0.76 |
| 50.64 | 57.29 | 46.49 | -65.06 | -0.45 |
| 51.00 | 53.93 | 31.23 | -69.46 | -12.58 |

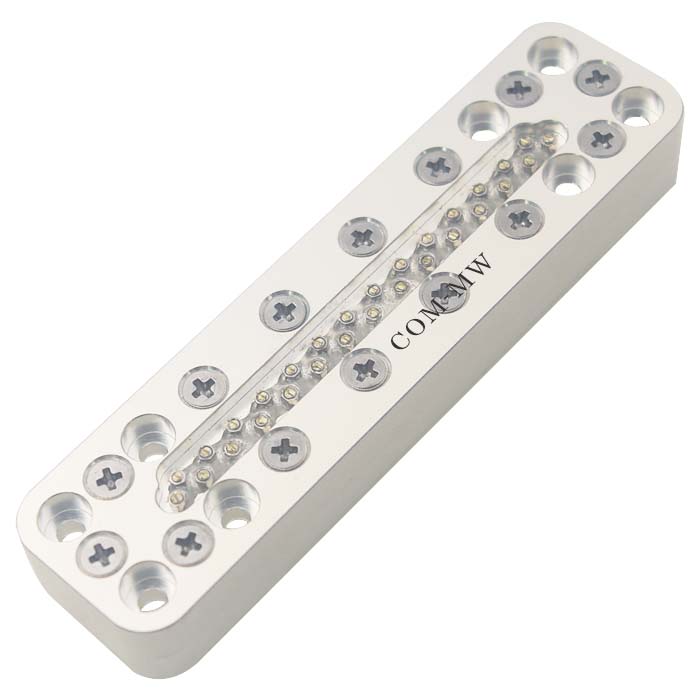

参考实物图
外形结构图（mm）

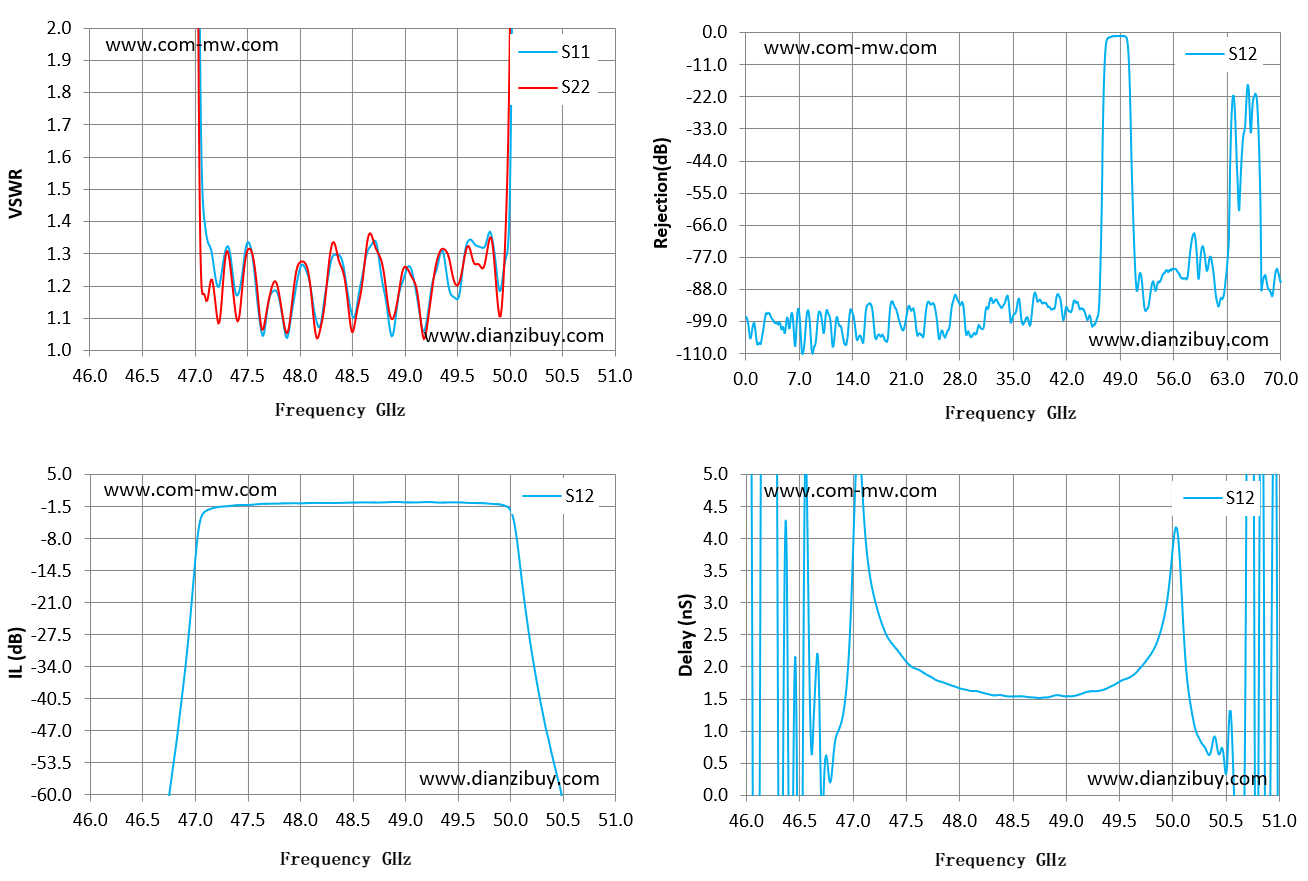

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
