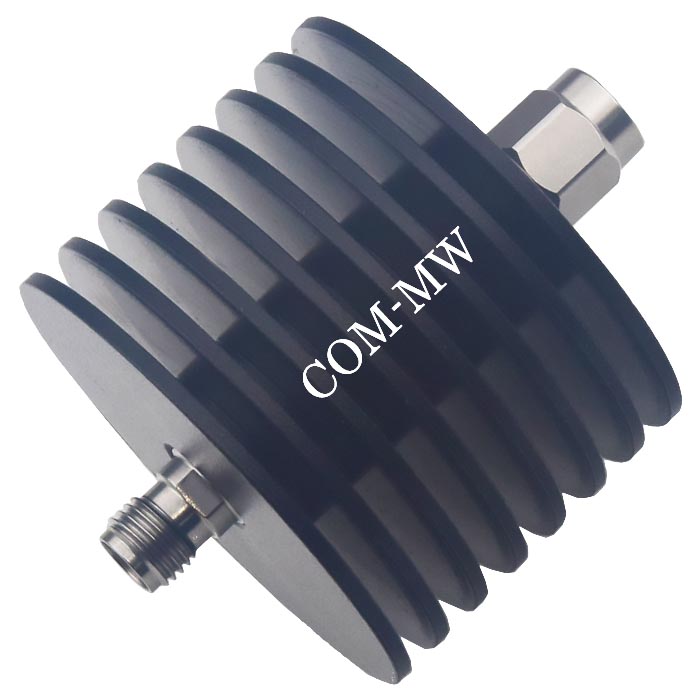

工作频率DC~8GHz, 衰减度6dB, 20W, 50Ω, SMA-JK
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 8 | GHz |
衰减度 | 5.5 | 6 | 6.5 | dB |
驻波比 | 1.2 |
功率容量 | 20W设计保证 |
阻抗 | 50Ω |
接口形式 | SMA-JK |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -45~+85℃设计保证 |
其它 | SMA-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

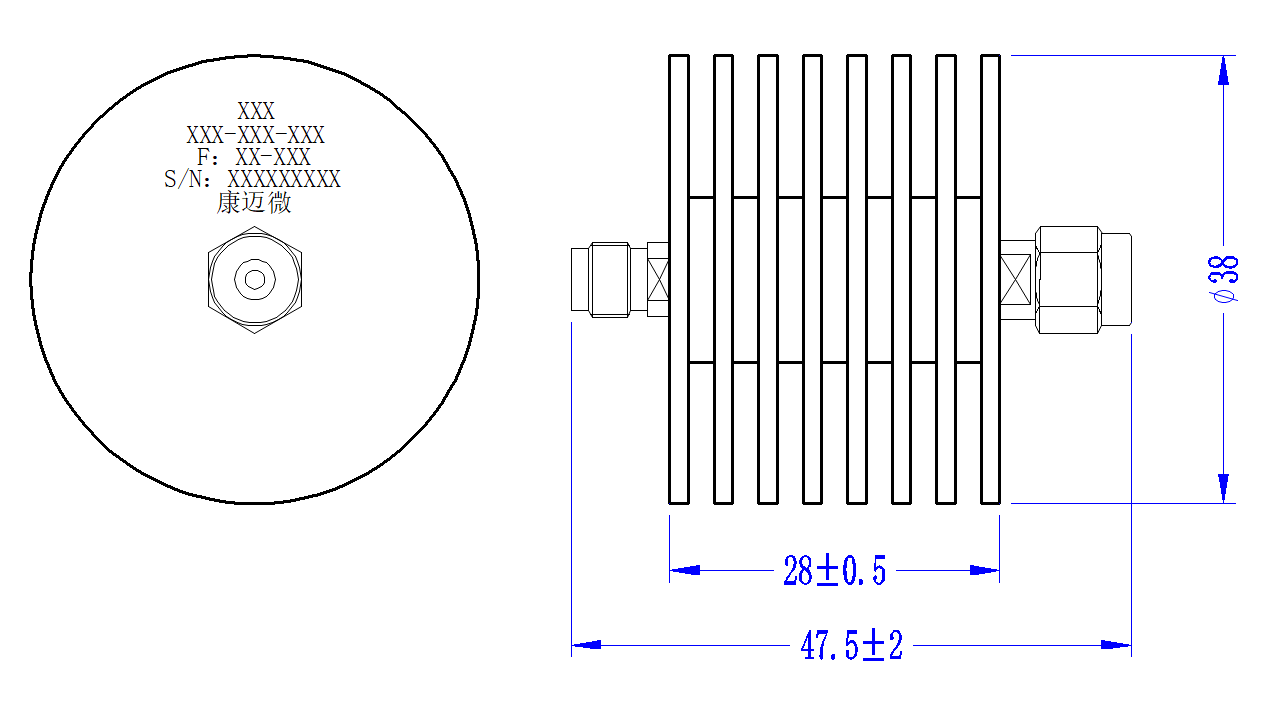

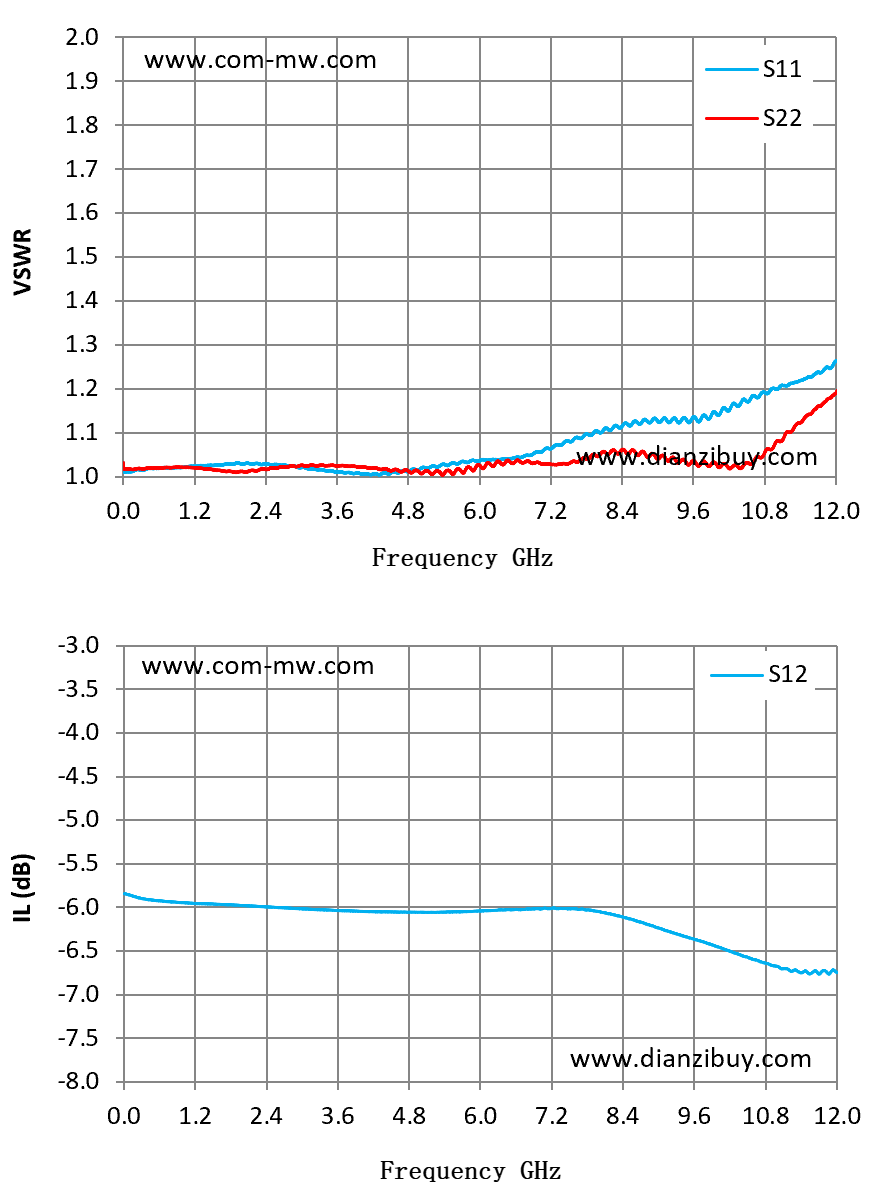

Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
---|---|---|---|
0.01 | 1.01 | 1.01 | -5.91 |
0.86 | 1.02 | 1.02 | -5.94 |
1.71 | 1.03 | 1.01 | -5.97 |
2.57 | 1.03 | 1.02 | -6 |
3.43 | 1.01 | 1.03 | -6.03 |
4.29 | 1.01 | 1.02 | -6.05 |
5.14 | 1.02 | 1.01 | -6.06 |
6 | 1.04 | 1.03 | -6.04 |
6.86 | 1.05 | 1.03 | -6.02 |
7.71 | 1.09 | 1.04 | -6.02 |
8.57 | 1.12 | 1.06 | -6.14 |
9.43 | 1.13 | 1.04 | -6.33 |
10.29 | 1.17 | 1.03 | -6.53 |
11.14 | 1.21 | 1.09 | -6.7 |
12 | 1.26 | 1.19 | -6.74 |
