通带频率 565~678MHz,DC-88MHz≥50dBc,225-508.5MHz≥30dBc,表面贴装
- SC-BP621.5-113
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 565 | ~ | 678 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-88 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 225-508.5 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 730-980 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 980-1500 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 其它 | 矩形系数@30dB≤2，-1dB带宽≥113MHz |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.40 | 182.44 | 235.79 | -48.62 | -48.62 | 0.89 |
| 0.43 | 120.25 | 1273.40 | -49.53 | -49.53 | 0.60 |
| 0.46 | 76.13 | 125.39 | -53.07 | -53.07 | -0.51 |
| 0.49 | 48.49 | 57.25 | -57.67 | -57.67 | -9.77 |
| 0.51 | 36.78 | 38.27 | -57.50 | -57.50 | -0.69 |
| 0.54 | 13.87 | 13.27 | -25.16 | -25.16 | 5.98 |
| 0.57 | 1.07 | 1.19 | -2.81 | -2.81 | 17.47 |
| 0.60 | 1.61 | 1.57 | -1.97 | -1.97 | 9.06 |
| 0.63 | 1.43 | 1.37 | -1.85 | -1.85 | 7.65 |
| 0.66 | 1.39 | 1.47 | -2.05 | -2.05 | 8.06 |
| 0.69 | 1.30 | 1.23 | -2.91 | -2.91 | 10.73 |
| 0.71 | 1.40 | 1.89 | -7.33 | -7.33 | 19.26 |
| 0.74 | 14.20 | 20.35 | -45.74 | -45.74 | -17.32 |
| 0.77 | 32.42 | 53.98 | -55.66 | -55.66 | -1.26 |
| 0.80 | 53.21 | 93.51 | -58.54 | -58.54 | -2.31 |

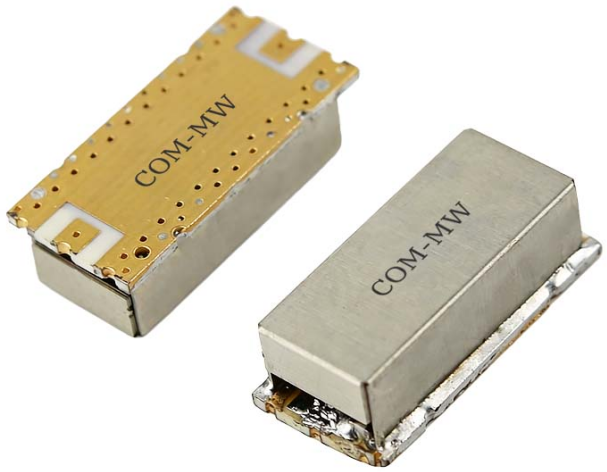

参考实物图
外形结构图（mm）

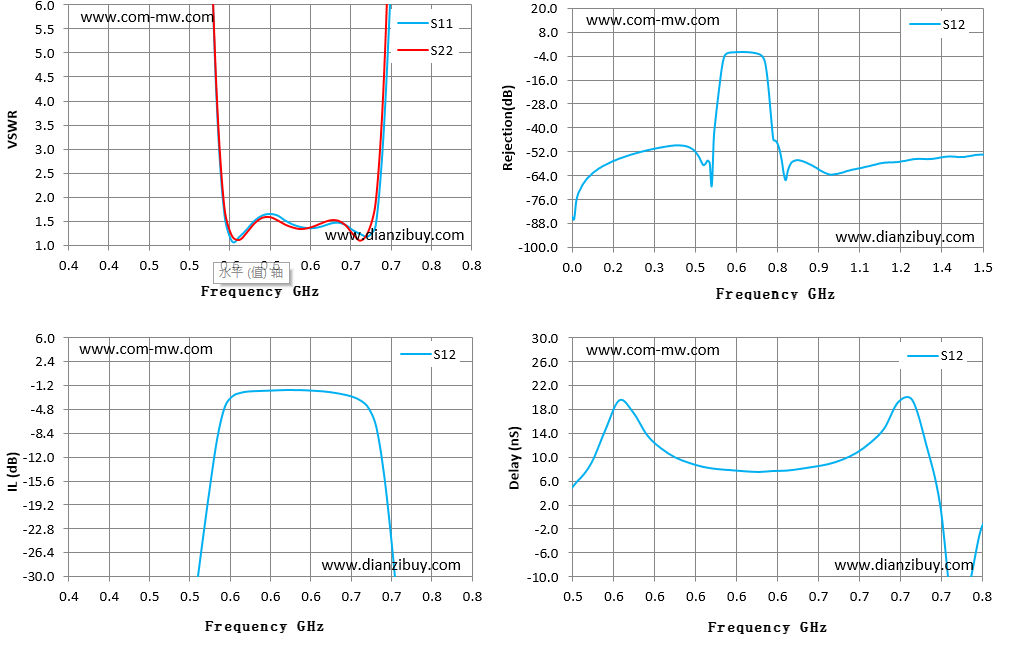

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
