产品
开关滤波器组
开关滤波路数四选一,SMA,SMP
- DSS3-4R6-12G-4242
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 插入损耗 | / | / | 6 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 驻波比 | / | / | 1.8 | |||
| 通带频率一 | / | / | 6 | ~ | 8 | GHz |
| 频率一抑制 | 2-5 | GHz≥ | 45 | dB | ||
| 频率一抑制 | 8.5-12 | GHz≥ | 45 | dB | ||
| 通带频率二 | / | / | 7 | ~ | 9 | GHz |
| 频率二抑制 | 2-6 | GHz≥ | 45 | dB | ||
| 频率二抑制 | 10-15 | GHz≥ | 45 | dB | ||
| 通带频率三 | / | / | 8 | ~ | 10 | GHz |
| 频率三抑制 | 2-7 | GHz≥ | 45 | dB | ||
| 频率三抑制 | 11-15 | GHz≥ | 45 | dB | ||
| 通带频率四 | / | / | 9 | ~ | 12 | GHz |
| 频率四抑制 | 2-8 | GHz≥ | 45 | dB | ||
| 频率四抑制 | 13-15 | GHz≥ | 45 | dB |
其它参数
| 开关滤波路数 | 四选一 |
| 开关时间 | 200ns |
| 接口形式 | SMA-F可拆0.38mm针（输入） |
| 接口形式 | SMP-M（输出） |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20dBm设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 50mA（单路） |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
真值表
| . | C1 | C2 | C3 | C4 | C5 |
| 频率一 | 0 | 0 | |||
| 频率二 | 0 | 1 | |||
| 频率三 | 1 | 0 | |||
| 频率四 | 1 | 1 |

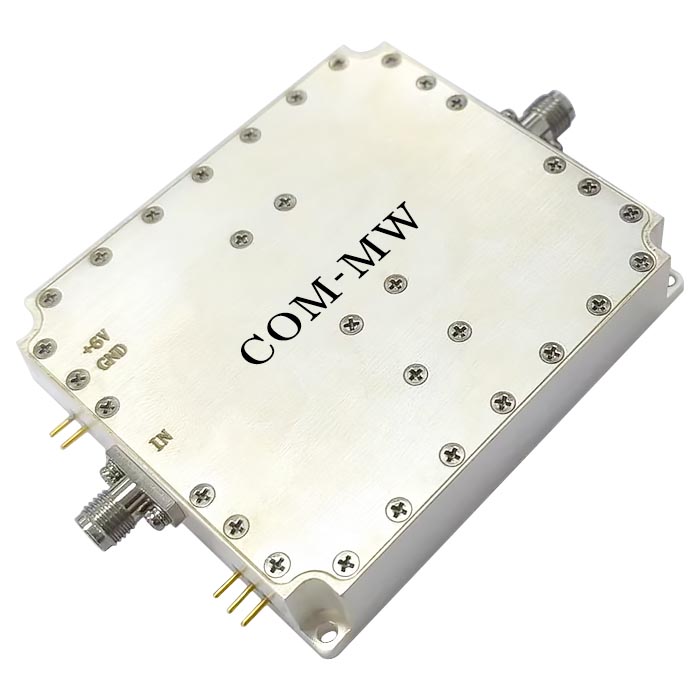

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
