通带频率 6~26.5GHz,DC-5GHz≥60dB,SMA
- DCHPF1-M6-26.5G-294
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 26.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W(设计保证) |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 5 | 107.46 | 1643.48 | -60.49 | 0.18 |
| 6.71 | 1.28 | 1.27 | -0.44 | -2.19 |
| 8.43 | 1.28 | 1.27 | -0.29 | 0.41 |
| 10.14 | 1.44 | 1.42 | -0.32 | 0.03 |
| 11.86 | 1.23 | 1.23 | -0.23 | 0.04 |
| 13.57 | 1.11 | 1.07 | -0.2 | 0.08 |
| 15.29 | 1.4 | 1.42 | -0.26 | -0.06 |
| 17 | 1.25 | 1.15 | -0.24 | 0.06 |
| 18.71 | 1.26 | 1.21 | -0.19 | 0.06 |
| 20.43 | 1.18 | 1.15 | -0.22 | -0.04 |
| 22.14 | 1.31 | 1.3 | -0.33 | -0.3 |
| 23.86 | 1.47 | 1.47 | -0.21 | 0.12 |
| 25.57 | 1.36 | 1.24 | -0.58 | 1.31 |
| 27.29 | 1.17 | 1.22 | -0.75 | -0.08 |
| 29 | 1.74 | 1.67 | -3.19 | -0.01 |

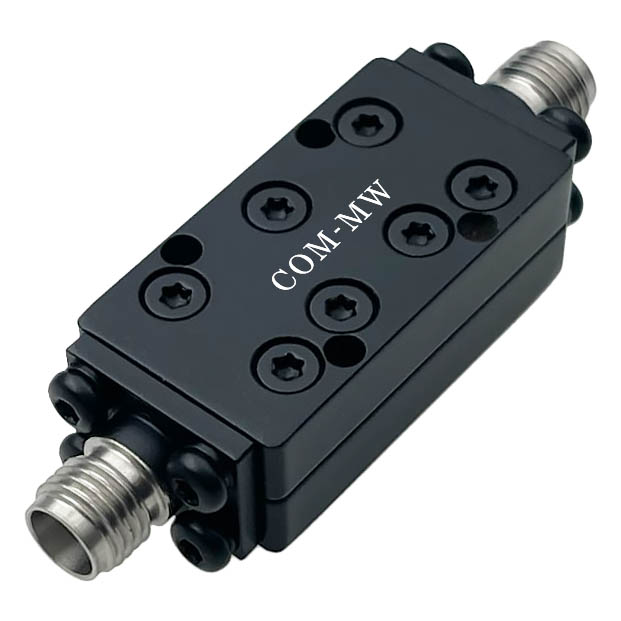

参考实物图

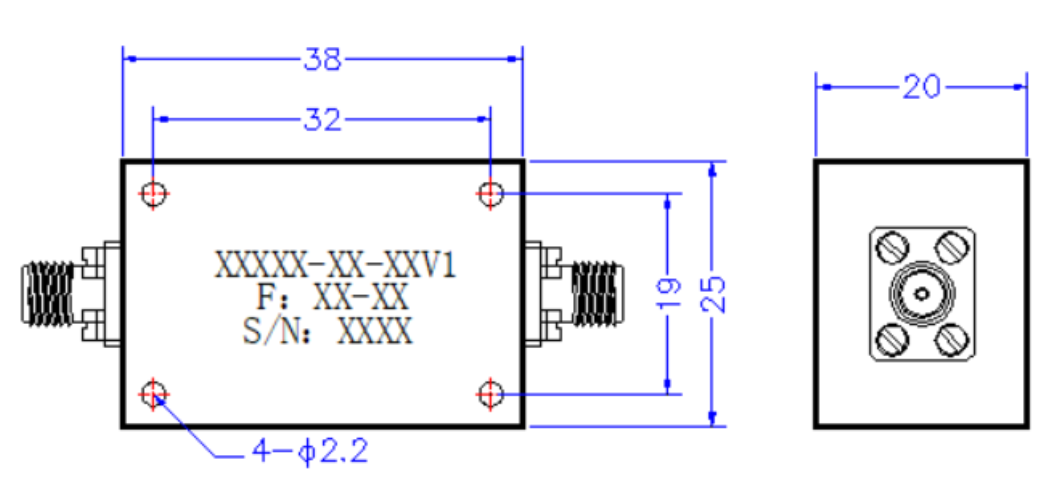

外形结构图（mm）

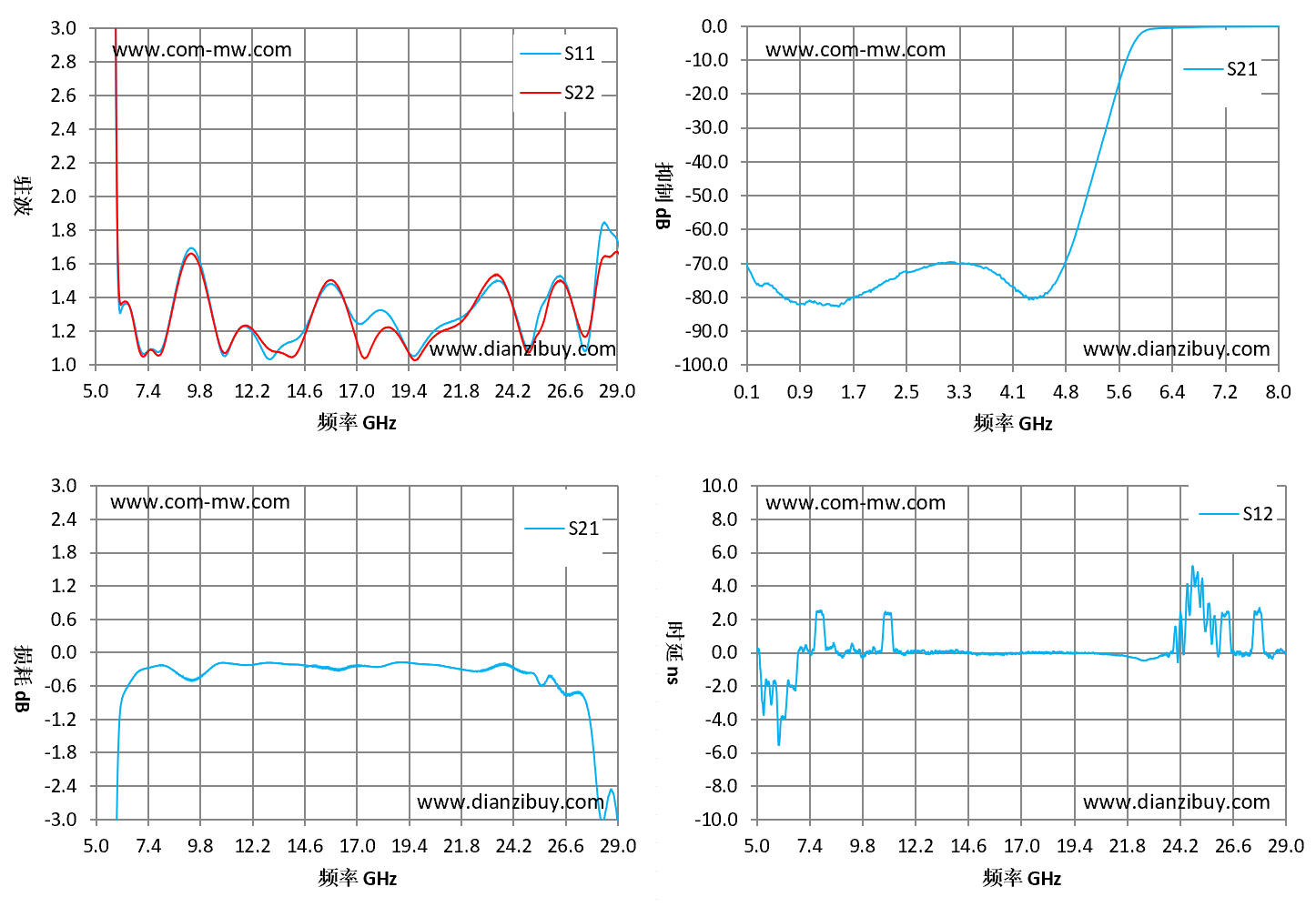

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
