产品
滤波器
通带频率一1300~1420MHz, 通带频率二8500~8700MHz, 微带圆针
- ZCB-C1.3-8.7G-A531
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，低损耗
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1300 | ~ | 1420 | MHz |
| 通带频率二 | / | / | 8500 | ~ | 8700 | MHz |
| 通带一损耗 | / | / | 0.5 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 8.5-8.7 | GHz≥ | 50 | dBc | ||
| 通带二抑制度 | 1.3-1.42 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 17-17.4 | GHz≥ | 35 | dB |
其它参数
| 接口形式 | 微带圆针0.5mm |
| 阻抗 | 50Ω |
| 表面 | 镀金1um |
| 功率容量 | 5W设计保证 |
| 工作温度 | -45~+85℃ |
| 储存温度 | -55~+85℃ |
端口定义
| 1 | 公共端 | OUT |
| 2 | 通带一 | L |
| 3 | 通带二 | X |
| 4 | 接地端 | 外壳 |
参考实物图

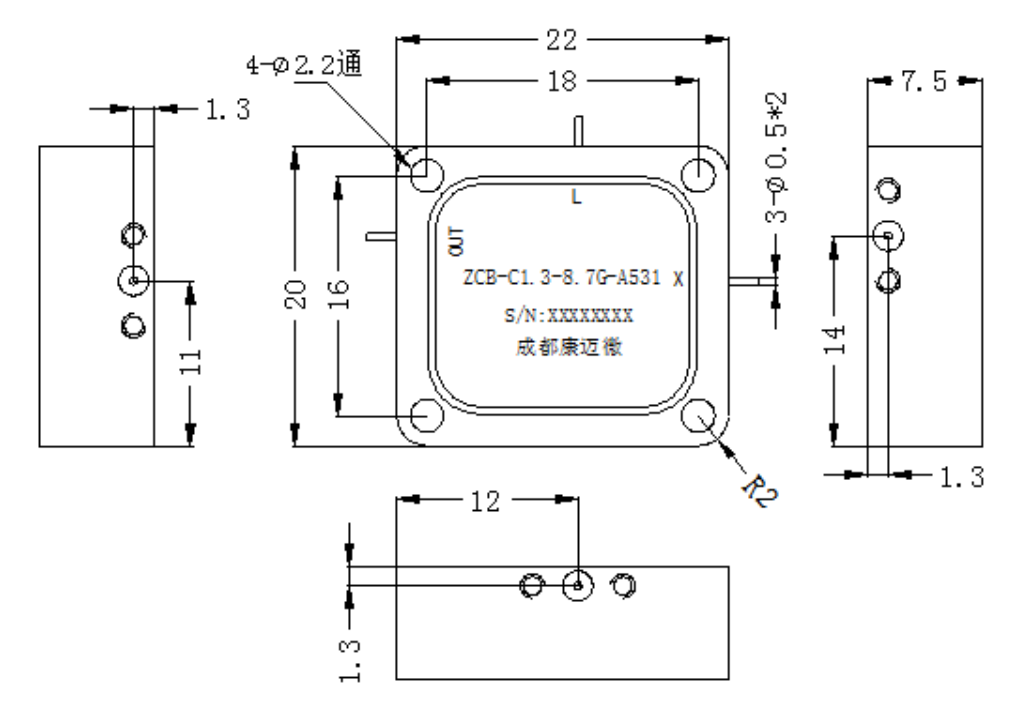

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
