滤波器
通带频率5480~5520MHz, 5500±80MHz≥40dB, 5500±180MHz≥70dB, SMA
- ZBF-BC5500-40-1614
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5480 | ~ | 5520 | MHz |
| 中心损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 5500±80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 5500±180 | MHz≥ | 70 | dB | ||
| 带外抑制 | 0.5-4.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 6-18 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 带宽 | 0.5dB带宽≥40MHz |
| 相对湿度 | 5%~95%设计保证 |
| 绝对时延 | ≤25ns |
| 时延波动 | ≤5ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+80℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 5400 | 824.31 | 673.05 | -58.17 | 4.94 |
| 5414 | 165.71 | 343.12 | -49.16 | 3.46 |
| 5429 | 53.14 | 72.91 | -39.14 | 2.5 |
| 5443 | 21.9 | 23.89 | -28.01 | 5.19 |
| 5457 | 5.32 | 4.95 | -10.27 | 24.56 |
| 5471 | 1.27 | 1.22 | -2.8 | 22.73 |
| 5486 | 1.05 | 1.04 | -2.27 | 17.53 |
| 5500 | 1.06 | 1.04 | -2.09 | 16.45 |
| 5514 | 1.25 | 1.22 | -2.08 | 17.48 |
| 5529 | 1.06 | 1.19 | -2.75 | 21.67 |
| 5543 | 3.24 | 4.17 | -8.23 | 27.17 |
| 5557 | 17.27 | 21.78 | -26.45 | 7.41 |
| 5571 | 49.9 | 48.08 | -38.79 | 3.3 |
| 5586 | 194.2 | 102.93 | -49.59 | 2.32 |
| 5600 | 1000.37 | 286.58 | -59.38 | 0.6 |

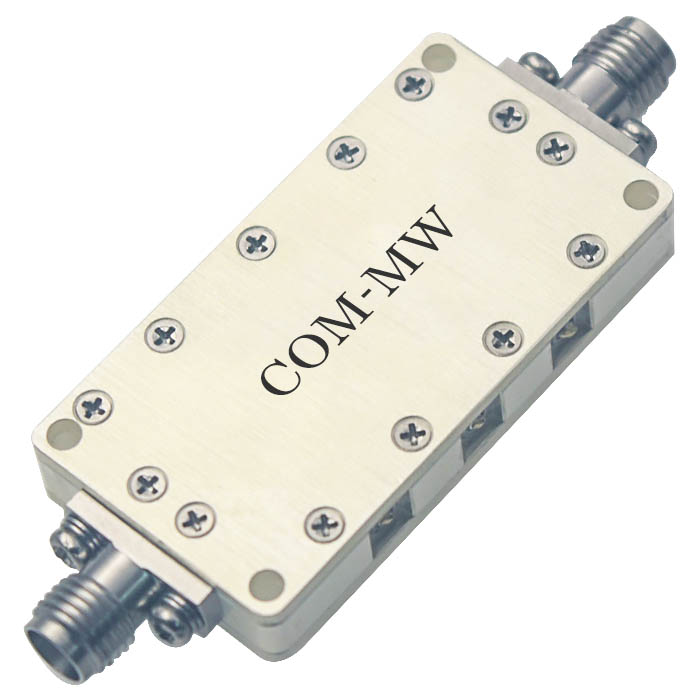

参考实物图

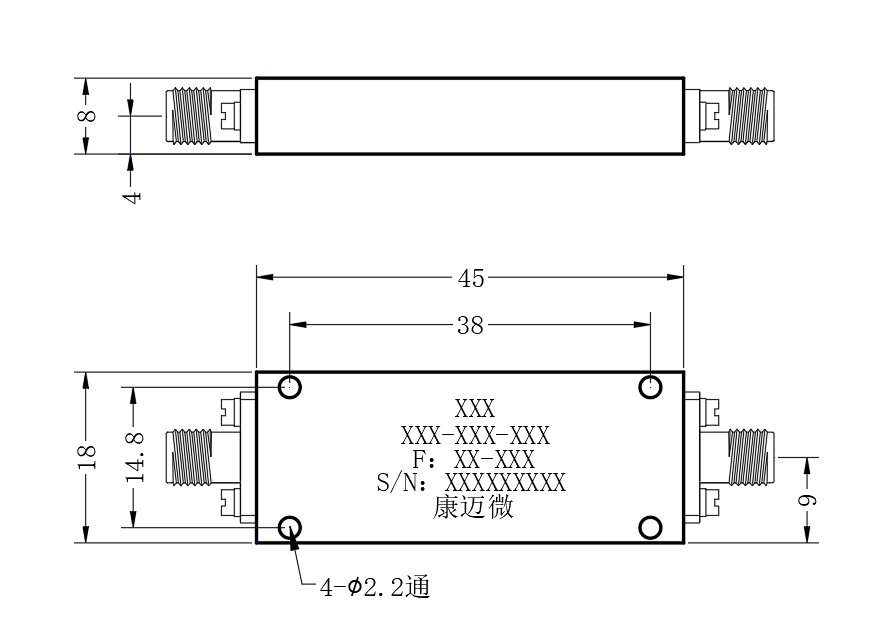

外形结构图（mm）

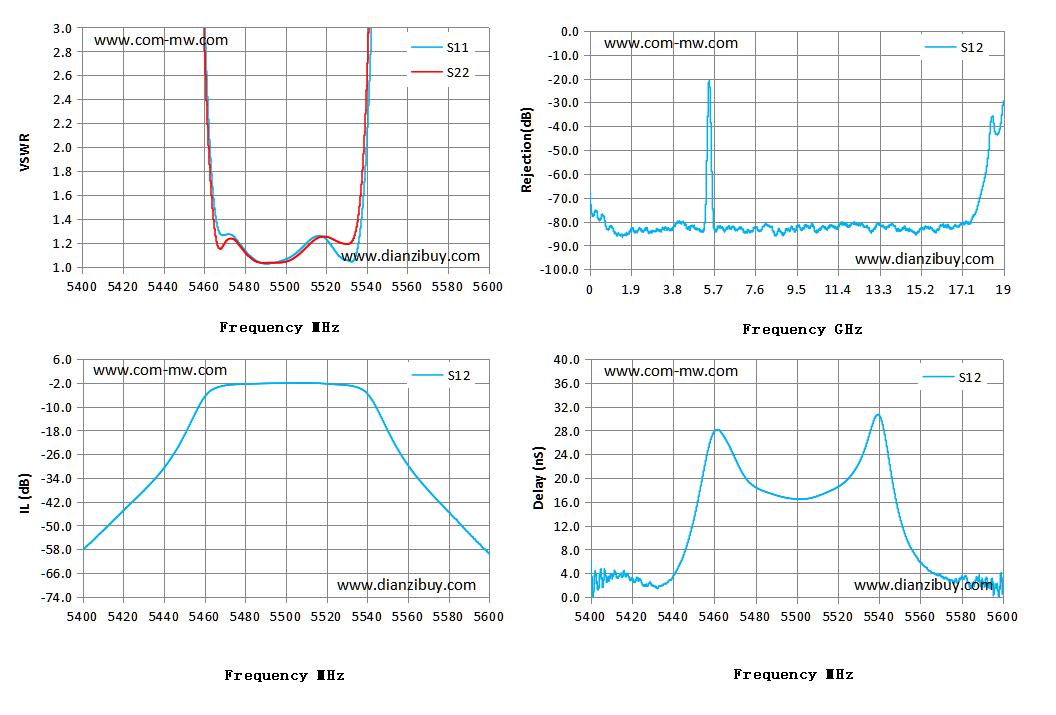

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
