通带频率 1200~1800MHz,DC-800MHz≥45dBc,2200-3000MHz≥45dBc,表面贴装
- ZBF15-L1500-600-1813
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带内平坦度 | ＜0.2 | （峰峰值） | dB | |||
| 带外抑制 | DC-800 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 2200-3000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1000 | 27.37 | 28.76 | -42.68 | -42.68 | 0.75 |
| 1079 | 12.92 | 11.68 | -17.63 | -17.63 | 3.16 |
| 1157 | 1.52 | 1.38 | -2.13 | -2.13 | 4.74 |
| 1236 | 1.08 | 1.15 | -1.35 | -1.35 | 2.97 |
| 1314 | 1.22 | 1.24 | -1.18 | -1.18 | 2.29 |
| 1393 | 1.06 | 1.13 | -1.06 | -1.06 | 2.08 |
| 1471 | 1.23 | 1.31 | -1.13 | -1.13 | 1.91 |
| 1550 | 1.26 | 1.39 | -1.22 | -1.22 | 1.90 |
| 1629 | 1.20 | 1.35 | -1.27 | -1.27 | 1.96 |
| 1707 | 1.18 | 1.26 | -1.38 | -1.38 | 2.08 |
| 1786 | 1.10 | 1.12 | -1.64 | -1.64 | 2.45 |
| 1864 | 1.64 | 1.70 | -2.48 | -2.48 | 2.99 |
| 1943 | 2.82 | 1.63 | -4.74 | -4.74 | 4.68 |
| 2021 | 13.43 | 8.85 | -20.39 | -20.39 | 2.51 |
| 2100 | 24.55 | 21.50 | -39.26 | -39.26 | 1.05 |

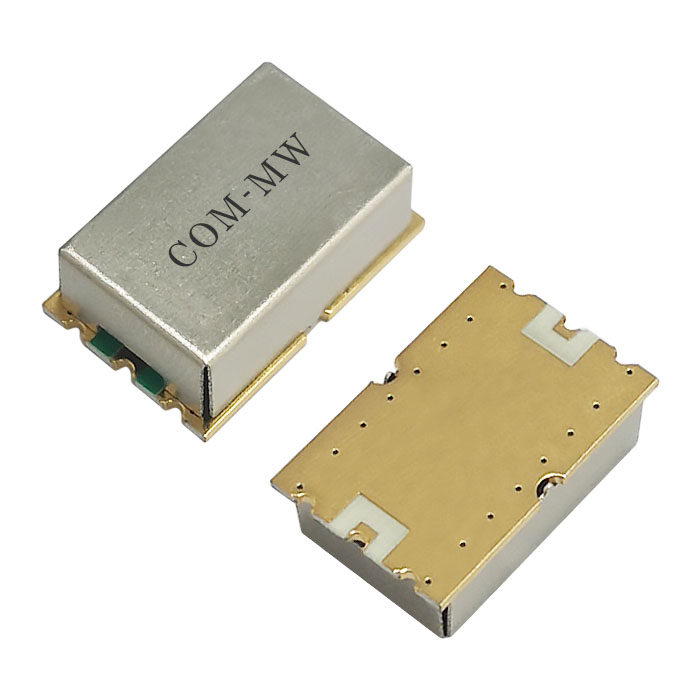

参考实物图

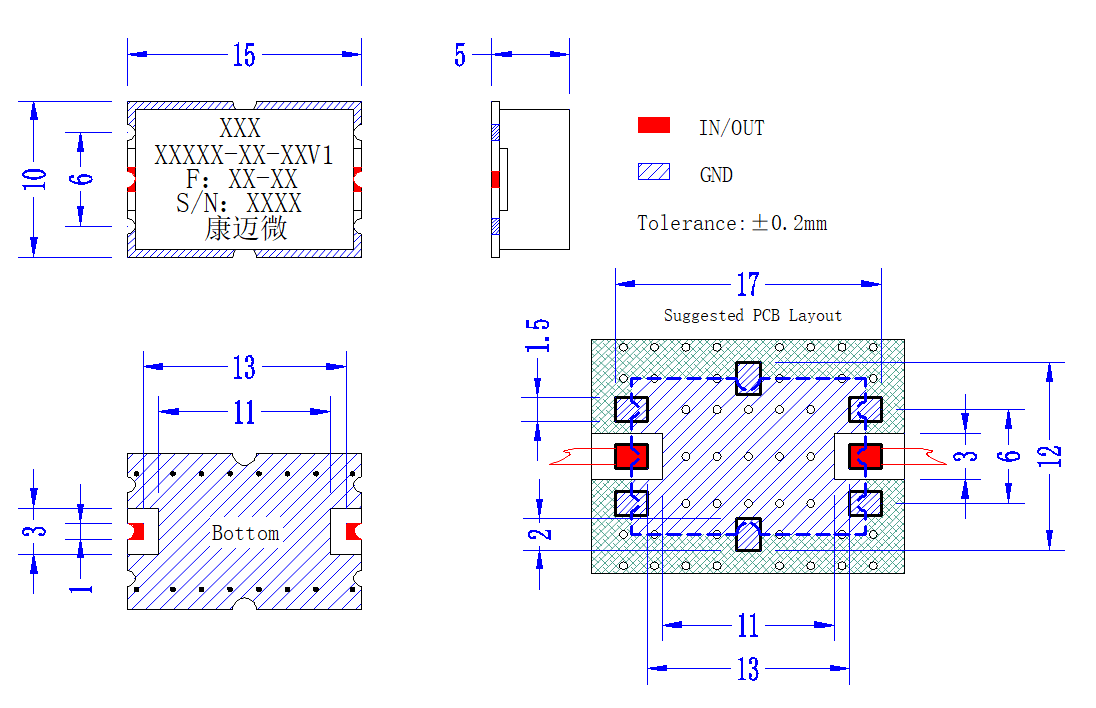

外形结构图（mm）

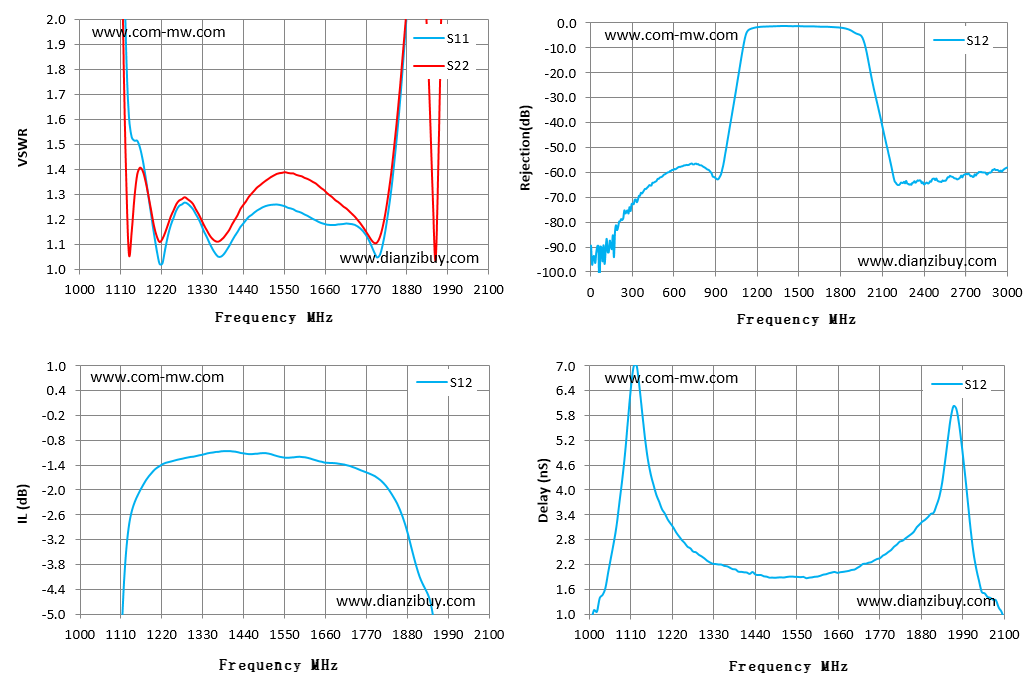

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
