6~18GHz,单刀四掷 ,吸收式,100ns,SMA
- DSW8-4R6000-18000-1106
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 2.5 | 3.2 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.6 | 1.9 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S03 损耗 dB | S12 隔离 dB |
| 5 | 1.19 | 1.23 | -1.1 | -1.12 | -85.92 |
| 6 | 1.07 | 1.02 | -1.13 | -1.13 | -87.13 |
| 7 | 1.18 | 1.2 | -1.24 | -1.19 | -86.23 |
| 8 | 1.09 | 1.17 | -1.32 | -1.26 | -84.34 |
| 9 | 1.21 | 1.09 | -1.39 | -1.37 | -86.01 |
| 10 | 1.36 | 1.17 | -1.57 | -1.49 | -83.8 |
| 11 | 1.46 | 1.24 | -1.7 | -1.69 | -82.66 |
| 12 | 1.44 | 1.27 | -1.81 | -1.81 | -80.35 |
| 13 | 1.37 | 1.09 | -1.93 | -1.87 | -74.2 |
| 14 | 1.51 | 1.24 | -2.21 | -1.99 | -73.38 |
| 15 | 1.63 | 1.55 | -2.34 | -2.09 | -73.02 |
| 16 | 1.3 | 1.18 | -2.26 | -2.2 | -72.79 |
| 17 | 1.21 | 1.31 | -2.35 | -2.17 | -73.31 |
| 18 | 1.19 | 1.36 | -2.49 | -2.45 | -74.7 |
| 19 | 1.46 | 1.5 | -2.87 | -2.78 | -70.1 |

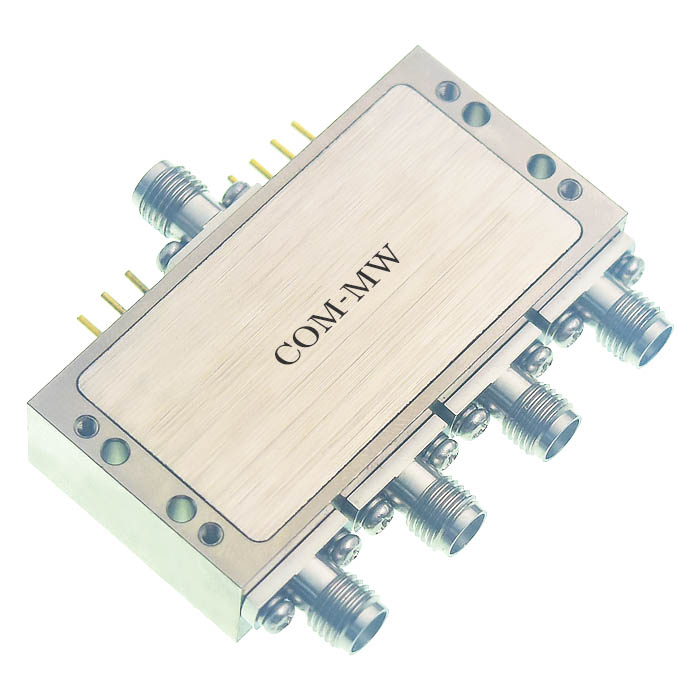

参考实物图

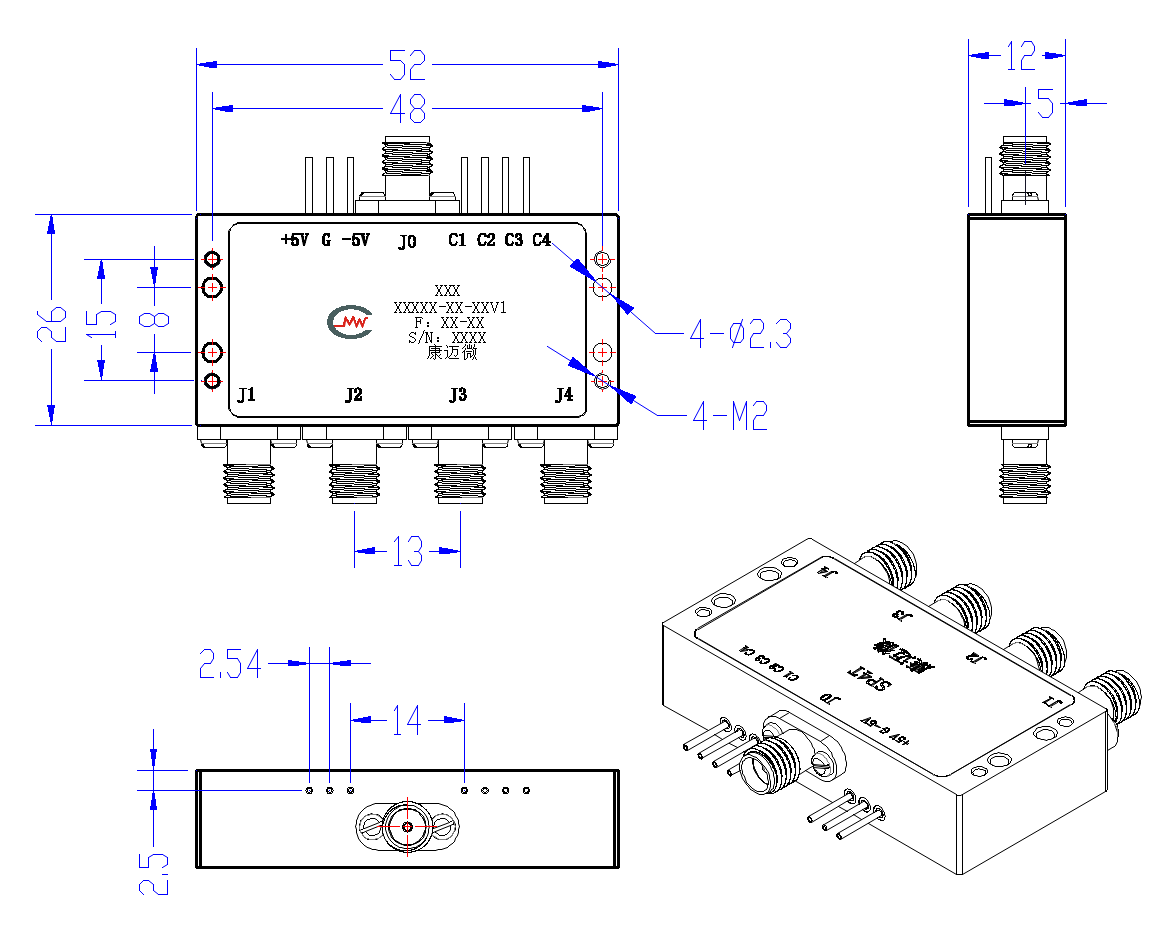

外形结构图（mm）

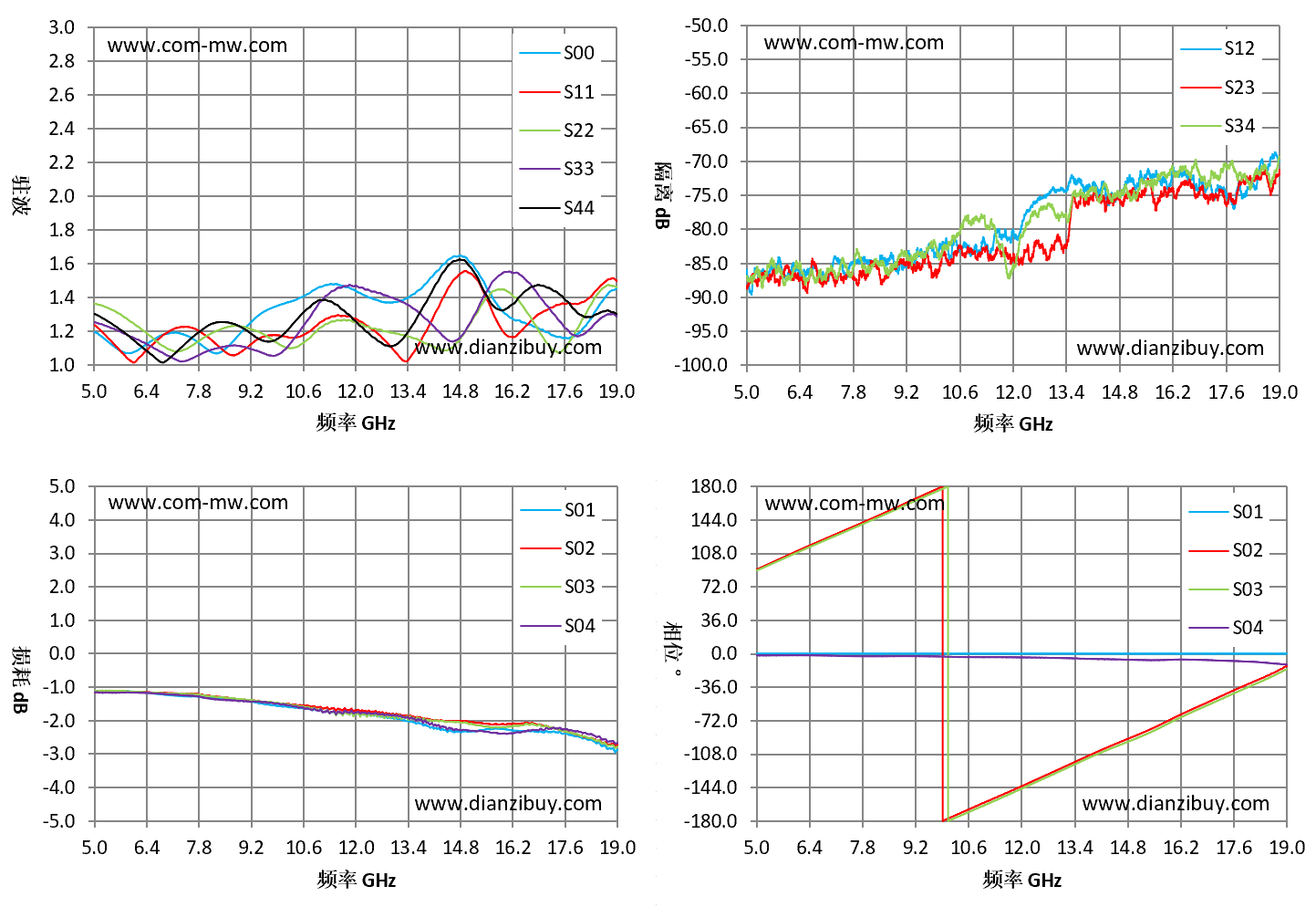

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
