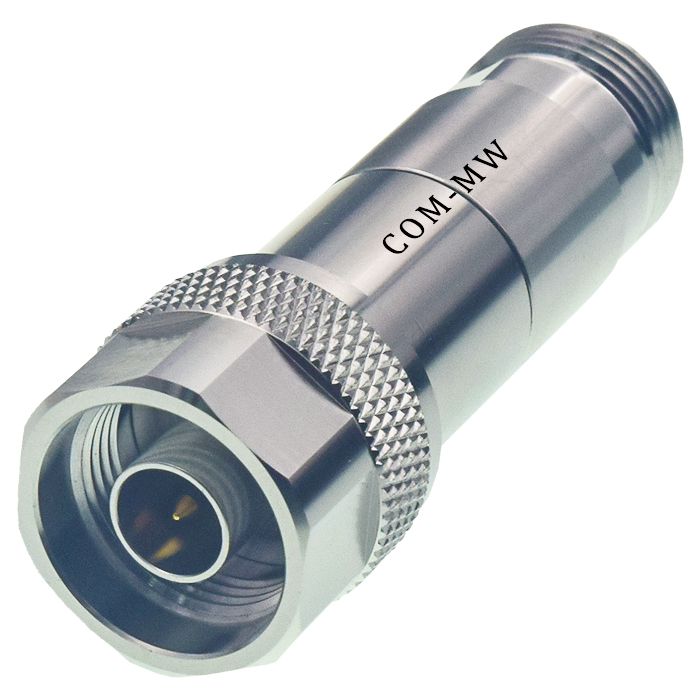

工作频率DC~12.4GHz, 衰减度6dB, 功率容量5W, 阻抗50Ω, N -JK
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 12.4 | GHz |
衰减度 | 5.4 | 6 | 6.6 | dB |
驻波比 | 1.3 |
功率容量 | 5W设计保证 |
阻抗 | 50Ω |
接口形式 | N -JK |
接口材质 | 不锈钢 |
工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

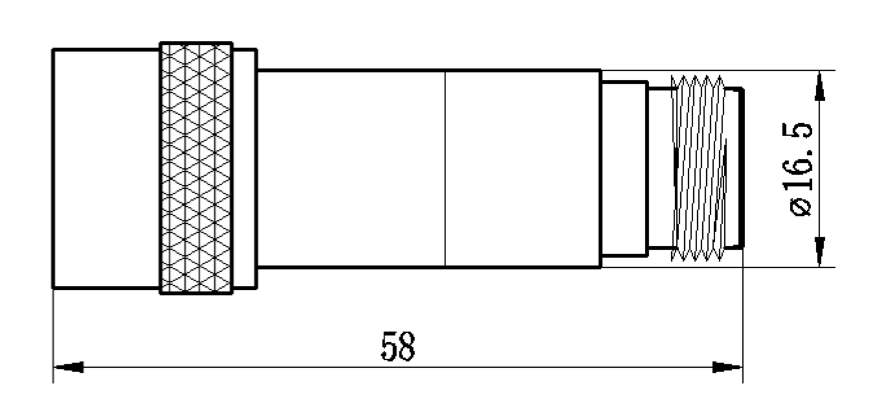

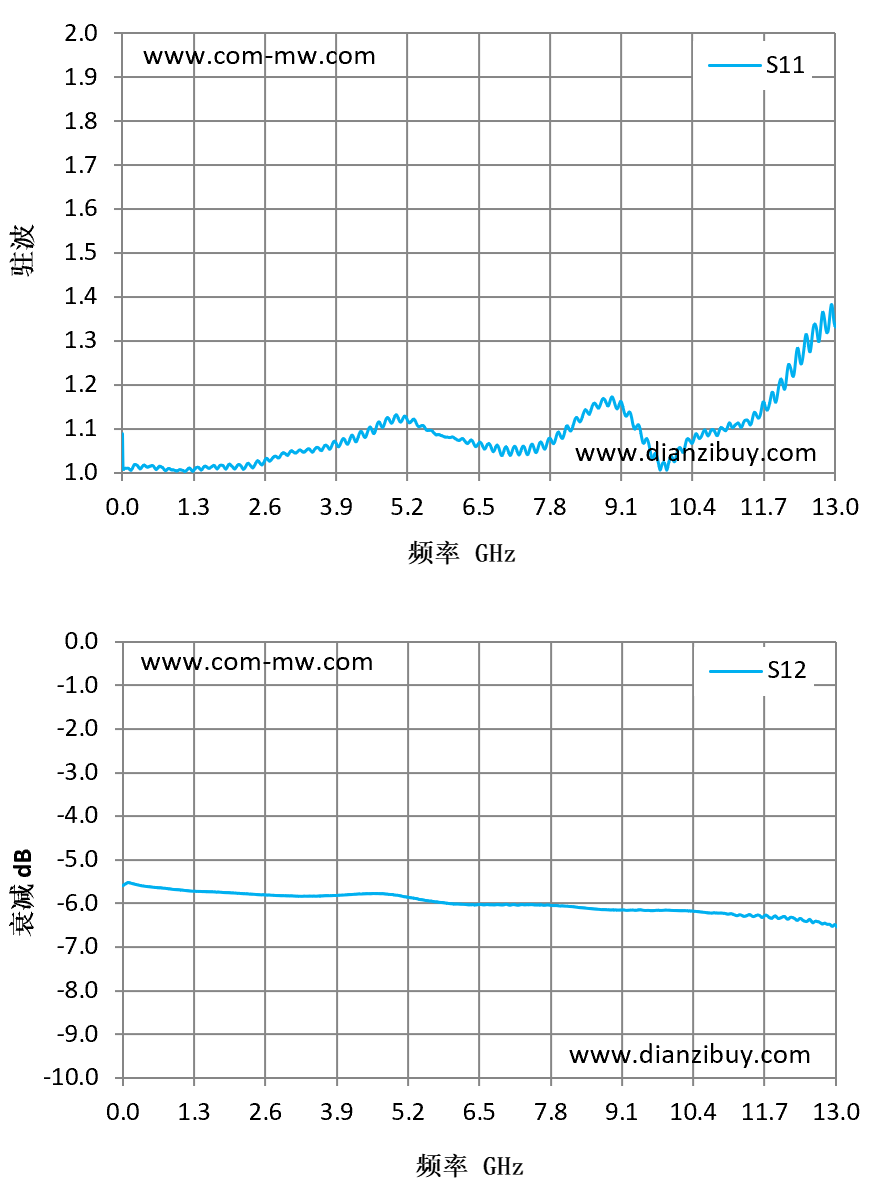

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
0.01 | 1.09 | -5.59 |
0.93 | 1.01 | -5.67 |
1.86 | 1.01 | -5.74 |
2.79 | 1.04 | -5.81 |
3.71 | 1.06 | -5.82 |
4.64 | 1.1 | -5.77 |
5.57 | 1.1 | -5.93 |
6.5 | 1.07 | -6.02 |
7.43 | 1.05 | -6.02 |
8.36 | 1.12 | -6.09 |
9.29 | 1.13 | -6.15 |
10.21 | 1.05 | -6.16 |
11.14 | 1.1 | -6.24 |
12.07 | 1.2 | -6.29 |
13 | 1.34 | -6.48 |
