产品
滤波器
通带频率 1400~1450MHz,1000-1270MHz≥20dBc,1560-1700MHz≥20dBc,
- ZBF2-D1425-50-715
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 1450 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 1000-1270 | MHz≥ | 20 | dBc | ||
| 带外抑制 | 1560-1700 | MHz≥ | 20 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | MMCX-K |
| 接口材质 | 镀金 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1325.00 | 37.30 | 33.61 | -31.61 | -31.61 | 0.27 |
| 1341.00 | 24.51 | 20.32 | -17.07 | -17.07 | 4.97 |
| 1357.00 | 10.64 | 9.07 | -9.05 | -9.05 | 8.70 |
| 1373.00 | 1.76 | 1.55 | -1.55 | -1.55 | 13.44 |
| 1389.00 | 1.21 | 1.14 | -0.90 | -0.90 | 9.01 |
| 1405.00 | 1.11 | 1.08 | -0.78 | -0.78 | 7.99 |
| 1421.00 | 1.38 | 1.37 | -0.88 | -0.88 | 7.32 |
| 1438.00 | 1.30 | 1.30 | -0.85 | -0.85 | 7.59 |
| 1454.00 | 1.20 | 1.19 | -0.86 | -0.86 | 8.73 |
| 1470.00 | 1.57 | 1.62 | -1.36 | -1.36 | 10.65 |
| 1486.00 | 6.29 | 6.96 | -5.95 | -5.95 | 10.85 |
| 1502.00 | 23.10 | 31.92 | -14.41 | -14.41 | 6.51 |
| 1518.00 | 36.71 | 58.79 | -20.23 | -20.23 | 4.30 |
| 1534.00 | 57.19 | 116.05 | -28.53 | -28.53 | 2.25 |
| 1550.00 | 78.28 | 24818.99 | -36.34 | -36.34 | 1.19 |
参考实物图
外形结构图（mm）

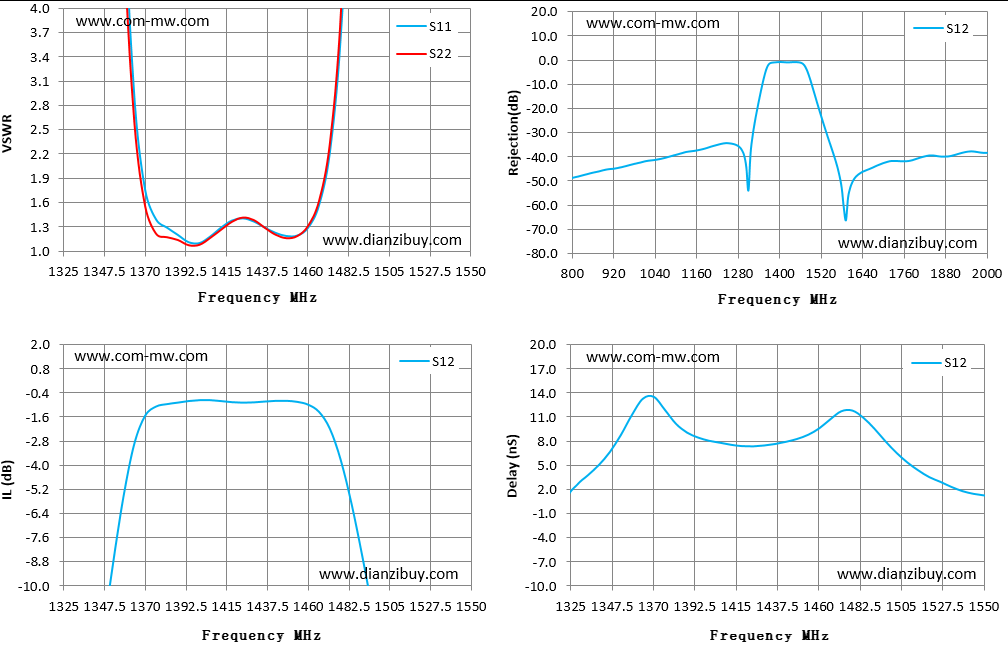

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
