产品
滤波器
阻带频率 1747.2~1747.6MHz,≥40dB,通带频率 DC~1745MHz,1749~4000MHz,SMA
- ZBSF6-C1747.2-1747.6-209-A1
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1747.2 | ~ | 1747.6 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1745 | MHz | |
| 通带频率 | 1749 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1744.00 | 1.17 | -0.55 |
| 1744.50 | 1.22 | -0.67 |
| 1745.00 | 1.25 | -0.88 |
| 1745.50 | 1.22 | -1.28 |
| 1746.00 | 1.15 | -2.49 |
| 1746.50 | 2.80 | -14.20 |
| 1747.00 | 8.57 | -50.25 |
| 1747.50 | 12.45 | -49.20 |
| 1748.00 | 10.33 | -18.43 |
| 1748.50 | 3.05 | -4.95 |
| 1749.00 | 1.24 | -1.51 |
| 1749.50 | 1.48 | -1.05 |
| 1750.00 | 1.65 | -0.92 |
| 1750.50 | 1.70 | -0.84 |
| 1751.00 | 1.71 | -0.77 |

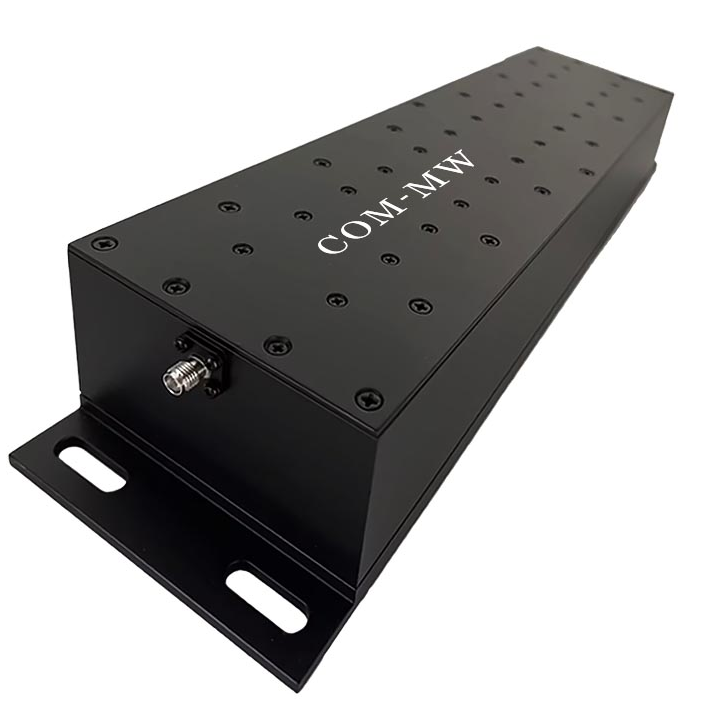

参考实物图

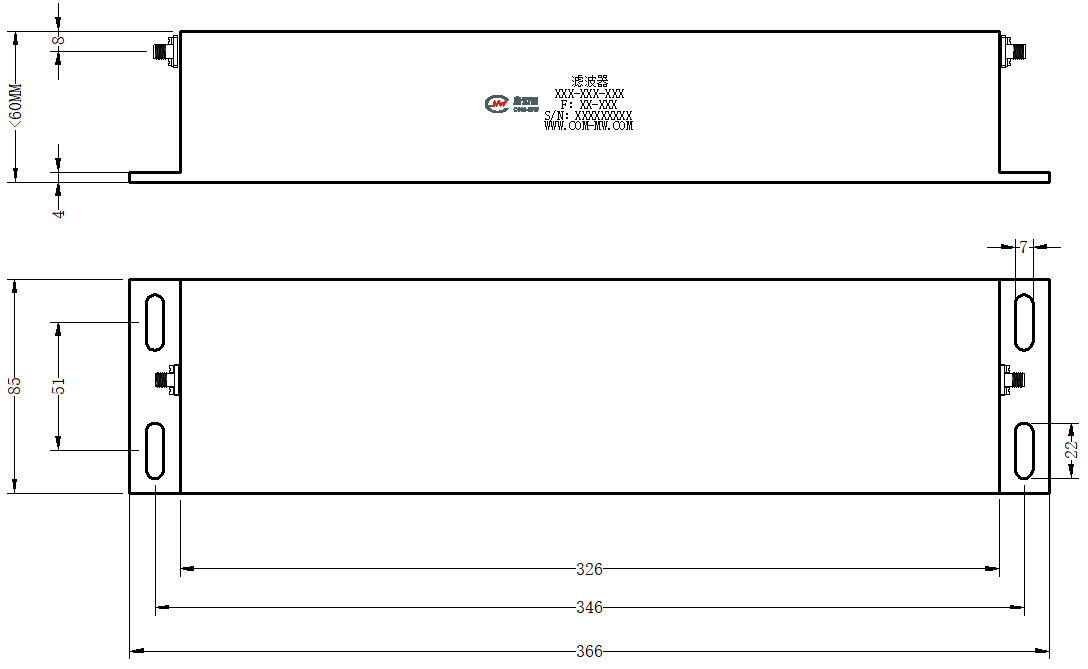

外形结构图（mm）

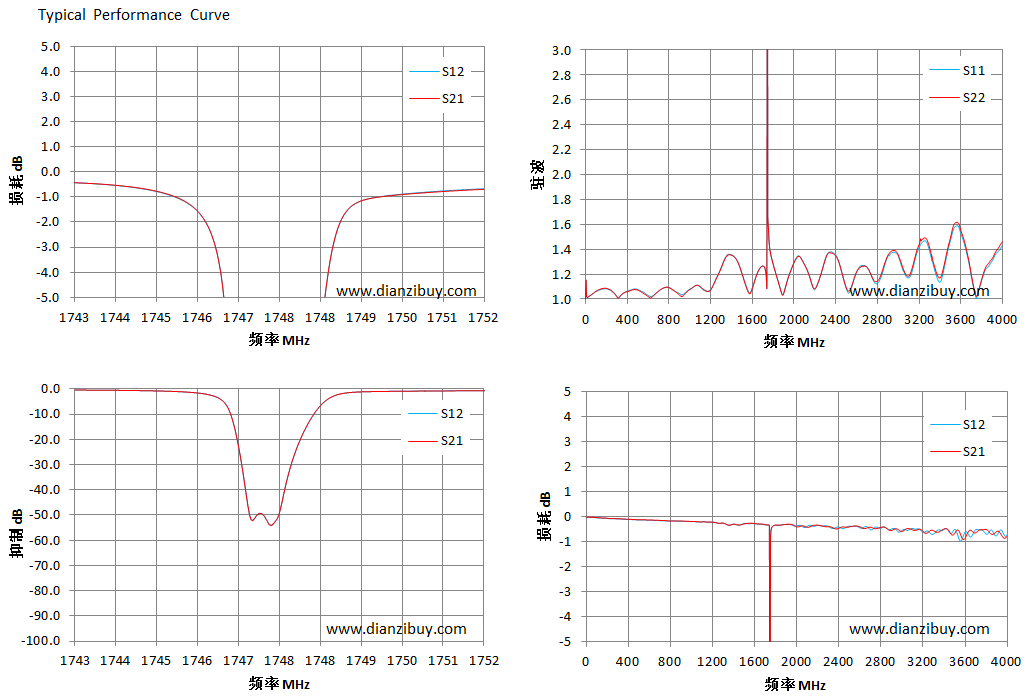

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
