产品
滤波器
通带频率395~3200MHz, 210-290MHz≥20dB, DC-210MHz≥40dB, SMA
- HF038
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，高性价比。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 395 | ~ | 3200 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 360 | MHz≥ | 3 | dB | ||
| 带外抑制 | 210-290 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-210 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 395 | 1.29 | -0.58 | 1.3 |
| 617 | 1.21 | -0.27 | 1.22 |
| 839 | 1.25 | -0.24 | 1.18 |
| 1060 | 1.21 | -0.23 | 1.19 |
| 1282 | 1.24 | -0.26 | 1.24 |
| 1504 | 1.25 | -0.27 | 1.3 |
| 1726 | 1.29 | -0.28 | 1.32 |
| 1948 | 1.31 | -0.3 | 1.34 |
| 2169 | 1.32 | -0.3 | 1.33 |
| 2391 | 1.36 | -0.29 | 1.35 |
| 2613 | 1.38 | -0.35 | 1.36 |
| 2835 | 1.44 | -0.41 | 1.39 |
| 3056 | 1.48 | -0.36 | 1.46 |
| 3278 | 1.54 | -0.53 | 1.51 |
| 3500 | 1.59 | -0.5 | 1.59 |
参考实物图

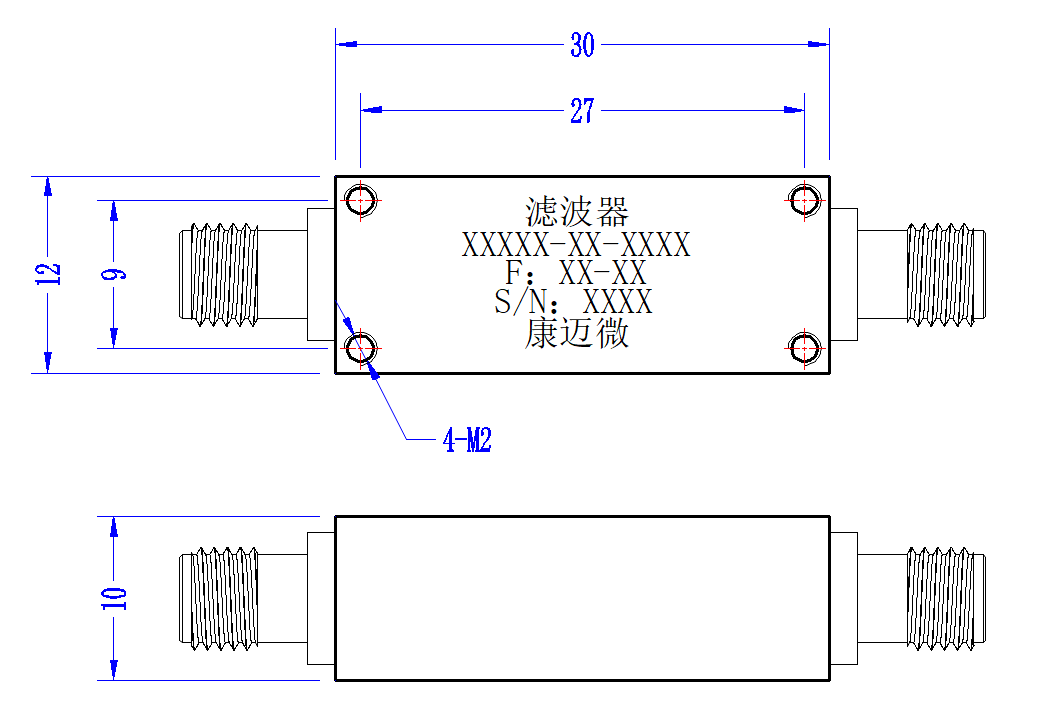

外形结构图（mm）

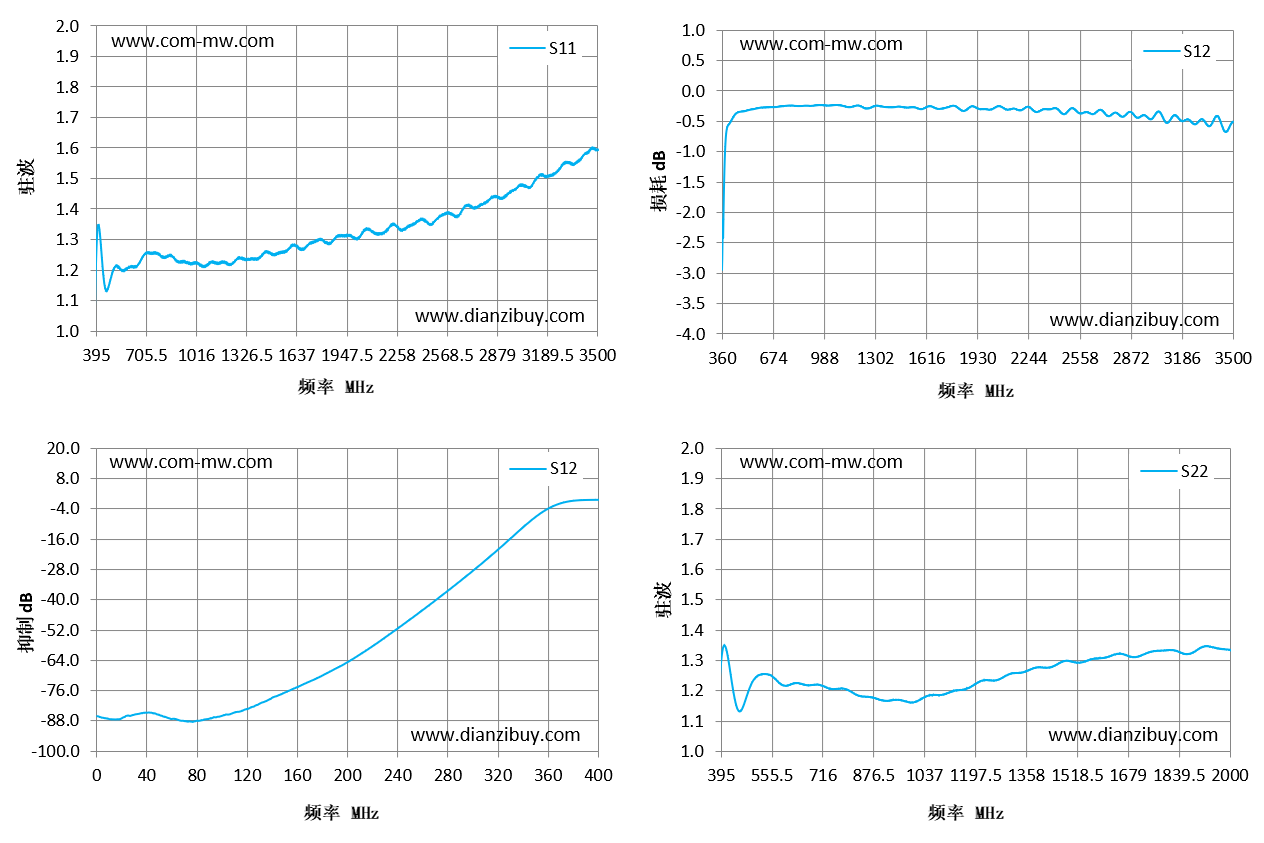

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
