产品
滤波器
通带频率 DC~2GHz,2.38-7.0GHz≥60dB,dB,SMA
- ZLPF1-M0-2G-217
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2 | GHz |
| 通带损耗 | DC-1.9GHz | / | 1.0 | dB | ||
| 通带损耗 | 1.9-2.0GHz | / | 1.5 | dB | ||
| 带外抑制 | 2.38-7.0 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.02 | -0.04 | -0.04 | 0.54 |
| 0.60 | 1.35 | 1.35 | -0.23 | -0.23 | 0.57 |
| 1.17 | 1.10 | 1.10 | -0.20 | -0.20 | 0.70 |
| 1.74 | 1.23 | 1.22 | -0.51 | -0.51 | 1.06 |
| 2.31 | 34.86 | 31.12 | -38.21 | -38.21 | 1.87 |
| 2.88 | 57.44 | 61.23 | -63.88 | -63.88 | 0.23 |
| 3.45 | 105.02 | 251.68 | -75.11 | -75.11 | -2.75 |
| 4.02 | 91.09 | 381.93 | -95.78 | -95.78 | -25.32 |
| 4.58 | 130.35 | 131.72 | -73.42 | -73.42 | 3.60 |
| 5.15 | 184.28 | 275.70 | -69.04 | -69.04 | 2.70 |
| 5.72 | 204.10 | 496.39 | -63.37 | -63.37 | -1.11 |
| 6.29 | 117.96 | 128.07 | -62.98 | -62.98 | 1.42 |
| 6.86 | 408.98 | 965.91 | -62.25 | -62.25 | -0.90 |
| 7.43 | 6146.38 | 374.15 | -70.79 | -70.79 | 2.65 |
| 8.00 | 6520.91 | 312.10 | -41.04 | -41.04 | 0.93 |

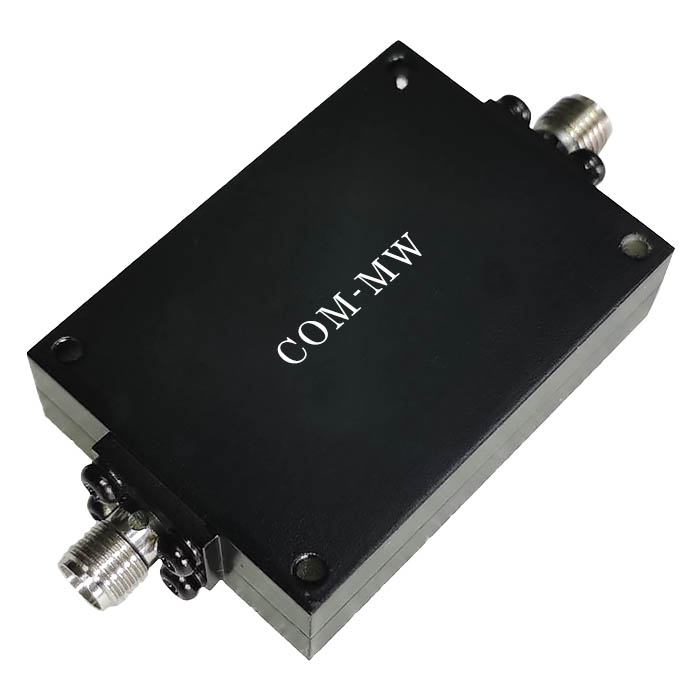

参考实物图

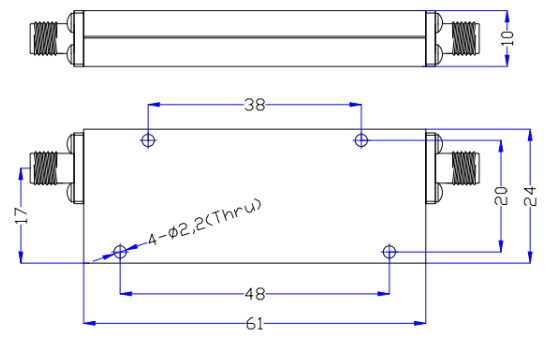

外形结构图（mm）

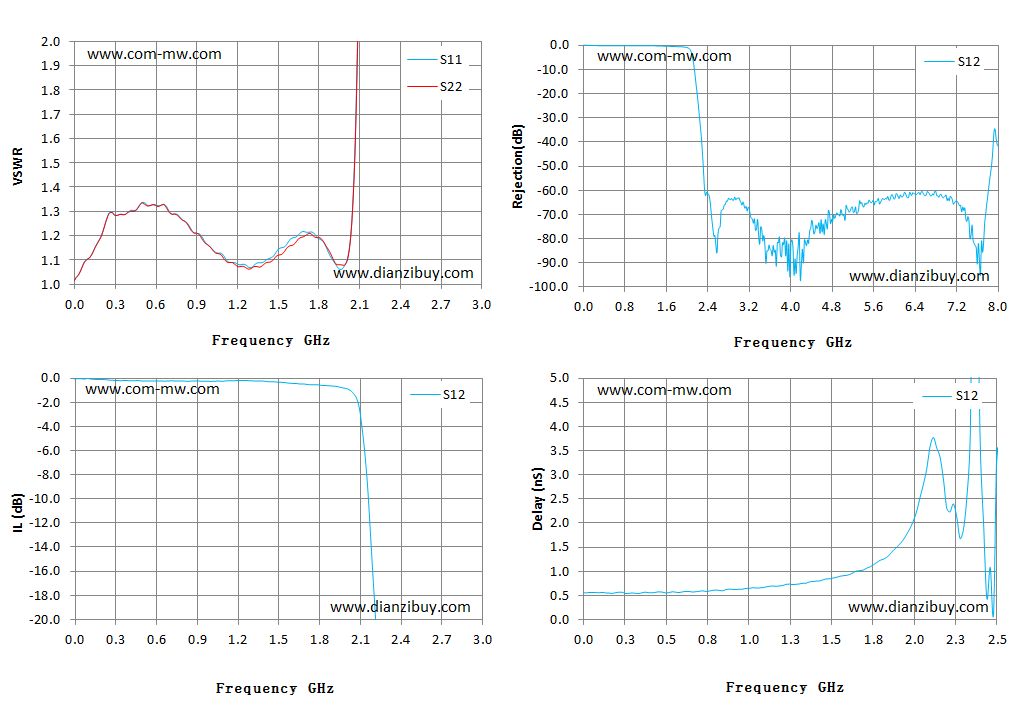

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
