产品
滤波器
通带频率 500~550MHz,DC-200MHz≥50dBc,200-395MHz≥50dBc,395-440MHz≥15dBc,600MHz≥12dBc,790-900MHz≥50dBc,二三次谐波50dBc,SMA
- ZBF15-ML525-50-2893
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 550 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-200 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 200-395 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 395-440 | MHz≥ | 15 | dBc | ||
| 带外抑制 | 600 | MHz≥ | 12 | dBc | ||
| 带外抑制 | 790-900 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 二三次谐波 | 50 | dBc | |||
| 带外抑制 | 1268-1575 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1.575-18 | GHz≥ | 20 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-F or K可拆0.8mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 150W设计保证 |
| 绝对时延 | ≤16ns |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
参考实物图

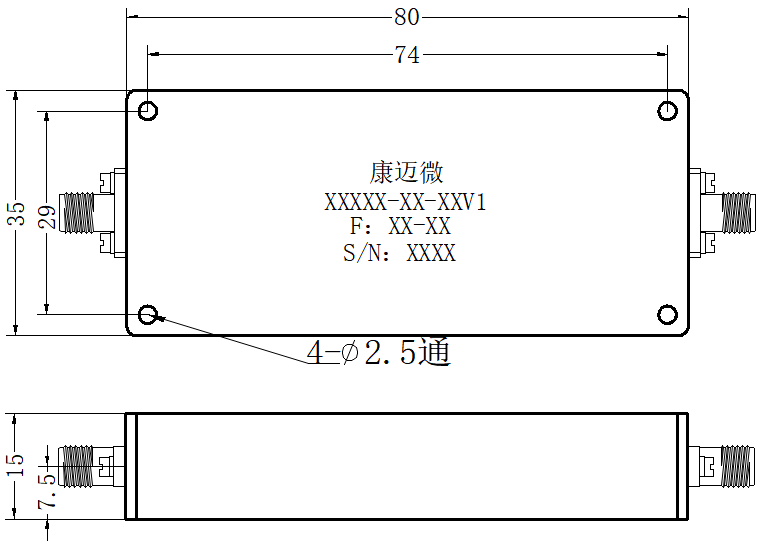

外形结构图（mm）

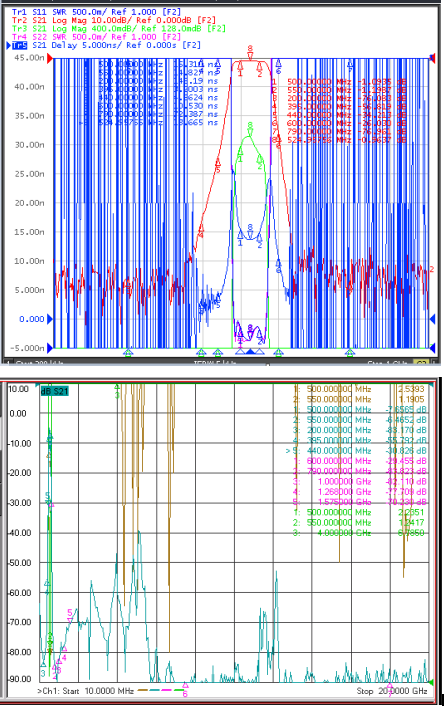

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
