产品
滤波器
通带频率 2050~2550MHz,DC-1550MHz≥50dBc,3050-5000MHz≥50dBc,表面贴装
- ZBF15-L2300-500-1820
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2050 | ~ | 2550 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1550 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 3050-5000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1850 | 20.36 | 20.02 | -20.22 | -20.22 | 1.40 |
| 1914 | 3.68 | 2.68 | -5.46 | -5.46 | 4.60 |
| 1979 | 2.27 | 2.04 | -2.79 | -2.79 | 3.26 |
| 2043 | 1.67 | 1.62 | -1.94 | -1.94 | 2.78 |
| 2107 | 1.13 | 1.08 | -1.46 | -1.46 | 2.50 |
| 2171 | 1.17 | 1.17 | -1.41 | -1.41 | 2.23 |
| 2236 | 1.09 | 1.10 | -1.37 | -1.37 | 2.16 |
| 2300 | 1.39 | 1.42 | -1.52 | -1.52 | 2.04 |
| 2364 | 1.30 | 1.36 | -1.45 | -1.45 | 2.10 |
| 2429 | 1.03 | 1.06 | -1.50 | -1.50 | 2.23 |
| 2493 | 1.24 | 1.22 | -1.55 | -1.55 | 2.40 |
| 2557 | 1.11 | 1.14 | -1.85 | -1.85 | 2.67 |
| 2621 | 1.20 | 1.45 | -2.28 | -2.28 | 3.23 |
| 2686 | 2.27 | 3.51 | -5.71 | -5.71 | 4.26 |
| 2750 | 7.72 | 13.17 | -13.99 | -13.99 | 2.70 |

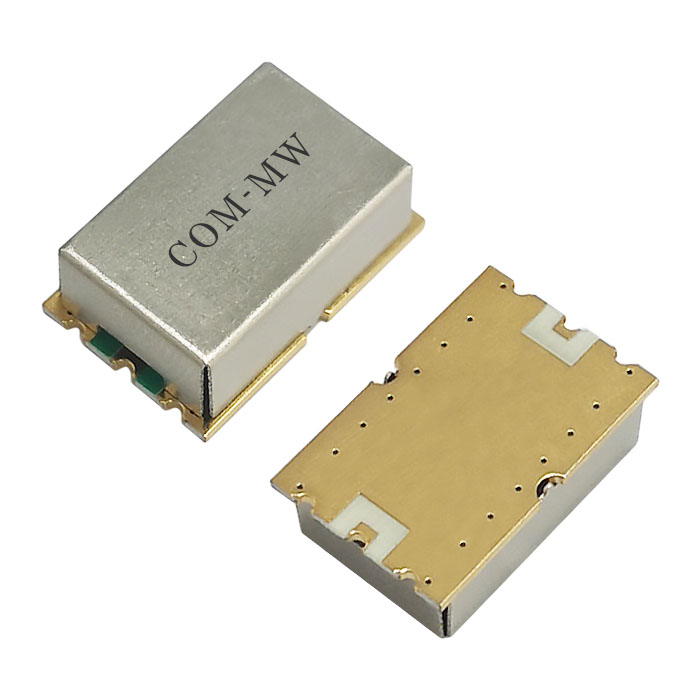

参考实物图

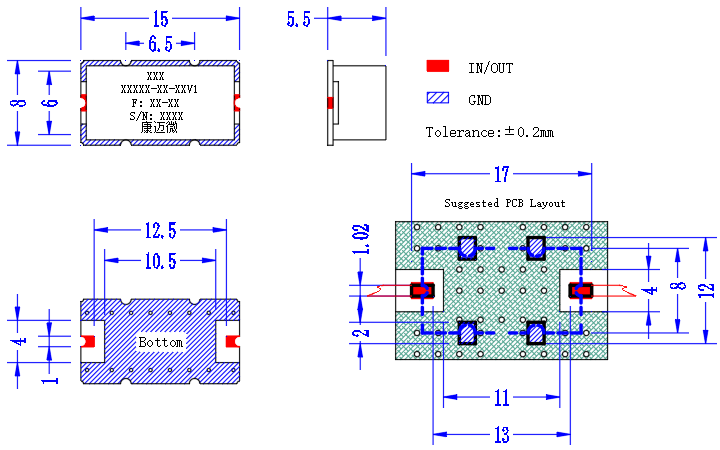

外形结构图（mm）

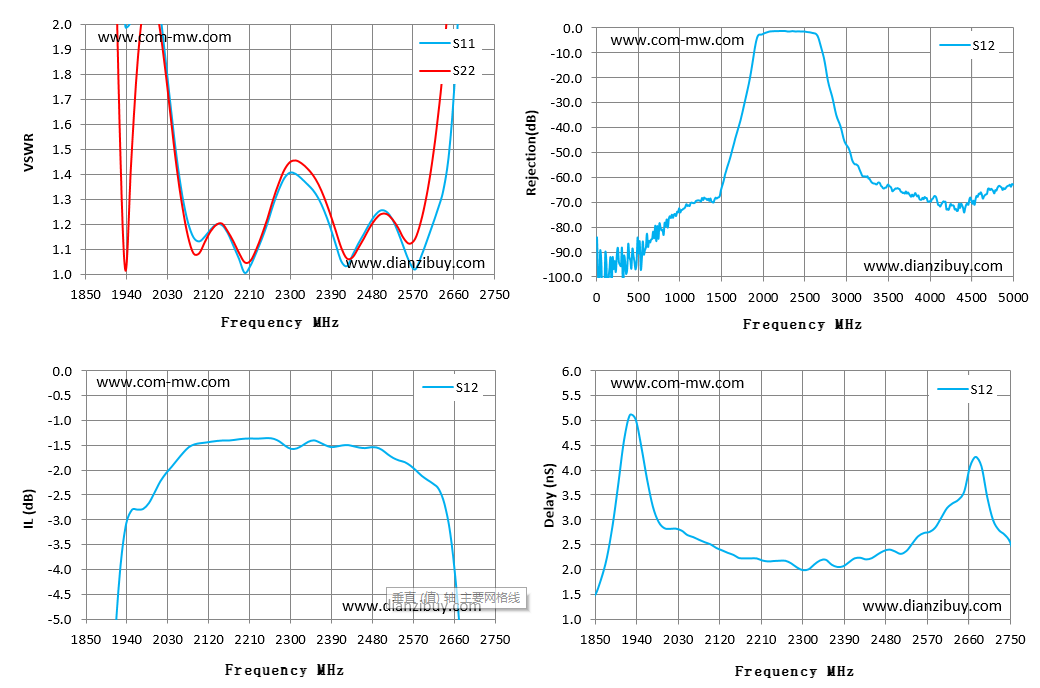

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
