产品
滤波器
通带频率 49~51GHz,DC-45GHz≥80dB,45-47GHz≥60dB, 2.4
- ZBF25-C50-2G-338
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 49 | ~ | 51 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-45 | GHz≥ | 80 | dB | ||
| 带外抑制 | 45-47 | GHz≥ | 60 | dB | ||
| 带外抑制 | 47-48 | GHz≥ | 50 | dB | ||
| 带外抑制 | 52-53 | GHz≥ | 50 | dB | ||
| 带外抑制 | 53-55 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 2.4-MF可拆0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 44.00 | 21.44 | 79.98 | -82.79 | -84.26 | 9.03 |
| 44.86 | 20.71 | 103.70 | -79.29 | -85.20 | -8.49 |
| 45.71 | 31.90 | 804.90 | -81.23 | -89.55 | 8.90 |
| 46.57 | 34.57 | 154.17 | -80.73 | -90.25 | -6.30 |
| 47.43 | 40.42 | 249.27 | -79.54 | -87.54 | 6.61 |
| 48.29 | 41.62 | 27.87 | -38.13 | -90.41 | 0.53 |
| 49.14 | 1.19 | 1.11 | -1.35 | -88.97 | 1.27 |
| 50.00 | 1.15 | 1.15 | -1.13 | -88.32 | 1.03 |
| 50.86 | 1.19 | 1.16 | -1.32 | -86.87 | 1.31 |
| 51.71 | 21.14 | 52.46 | -44.32 | -86.57 | 0.35 |
| 52.57 | 37.65 | 652.52 | -77.76 | -87.87 | -9.10 |
| 53.43 | 25.32 | 610.94 | -78.91 | -84.86 | -0.74 |
| 54.29 | 29.27 | 281.72 | -74.81 | -84.41 | -4.79 |
| 55.14 | 27.04 | 875.28 | -81.81 | -85.38 | -6.87 |
| 56.00 | 29.21 | 161.27 | -80.82 | -84.12 | -5.31 |

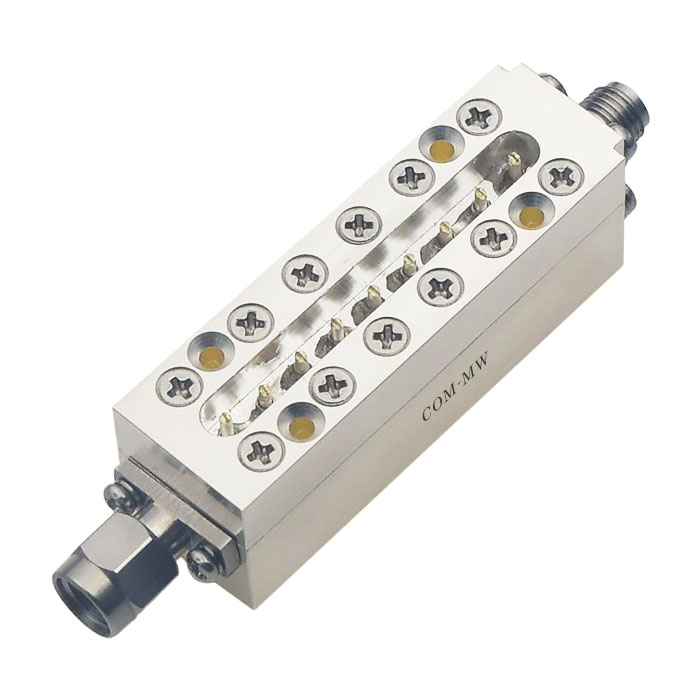

参考实物图
建议PCB布局图
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
