产品
滤波器
通带频率2555~2575MHz, DC-2545MHz≥55dB, 2585-3000MHz≥55dB, L29, 三阶互调-150dBc@2*43dBm
- ZBF6-C2565-20-2351
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2555 | ~ | 2575 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2545 | MHz≥ | 55 | dB | ||
| 带外抑制 | 2585-3000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | L29-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -150dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 2505 | -80.31 | -81.88 | 433.99 | 64.36 |
| 2515 | -79.64 | -78.3 | 3337.03 | 60.35 |
| 2522 | -72.77 | -71.67 | 614.65 | 55.52 |
| 2530 | -66.6 | -66.57 | 239.81 | 50.77 |
| 2539 | -63.84 | -63.99 | 96.78 | 42.79 |
| 2547 | -50.23 | -50.36 | 36.19 | 30.46 |
| 2556 | -0.98 | -0.95 | 1.25 | 1.26 |
| 2565 | -0.69 | -0.72 | 1.22 | 1.24 |
| 2573 | -0.78 | -0.85 | 1.27 | 1.26 |
| 2582 | -26.85 | -26.87 | 23.4 | 22.78 |
| 2590 | -60.14 | -60.49 | 79.47 | 105.8 |
| 2599 | -60.83 | -61.26 | 182.82 | 119.65 |
| 2607 | -66.1 | -66.42 | 407.93 | 113.08 |
| 2616 | -71.19 | -71.15 | 2455.66 | 97.91 |
| 2625 | -74.57 | -75.4 | 1638.5 | 89.37 |

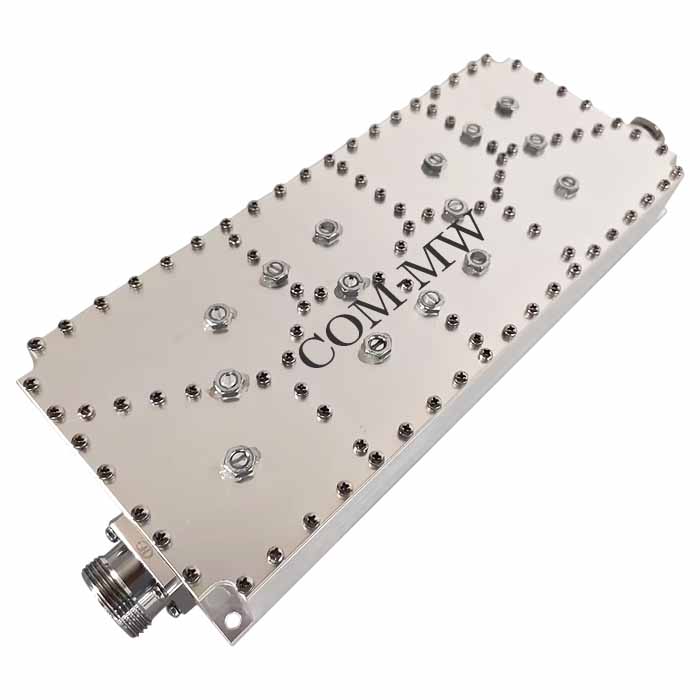

参考实物图

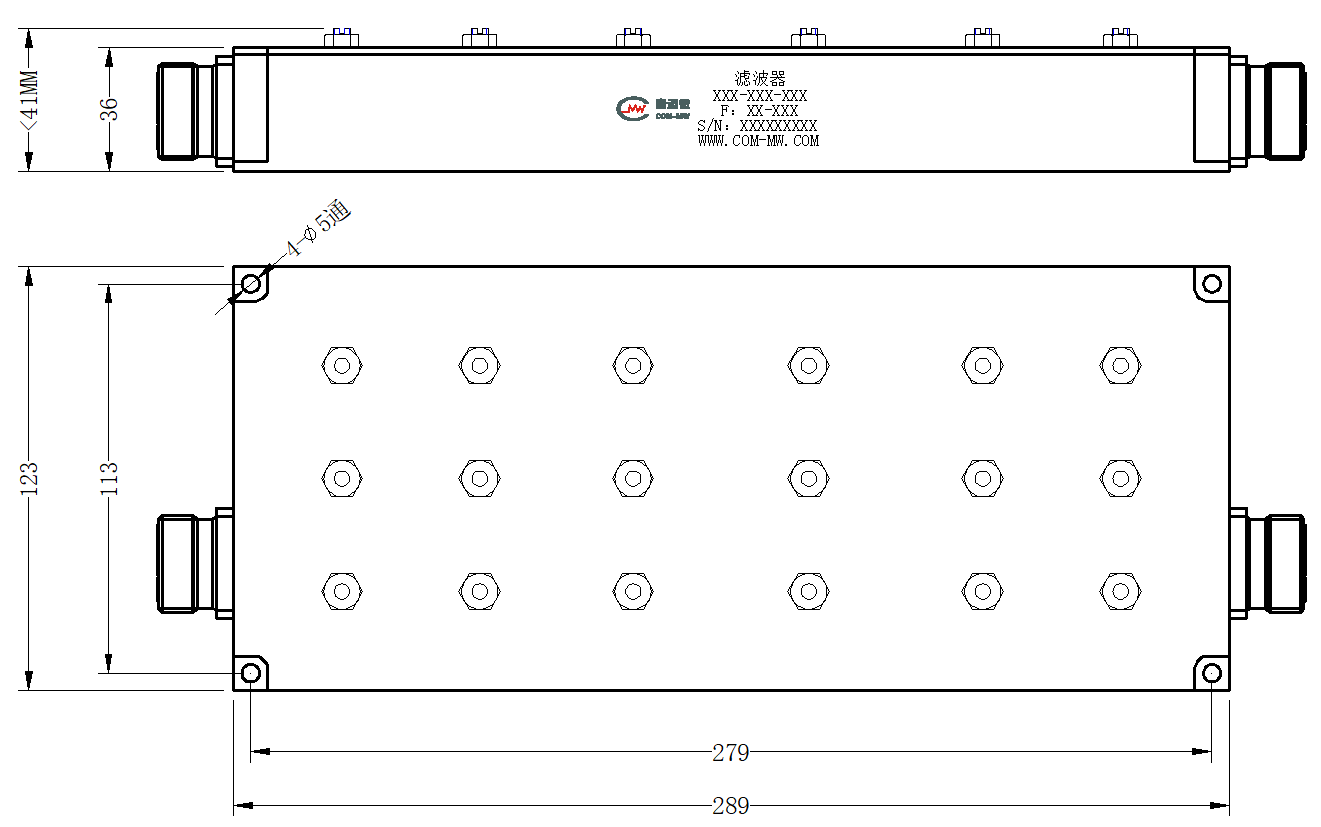

外形结构图（mm）

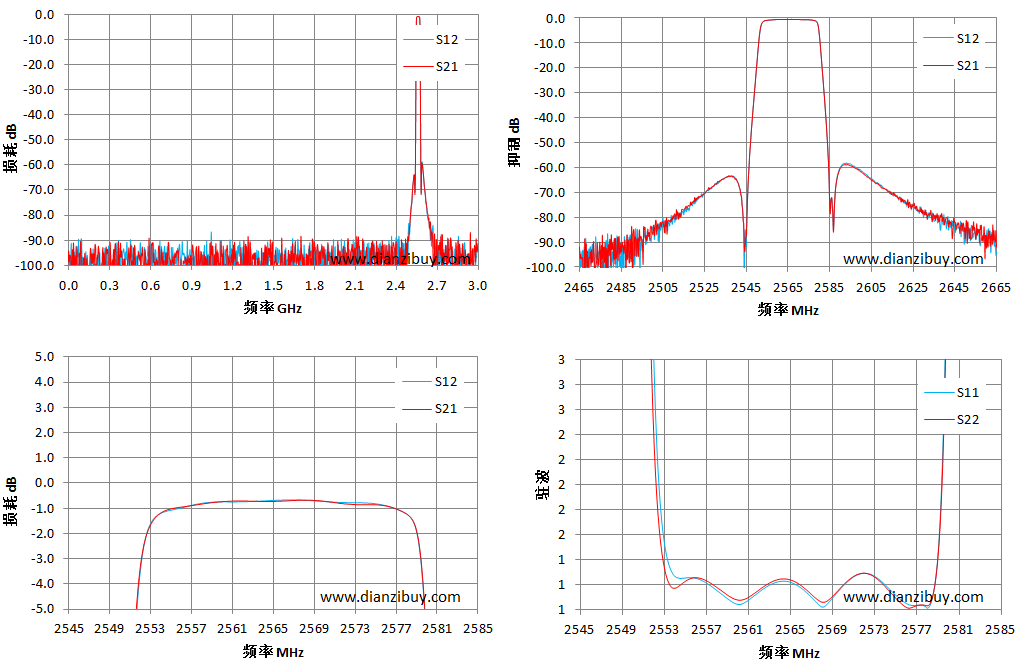

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
