产品
滤波器
通带频率 2400~2483.5MHz,2210-2250MHz≥60dB,2640-2680MHz≥60dB,SMA
- ZBSF6-C2441.5-83-048
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2400 | ~ | 2483.5 | MHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | 2210-2250 | MHz≥ | 60 | dB | ||
| 带外抑制 | 2640-2680 | MHz≥ | 60 | dB | ||
| 带外抑制 | DC-2210 | MHz≥ | 70 | dB | ||
| 带外抑制 | 2680-8000 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 2300 | -47.16 | 108.62 |
| 2321 | -39.28 | 107.88 |
| 2342 | -28.74 | 110.91 |
| 2364 | -13.2 | 36.12 |
| 2385 | -0.62 | 1.09 |
| 2407 | -0.38 | 1.13 |
| 2428 | -0.39 | 1.24 |
| 2450 | -0.4 | 1.26 |
| 2471 | -0.36 | 1.11 |
| 2492 | -0.45 | 1.32 |
| 2514 | -0.48 | 1.18 |
| 2535 | -3.14 | 4.09 |
| 2557 | -22.72 | 211.94 |
| 2578 | -36.21 | 2093.38 |
| 2600 | -46.83 | 950.66 |

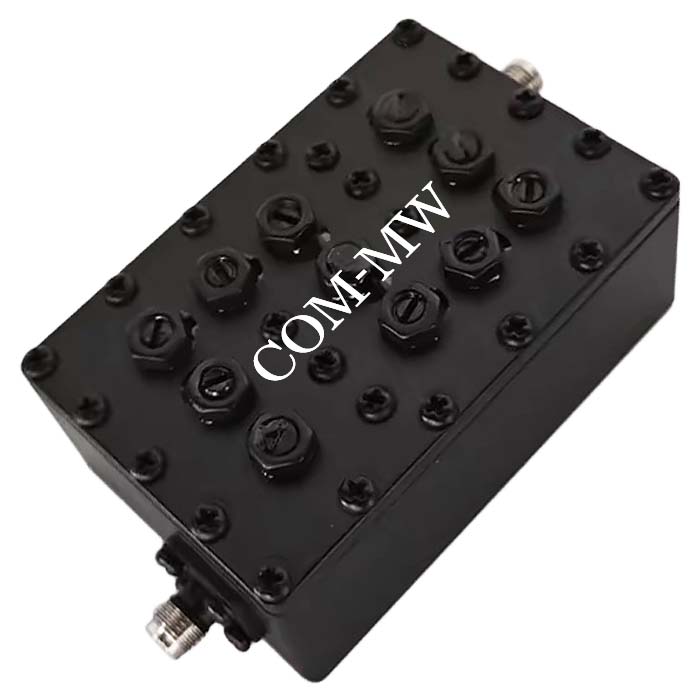

参考实物图

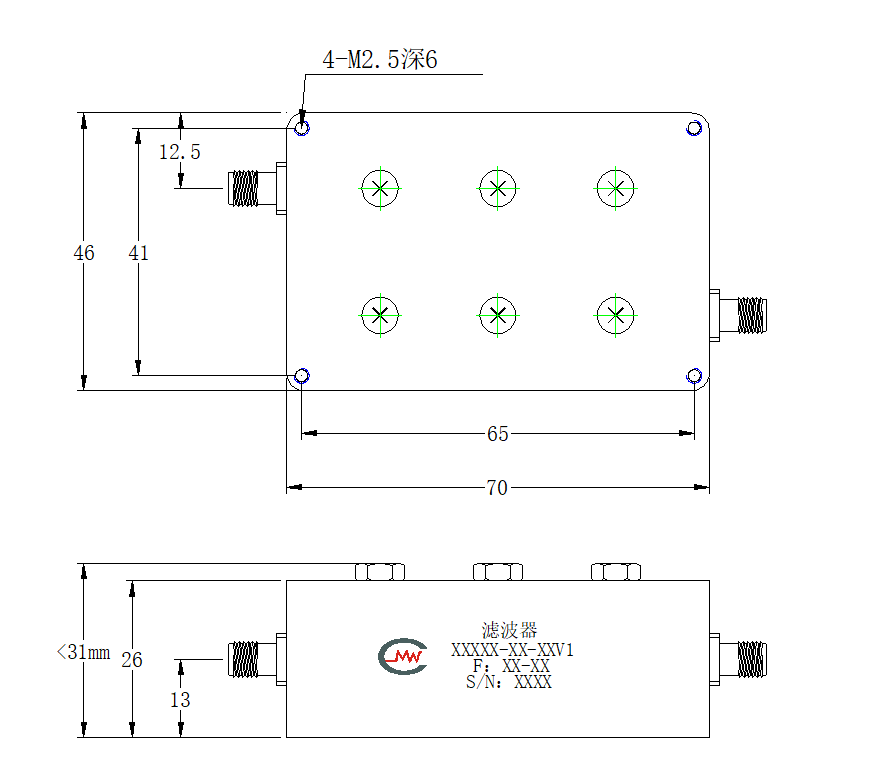

外形结构图（mm）

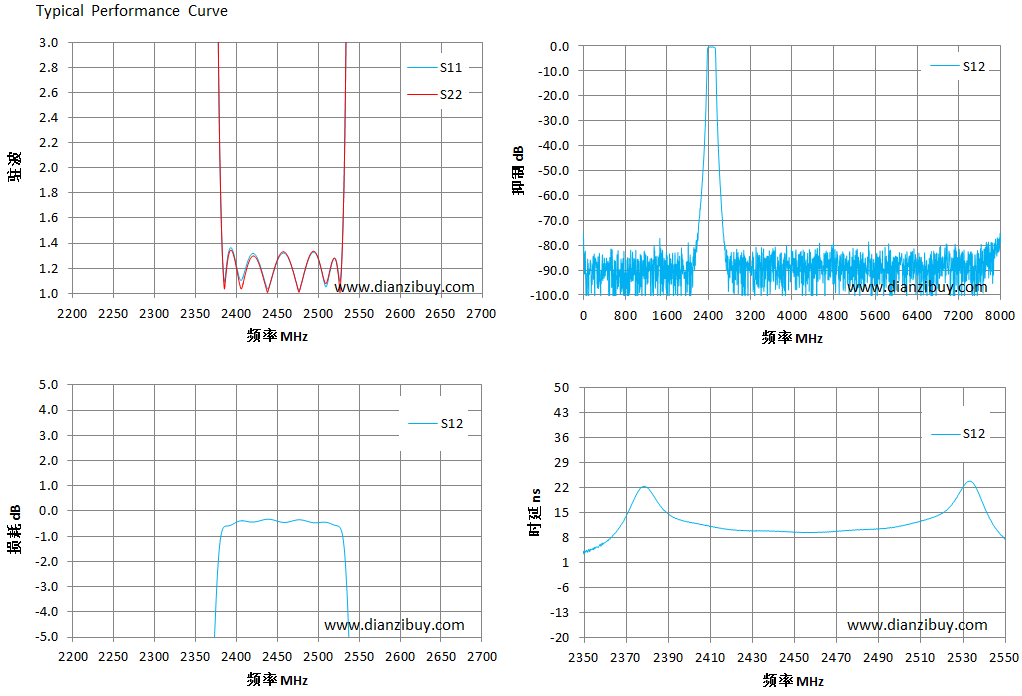

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
