产品
滤波器
通带频率 1300~1800MHz,960MHz≥20dBc,2100-2300MHz≥20dBc,表面贴装
- ZBF15-L1550-500-1737
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 960 | MHz≥ | 20 | dBc | ||
| 带外抑制 | 2100-2300 | MHz≥ | 20 | dBc | ||
| 带外抑制 | 2600-5400 | MHz≥ | 50 | dBc | ||
| 带外抑制 | DC-580 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1100 | 28.63 | 26.78 | -14.99 | -14.99 | 1.23 |
| 1164 | 11.06 | 11.1 | -7.67 | -7.67 | 1.87 |
| 1229 | 2.43 | 2.49 | -1.87 | -1.87 | 2.81 |
| 1293 | 1.09 | 1.22 | -0.76 | -0.76 | 2.3 |
| 1357 | 1.38 | 1.41 | -0.76 | -0.76 | 1.71 |
| 1421 | 1.27 | 1.27 | -0.72 | -0.72 | 1.58 |
| 1486 | 1.21 | 1.18 | -0.69 | -0.69 | 1.49 |
| 1550 | 1.23 | 1.21 | -0.71 | -0.71 | 1.46 |
| 1614 | 1.19 | 1.18 | -0.75 | -0.75 | 1.46 |
| 1679 | 1.14 | 1.12 | -0.77 | -0.77 | 1.49 |
| 1743 | 1.25 | 1.23 | -0.92 | -0.92 | 1.62 |
| 1807 | 1.17 | 1.09 | -1 | -1 | 1.85 |
| 1871 | 1.93 | 1.87 | -1.87 | -1.87 | 2.43 |
| 1936 | 6.56 | 6.52 | -6.24 | -6.24 | 1.94 |
| 2000 | 16.29 | 16.4 | -12.88 | -12.88 | 1.19 |

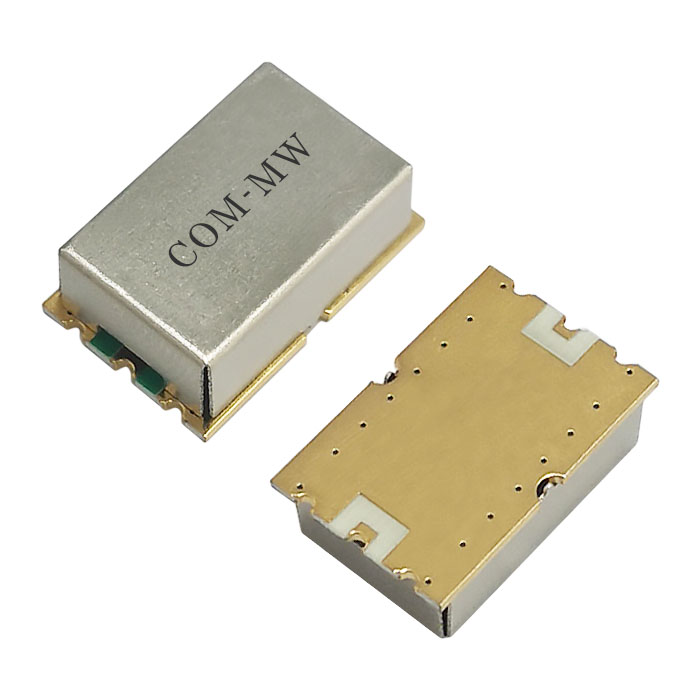

参考实物图

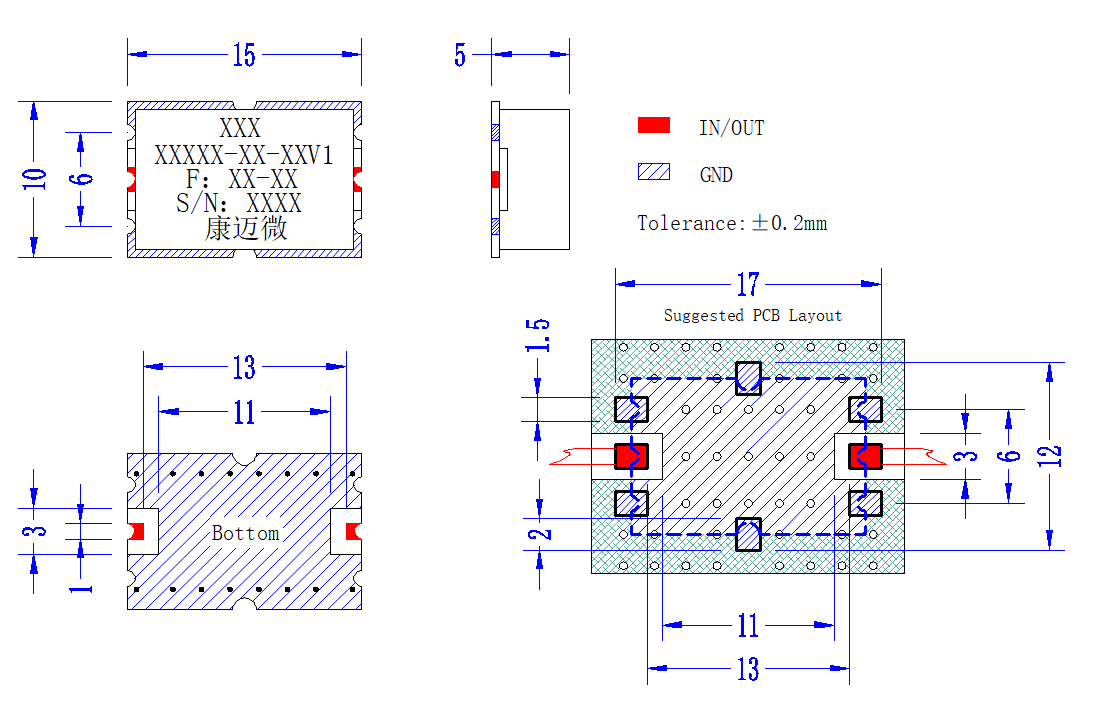

外形结构图（mm）

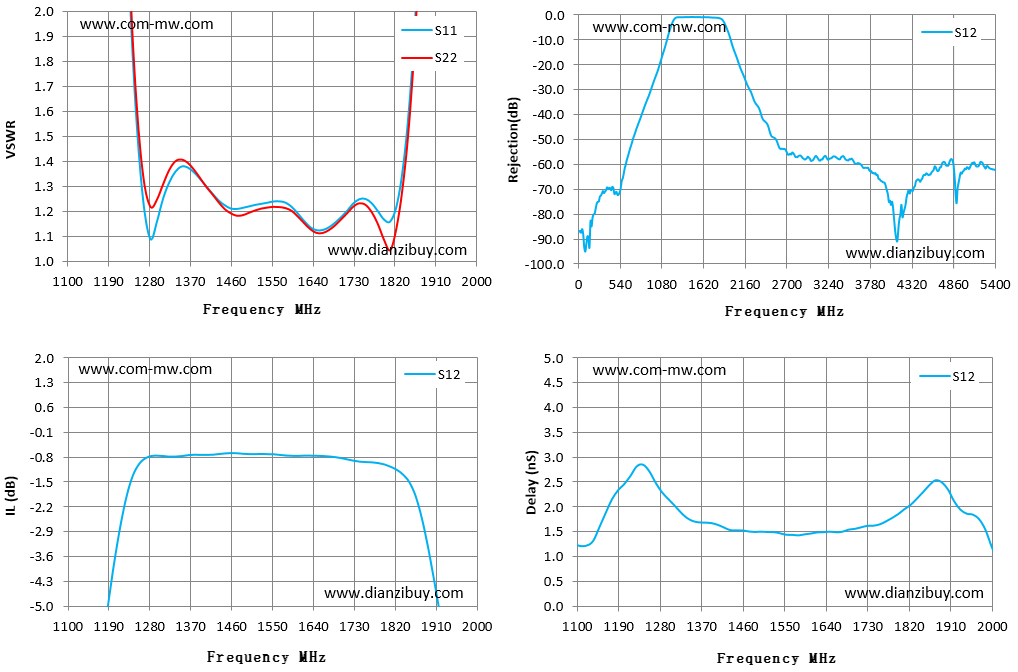

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
